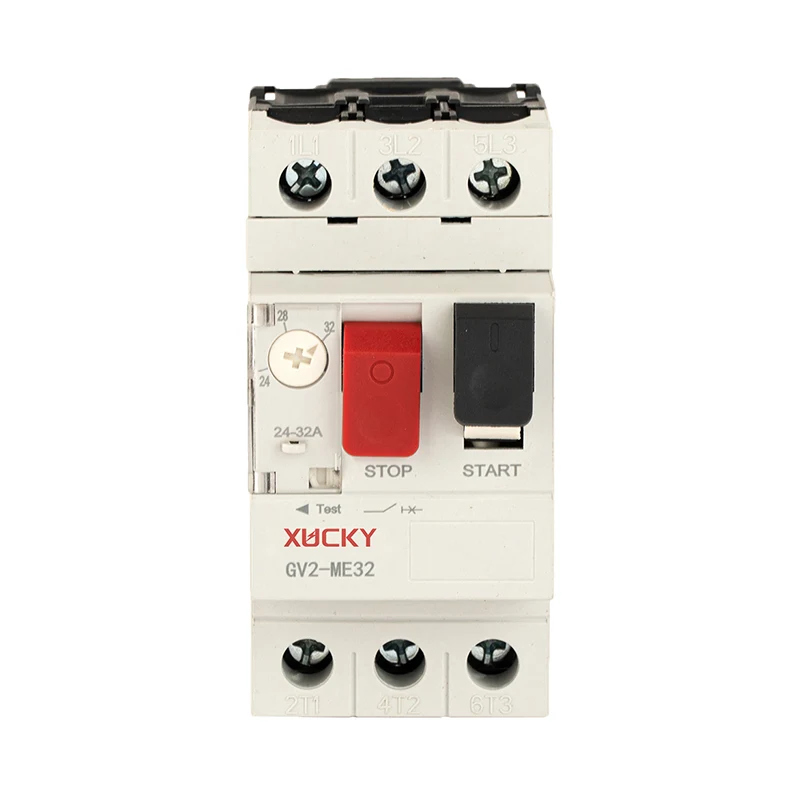

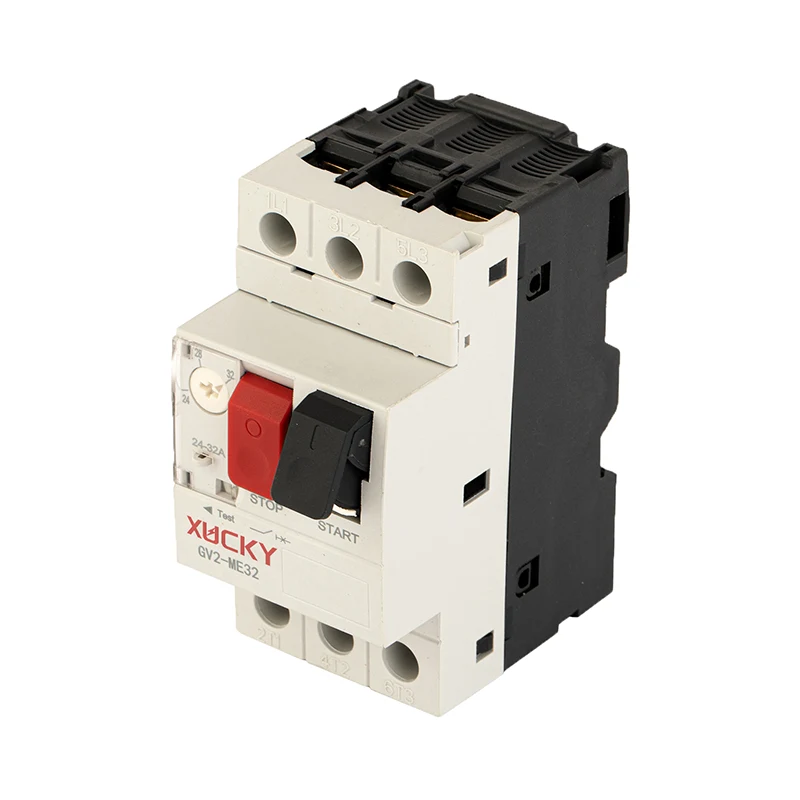

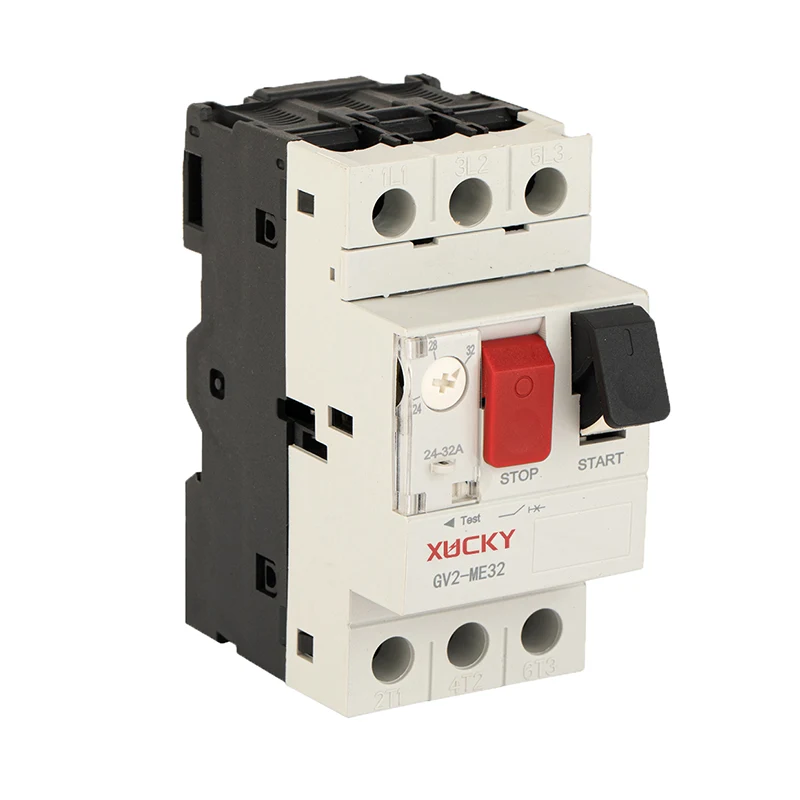

Disjuntor de motor gv2 mpcb

O novo disjuntor de motor GV2 do Xucky, MPCB, adota uma nova geração de plataforma de tecnologia, aplica equipamentos automatizados de produção e teste, atendem efetivamente às necessidades reais de aplicação dos clientes e alcançam o uso conveniente e os produtos de qualidade de liderança no país.

Enviar consulta

Descrição do produto

GV2 Motor Circuit Breaker MPCB

Escopo de aplicação

A tensão de isolamento nominal é de 750V, aplica-se ao circuito de CA 50Hz, a corrente nominal de 0,1a-80a, para proteger a sobrecarga, a fase aberta, o curto-circuito e o início do motor de indução de gaiolas de esquilo trifásico. O disjuntor do motor GV2 MPCB (disjuntor MPCB) pode ser usado para proteção do circuito de distribuição e conversão de carga pouco frequente, também para isolamento.

Disjuntores de proteção do motor GV2 (disjuntor de MPCB) atendem aos padrões: IEC60947.2, GB14048.2, GB14048.4.

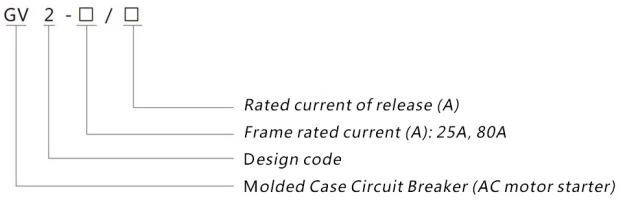

Modelo e significado

GV2 Motor Circuit Breaker MPCB

Principais parâmetros técnicos

Operação: Tipo de botão

Tensão de isolamento nominal: 750V

Tensão operacional nominal: 690V

Impulso nominal suporta a tensão UIMP: 6KV

Tensão operacional nominal UE: 230 / 240V, 400/415V, 500V, 690V

Frequência nominal: 50 / 60Hz

Corrente com classificação do quadro: 32a

Classificação de viagem: 10a

Torque de aperto: 1.7n • m

Vida mecânica (ON / OFF): 100000

Vida elétrica AC-3 400V: 100000

Categoria de proteção contra sobrecarga: sobrecarga térmica, falha de fase

Proteção de curto-circuito: sim

Função de isolamento: sim

Função de compensação de temperatura: Sim

Não.	Corrente classificada de liberação Em um		Faixa de ajuste de elemento térmico configuração de corrente A	Ultimate Curto-circuito de curto-circuito classificado UTI (KA)/ Operação nominal Capacidade de quebra de curto -circuito ICS (KA)								Flashover distância (mm)
				230/240V					400/415V	500V	690V	Flashover distância (mm)
				UTI	ICS	UTI	ICS	UTI	ICS	UTI	ICS
1	GV2-32	0.16	0.1-0.16	100	100	100	100	100	100	100	100	50
2		0.25	-0,25	100	100	100	100	100	100	100	100
3		0.4	0,25-0.4	100	100	100	100	100	100	100	100
4		0.63	0,4-0,63	100	100	100	100	100	100	100	100
5		1	0,63-1	100	100	100	100	100	100	100	100
6		1.6	1-1.6	100	100	100	100	100	100	100	100
7		2.5	1.6-2.5	100	100	100	100	100	100	3	2
8		4	2.5-4	100	100	100	100	100	100	3	2
9		6.3	4-6.3	100	100	100	100	50	50	3	2
10		10	6-10	100	100	100	100	10	10	3	2
11		14	9-14	100	100	6	2	6	2	3	2
12		18	13-18	100	100	6	2	6	2	3	2
13		23	17-23	50	50	6	2	6	2	3	2
14		25	20-25	50	50	6	2	6	2	3	2
15		32	24-32	50	50	6	2	6	2	3	2
