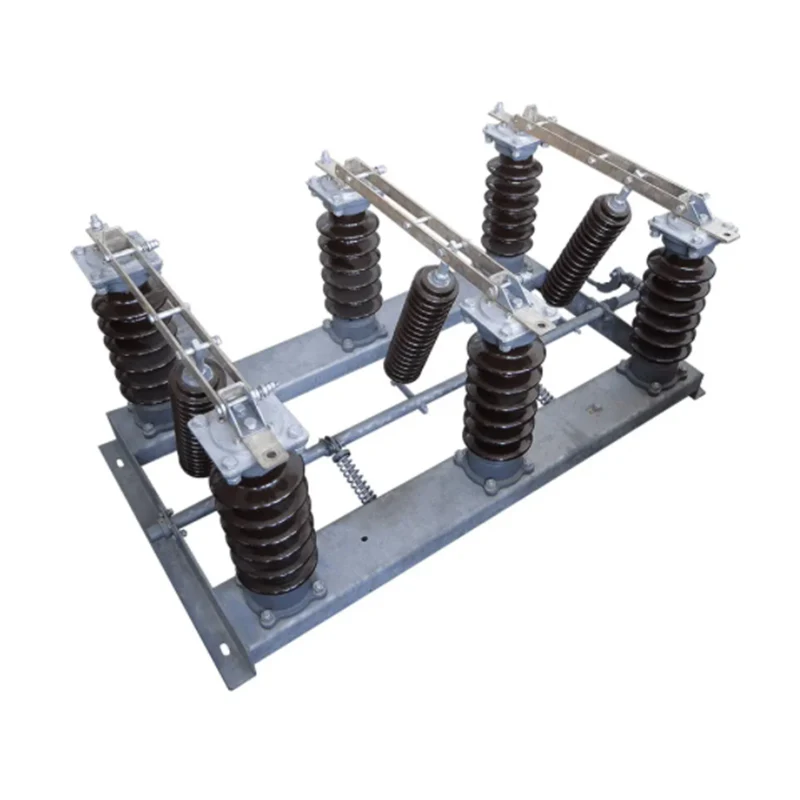

Chave de desconexão externa AC HV GW-12

China XUCKY Electric personaliza o interruptor de desconexão AC HV externo GW-12 (interruptor de desconexão abreviado abaixo) é usado no sistema de energia elétrica com frequência nominal de 50 Hz, tensão nominal de 12KV, é principalmente para fazer ou interromper o circuito sob a linha de alimentação de tensão na distribuição de alta tensão externa equipamento do sistema. Portanto, a chave seccionadora do tipo antipoluição pode efetivamente resolver o flash de sujeira durante a operação, de modo a atender às necessidades dos usuários em áreas altamente poluídas.

Enviar consulta

Descrição do produto

Contorno

A chave seccionadora AC HV externa GW-12 (chave seccionadora abreviada abaixo) é usada em sistema de energia elétrica com frequência nominal de 50 Hz, tensão nominal de 12KV, é principalmente para fazer ou interromper circuito sob a linha de alimentação de tensão em equipamentos de sistema de distribuição de alta tensão externa. Portanto, a chave seccionadora do tipo antipoluição pode efetivamente resolver o flash de sujeira durante a operação, de modo a atender às necessidades dos usuários em áreas altamente poluídas.

Condições Ambientais

♦ Altitude: ≤1000m (acima do nível do mar);

♦ Temperatura ambiente: -30℃~+50℃;

♦ Pressão do vento ≤ 700Pa (igual à velocidade 35m/s);

♦ Grau de poluição do ar: IV;

♦ Intensidade do terremoto: não ultrapassar grau 8;

♦ A espessura da cobertura de gelo≤10mm;

♦ Nenhum incêndio, perigo de explosão, poluição pesada e erosão química, bem como nenhuma vibração grave.a

Principais parâmetros técnicos da chave seccionadora externa AC HV GW-12

NÃO.	Item		Unidade	Valor
1	Tensão nominal		kV	12
2	Corrente nominal		A	630
3	Frequência nominal		hertz	50
4	Corrente suportável nominal (valor de pico)		ka	50, 63
5	Corrente suportável nominal de curto período		ka	20, 25
6	Duração nominal da corrente suportável de curto período		S	4
7	Resistência do circuito principal		mΩ	≤110
8	Tensão suportável de frequência de energia de 1min (RMS) fase-fase, fase-terra/ através dos contatos abertos	seco	kV	42/48
9		molhado	kV	34
10	Tensão suportável de impulso de iluminação (pico) fase-fase, fase-terra/ através dos contatos abertos		kV	75/85
11	Vida mecânica		Tempos	2000
