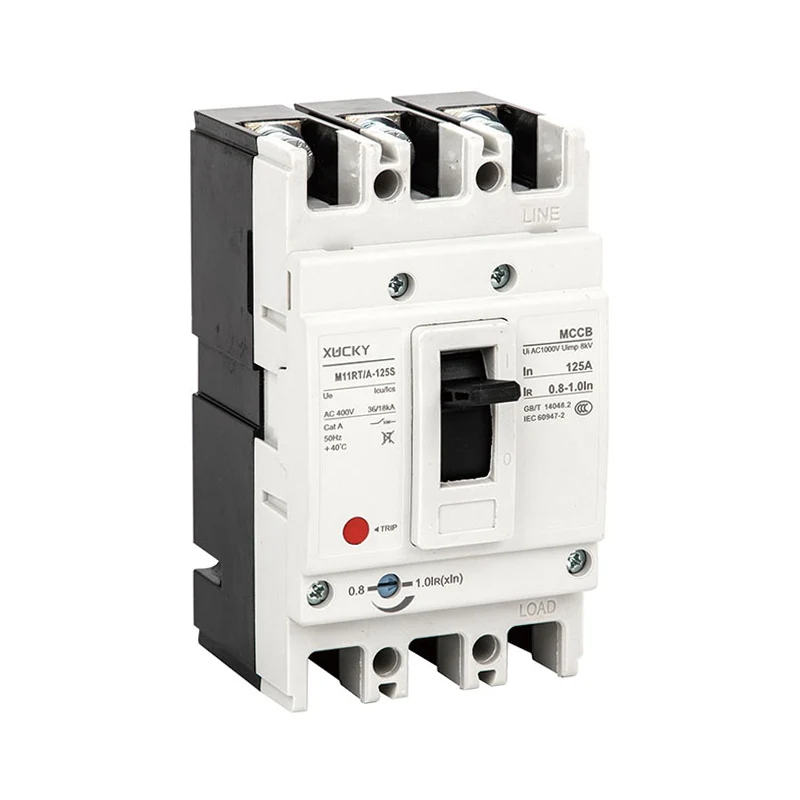

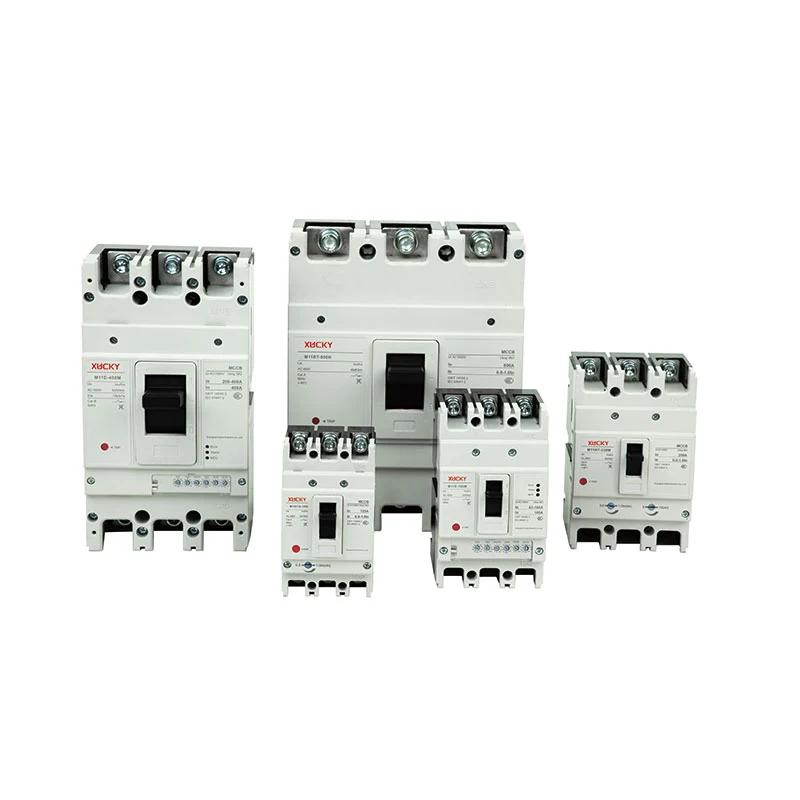

Os disjuntores eletrônicos em caixa moldada M11 personalizados da China XUCKY Electric são novos disjuntores atualizados pesquisados e desenvolvidos pela empresa combinados com as vantagens de produtos internacionais semelhantes e a demanda dos mercados doméstico e internacional.
As séries de disjuntores M11, M11LY, M11RT, M11E e M11EL são novos disjuntores atualizados pesquisados e desenvolvidos pela empresa combinados com as vantagens de produtos internacionais semelhantes e a demanda dos mercados nacional e internacional.
Com tensão de isolamento de até 1000V, o disjuntor é aplicável para sistemas de distribuição de AC50Hz, tensão nominal de trabalho 690V e corrente nominal de trabalho de 10A-1250A, utilizado para distribuir energia elétrica, proteger circuitos e equipamentos de potência contra sobrecarga, curto-circuito, sob tensão e assim por diante, também pode ser usado para partida infrequente do motor e protegê-lo contra sobrecarga, curto-circuito ou subtensão.
Possui tamanho pequeno, alta quebra, flashover curto, etc., é o produto ideal para os usuários. Pode ser instalado verticalmente ou instalado horizontalmente.
O disjuntor em caixa moldada DC da série M11DC (doravante denominado disjuntor) é adequado para sistemas DC de tensão nominal de até e incluindo DC 1000V e corrente nominal de 10 ~ 800A, usado para distribuir energia elétrica, proteger circuitos e equipamentos de energia contra sobrecarga, curto-circuito e assim por diante.
Os produtos podem ser alimentados com fios de cima e de baixo e não têm polaridade.
Está em conformidade com as normas IEC 60947-2, GB14048.2, etc.
Característica 1: capacidade de limitação de corrente
A limitação de corrente refere-se ao limite do aumento da corrente de curto-circuito no circuito, e no circuito protegido por M11, o valor de pico da corrente de curto-circuito e a energia I2t no circuito serão muito menores que o valor prospectivo.
Contato fixo em forma de U
O contato fixo exclusivo em forma de U pode alcançar a tecnologia de pré-quebra:
A chamada tecnologia de pré-quebra refere-se a quando a corrente de curto-circuito flui através do sistema de contato, a energia elétrica gerada pelo contato fixo em forma de U e pelo contato móvel é mutuamente exclusiva. Quanto maior for a corrente de curto-circuito, maior será a repulsão da força eletromotriz, e ela é gerada junto com a corrente de curto-circuito ao mesmo tempo. Antes que ocorra a ação de disparo, a força de repulsão eletrodinâmica pode fazer a separação dos contatos fixos e móveis, aumentando o arco para aumentar a resistência equivalente entre eles para atingir o objetivo de suprimir o aumento da corrente de curto-circuito.
Característica 2: acessórios modulares
◆ Acessório: Para os disjuntores da mesma carcaça, possuem tamanhos uniformes independente da capacidade de interrupção e corrente nominal; Acessório: O usuário pode livremente
◆ escolher e ampliar funções dos disjuntores de acordo com suas necessidades
◆ Acessórios modulares possuem função de isolamento, o que é fácil para operação e instalação de linha direta.
Característica 3: moldura miniaturizada
5 tamanhos de quadro: tipo 125, tipo 160, tipo 250, tipo 630, tipo 800, tipo 1250
Corrente nominal da série M11 10A ~ 1250A
Característica 4: dispositivo de repulsão de contato (tecnologia patenteada)
O esquema técnico adotado pela invenção é:
Conforme mostrado na Figura 1, o novo dispositivo de contato consiste principalmente em contato fixo, contato móvel, eixo 1, eixo 2, eixo 3 e molas;
Quando o disjuntor está no estado fechado, o eixo 2 atua no lado direito do ângulo da mola; Quando o disjuntor tem uma grande corrente de falta, o contato móvel estará sujeito à repulsão elétrica gerada pela própria corrente, e girará com o centro do eixo 1, quando o eixo 2 girar até o topo do ângulo da mola com o contato móvel , faz com que o contato móvel gire rapidamente para cima e quebre rapidamente o circuito após a reação da mola, aumentando a capacidade de interrupção do produto através da otimização da estrutura de contato.
Característica 5: inteligência
A comunicação em rede é mais conveniente. Acesso ao sistema de comunicação Modbus através de conexão dedicada. M11E / M11EL com função de comunicação pode selecionar acessórios de monitoramento para realizar exibição, leitura, configuração e controle da porta.
Característica: sistema modularizado de extinção de arco
Recurso 7: unificação
As seis séries de M11, M11LY, M11DC, M11RT, M11E e M11EL sob o mesmo tamanho de estrutura têm as mesmas dimensões, dimensões de instalação e estilo de aparência, o que é um design completamente unificado.
◆ Altitude até 2000m;
◆ A temperatura média ambiente deve estar entre -5℃ e +40℃ (+45℃ para produtos marinhos);
◆ Suporta o efeito do ar úmido;
◆ Suporta o efeito de bolores;
◆ Pode suportar o efeito da radiação nuclear;
◆ A inclinação máxima é de 22,5℃.
◆ Ainda pode funcionar de forma confiável quando o navio está sujeito a vibrações normais;
◆ Ainda pode funcionar de forma confiável se o produto for sujeito ao terremoto (4g).
◆ Locais onde o meio circundante esteja livre de perigo de explosão e longe de gases ou poeiras condutivas que possam corroer o metal ou destruir o isolamento;
◆Manter longe da chuva ou neve.
1 interruptor auxiliar | 5 Tampa do terminal | 9 Operação manual |
2 interruptor de alarme | Partição de 6 fases | 10 Fiação da placa traseira tipo plug-in |
3 Liberação de derivação | 7 Fiação da placa frontal | 11 Fiação da placa traseira |
4 Liberação de subtensão | 8 Operação elétrica |
M11 | 125 | C | P | 4 | |||
↓ | ↓ | ↓ | ↓ | ↓ | |||
Código do produto | Tamanho do quadro | Turma atual | Código de tensão da fonte do circuito de controle | Número do pólo | |||
Caixa moldada | 125 160 250 400 630 800 | S | M | H | P: operação elétrica | 3: 3 pólos | |
disjuntor | Observação: | 125 | 25/15 |
|
35/25 | Z: manípulo rotativo | 4: 4 pólos |
125 é um tipo atualizado de quadro 63 | 160 | 35/25 | 50/35 | 70/50 | W: operação direta | ||
160 é um tipo atualizado de quadro 100 | 250 | 35/25 | 50/35 | 70/50 | |||
250 é um tipo atualizado de quadro 225 | 400 | 50/35 | 65/42 | 85/50 | |||
630 é um tipo atualizado de quadro 400 | 630 | 50/35 | 65/42 | 85/50 | |||
800 | 50/35 | 65/42 | 85/50 |
300 |
125A |
2 |
A |
|
↓ |
↓ |
↓ |
↓ |
|
Tipo de liberação e acessório interno |
Corrente nominal (A) |
Aplicativo |
Código do produto quadripolar |
|
O primeiro dígito representa o tipo de lançamento |
125 |
10, 16, 20, 25, 32, 40, 50,63, 80, 100, 125 |
1: distribuição de energia |
A: O pólo N sem proteção não pode fechar ou abrir |
2: Possui liberação apenas instantânea |
160 |
63, 80, 100, 125, 140, 160 |
2: proteção do motor |
B: N-pólo sem proteção pode fechar e abrir |
3: Nota de lançamento complexa: |
250 |
100, 125, 140, 160,180, 200, 225, 250 |
C: N-pólo com proteção pode fechar e abrir |
|
Os dois dígitos posteriores são o código dos acessórios (ver tabela de acessórios) |
400 |
250, 300, 315, 350, 400 |
D: N-pólo com proteção não pode fechar ou abrir |
|
630 |
400, 500, 630 |
|||
800 |
500, 630, 700, 800 |
1º trimestre |
D1 |
Q |
2 |
|||
↓ |
↓ |
↓ |
↓ |
|||
Tensão acessória |
Tensão de operação elétrica |
Métodos de instalação |
Instale a placa de fiação ou não |
|||
Liberação de subtensão |
Liberação de derivação |
Alarme auxiliar |
Operação Elétrica DC1 |
Operação Elétrica DC3 |
P: Painel frontal |
1: Não |
Q1: AC220V |
F1: AC220V |
J1: CA125V |
D1: CA220V |
D5: CA230V |
H: Tabela traseira |
2: Sim |
Q2: CA240V |
F2: AC380V |
J2: CA250V |
D2: CA230V |
D6: CA110V |
C: Tipo de plug-in |
|
Q3: AC380V |
F3: CC110V |
J3: CC125V |
D3: CA380V |
D7: DC220 |
||
Q4: AC415V |
F4: CC24V |
J4: CC24V |
D4: CA400V |
D8: DC110 |
||
|
|
|
|
D9: AC110-240V |
||
|
|
|
|
D10: DC100-220V |
||
|
Observação: |
|||||
Tensões adaptáveis para dois elétricos |
||||||
operações. Consulte o |
||||||
introdução de acessório externo. |
● O disjuntor pode ser equipado com disparador de mínima tensão, disparador de derivação, contatos auxiliares, contatos de alarme, mecanismo de operação elétrico, manopla de operação rotativa e outros acessórios.
● O disjuntor tem funções de proteção de sobrecarga longa, atraso curto-circuito e proteção instantânea contra curto-circuito, o usuário pode definir as características de proteção necessárias (o usuário só precisa operar a chave DIP para configurações dos parâmetros da função de proteção).
● O disjuntor possui funções de falha à terra e proteção térmica analógica, indicação de pré-alarme, indicação de sobrecorrente, indicação de corrente de carga, tecnologia de análise digital de corrente e pode atingir um nível mais alto de proteção.
Sobrecarga térmica M11 ficha técnica |
|
|
|
|
|
|
||||||||||||
Corrente do quadro (A) |
125 |
160 |
250 |
400 |
630 |
800 |
||||||||||||
Modelo |

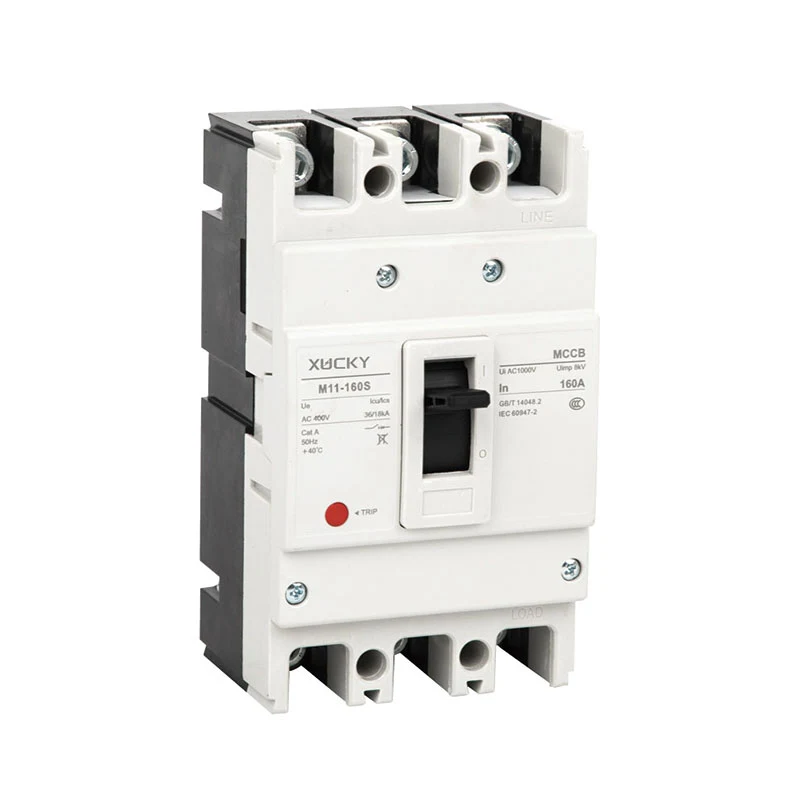

M11-125C |

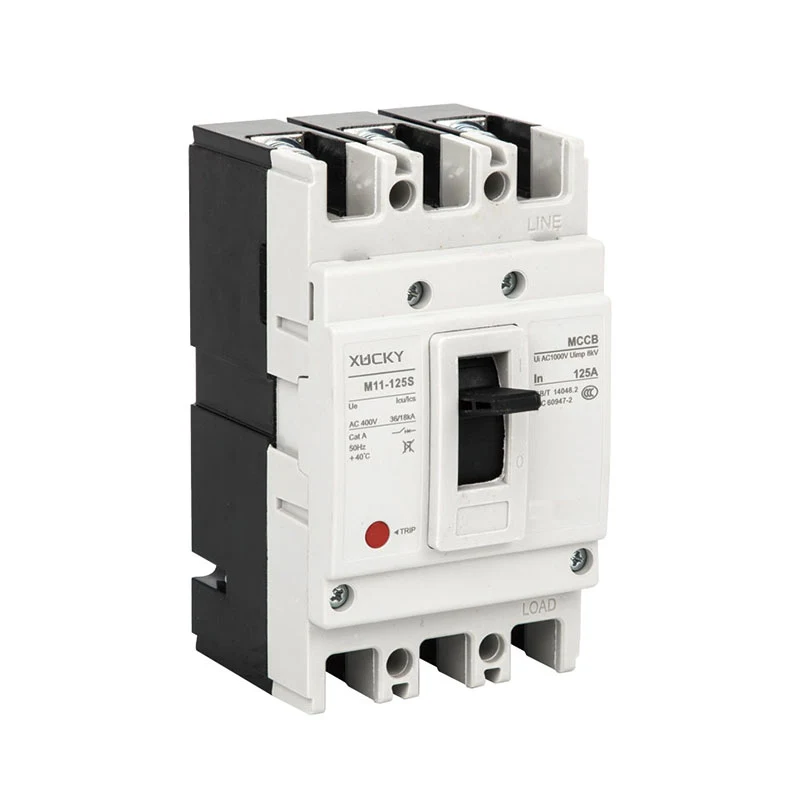

M11-125S |
M11-125H |

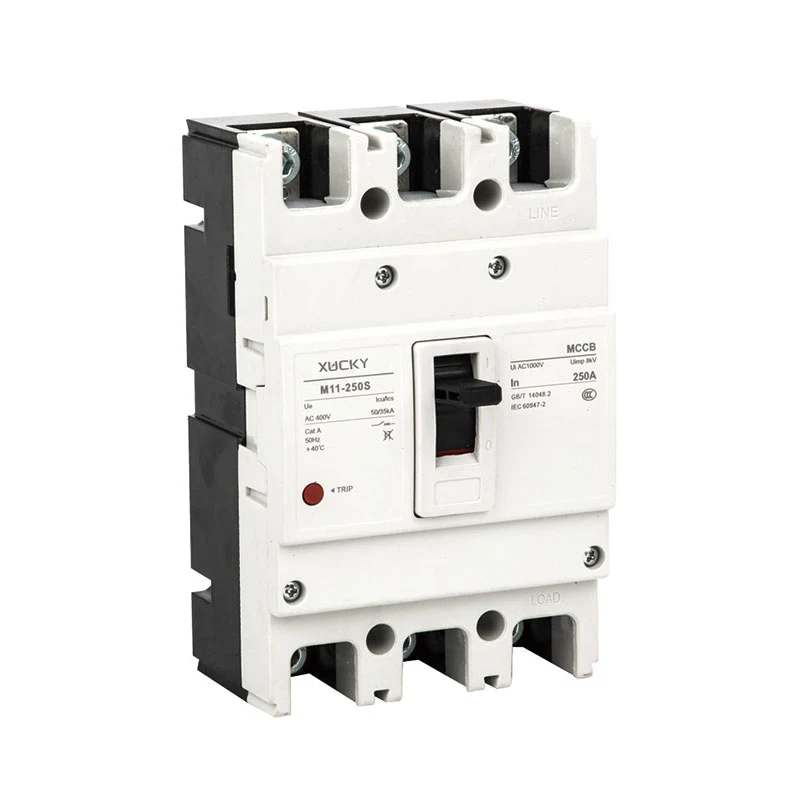

M11-160C |
M11-160S |
M11-160H |
M11-250C |
M11-250S |
M11-250H |
M11-400S |

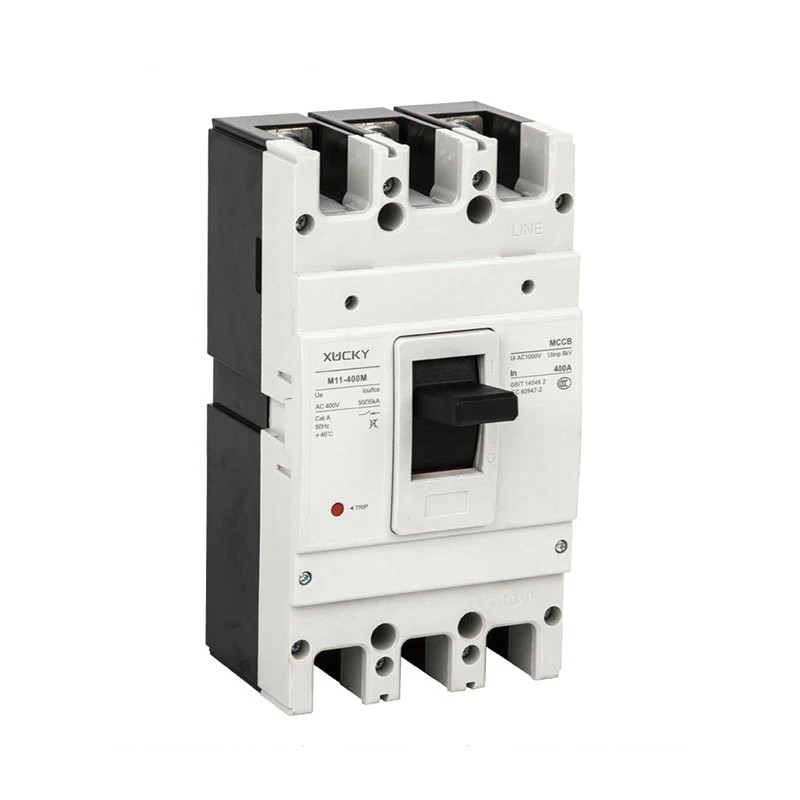

M11-400H |

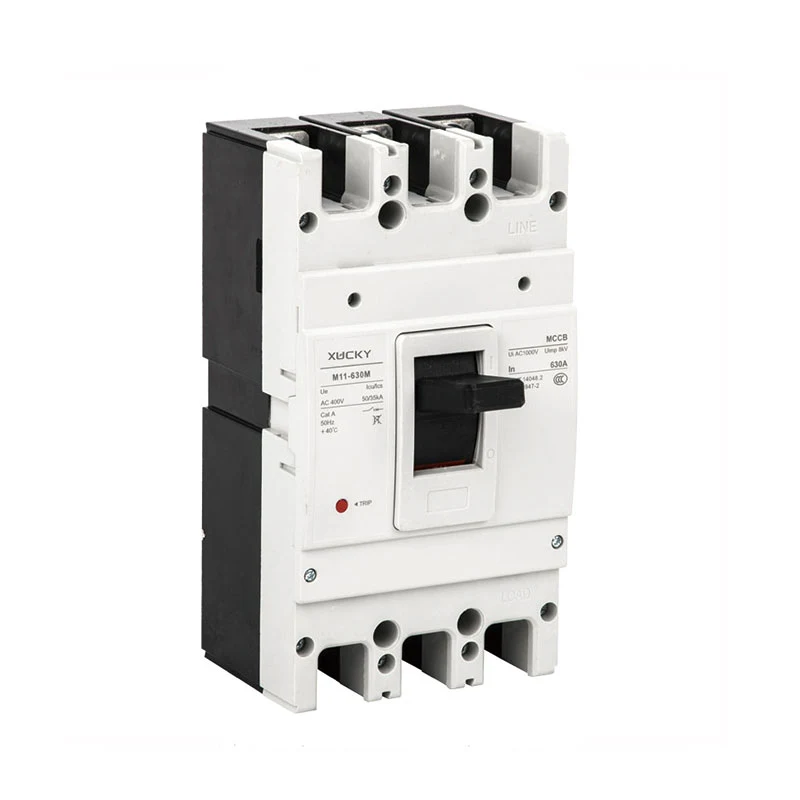

M11-630S |
M11-630H |

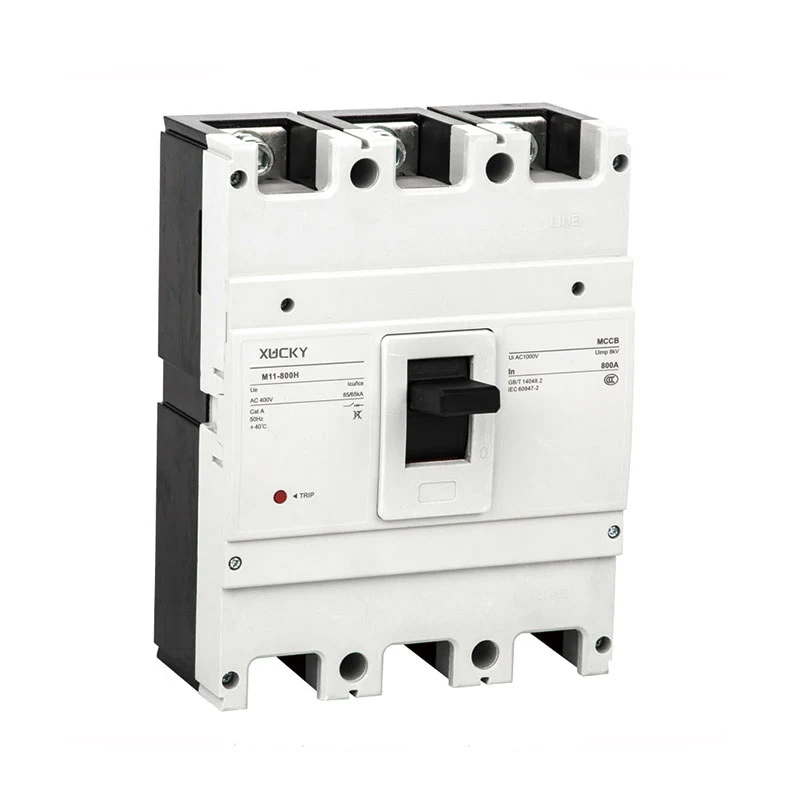

M11-800S |
M11-800H |
|||
Número do pólo |
1, 2, 3, 4 |
2, 3, 4 |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
||||||||||||
Corrente nominal (A) |
10, 16, 20, 32, 25, 40, 50,63, 80, 100, 125 |
63, 80, 100, 125, 140, 160 |
100, 125, 140, 160, 180.200, 225, 250 |
250.315.350.400 |
250, 315, 350, 400, 500, 630 |

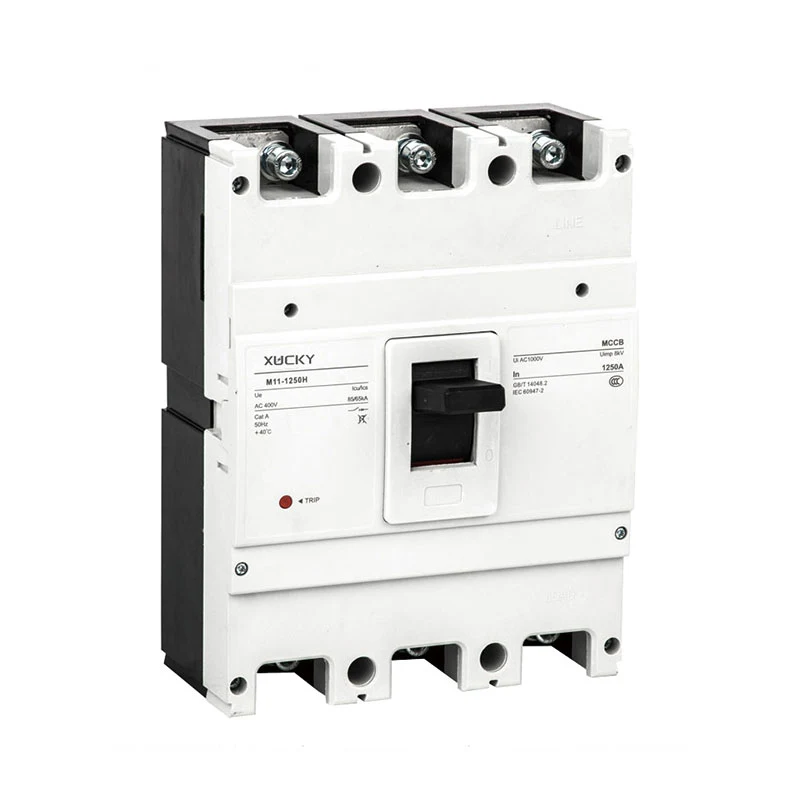

500, 630, 700, 800.1000.1250 |
||||||||||||
Tensão nominal (V) |
AC400V |
AC400V |
AC400V |
AC400V |
AC400V |
AC400V |
||||||||||||
Tensão nominal de isolamento (V) |
AC1000V |
AC1000V |
AC1000V |
AC1000V |
AC1000V |
AC1000V |
||||||||||||
Interrupção de curto-circuito capacidade (KA)Icu/Ics |
AC400V |
15/10 |
18/15 |
25/18 |
20/15 |
25/18 |
35/25 |
25/15 |
25/18 |
35/25 |
35/25 |
50/35 |
35/25 |
50/35 |
50/35 |
65/65 |
||
Número do ciclo operacional |
Vida elétrica |
6000 |
3000 |
3000 |
2000 |
2000 |
1500 |
|||||||||||
Vida mecânica |
9000 |
7000 |
7000 |
4000 |
4000 |
4000 |
||||||||||||
Escurecimento do contorno (mm) |
1P |
25-130-68-90 |
- |
- |
- |
|
|
|
|
|||||||||
a-b-c-ca |
2P |
50-130-68-90 |
60-155-68-90 |
60-155-88-115 |
|
|
|
|
||||||||||
|
3P |
75-130-68-90 |
90-155-68-90 |
90-155-88-115 |
105-165-68-92 |
105-165-88-115 |
140-257-103-155 |
140-257-103-155 |
210-275-103-155 |
|||||||||
4P |
100-130-68-90 |
120-155-68-90 |
120-155-88-115 |
140-165-68-92 |
140-165-88-115 |
184-257-103-155 |
184-257-103-155 |
280-275-103-155 |
||||||||||
Peso (kg) |
1P |
0.32 |
- |
- |
- |
|
|
|
|
|||||||||
2P |
0.5 |
0.55 |
1 |
1.1 |
1.5 |
1.7 |
5.5 |
5.7 |
9.5 |
|||||||||
3P |
0.55 |
0.65 |
1.1 |
1.2 |
1.9 |
2.1 |
7 |
7.5 |
12.5 |
|||||||||
4P |
0.65 |
0.8 |
1.4 |
1.5 |
|
|
|
|
||||||||||
Dispositivo operacional elétrico (MD) |
● |
● |
● |
|||||||||||||||
Alça de operação de acionamento externo |
● |
● |
● |
|||||||||||||||
Liberação automática |
Tipo eletromagnético térmico |
Tipo eletromagnético térmico |
Tipo eletromagnético térmico |

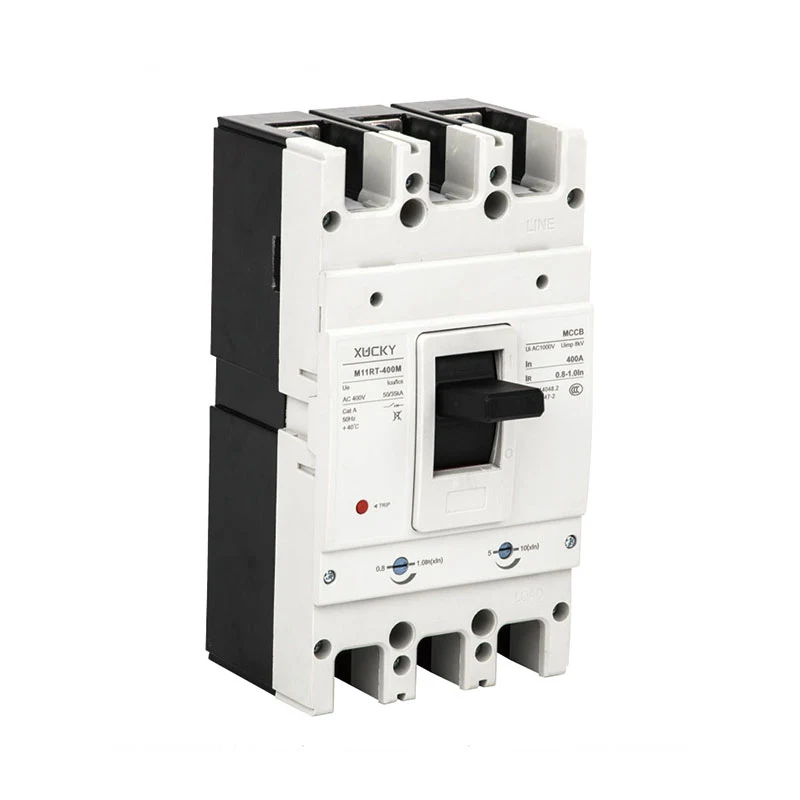

M11RT termicamente ajustável e magnético ficha técnica ajustável (TAMA) |
|
|
|
|
|
||||||||
Corrente do quadro (A) |
160 |
250 |
400 |
630 |
1250 |
||||||||
Modelo |

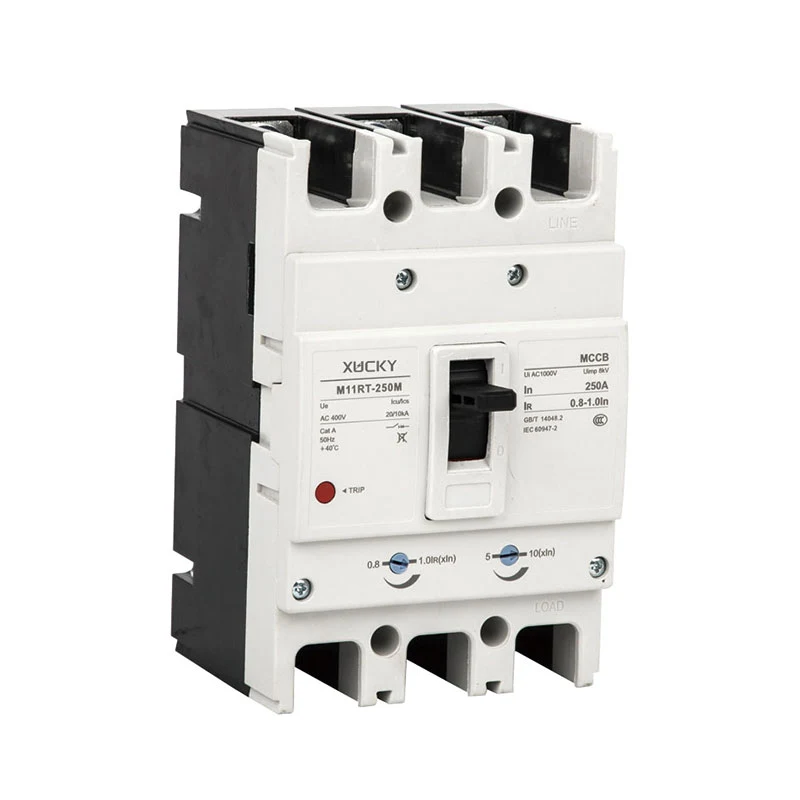

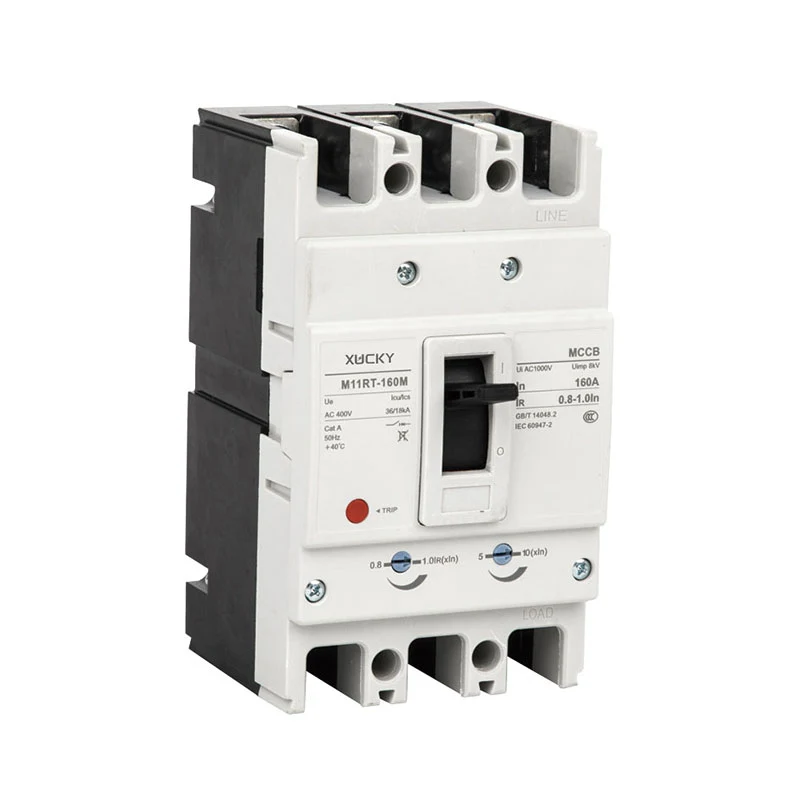

M11RT-160S |
M11RT-160H |
M11RT-250S |
M11RT-250H |
M11RT-400S |
M11RT-400H |

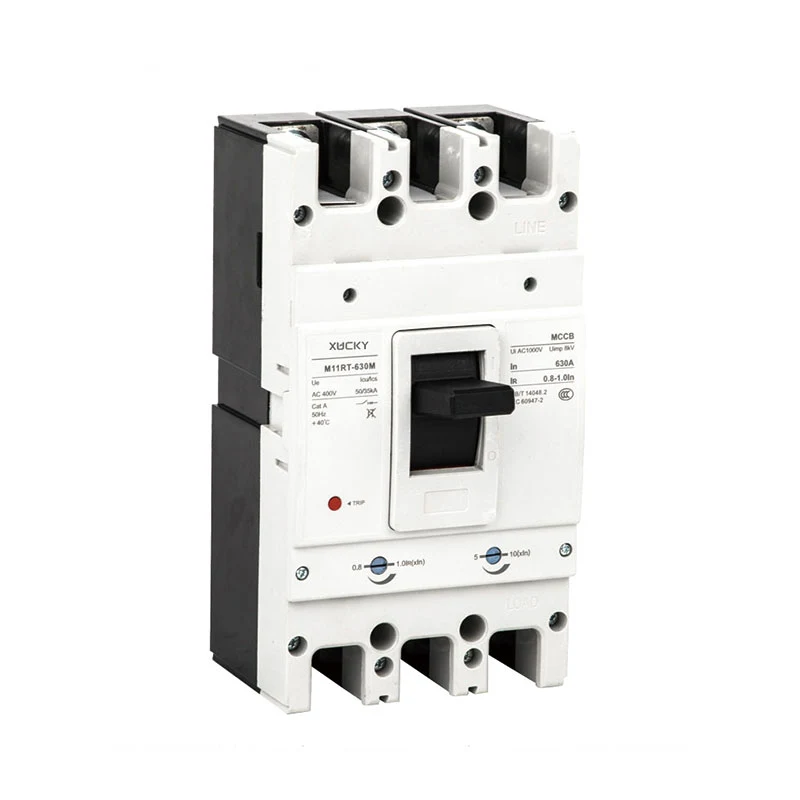

M11RT-630S |
M11RT-630H |

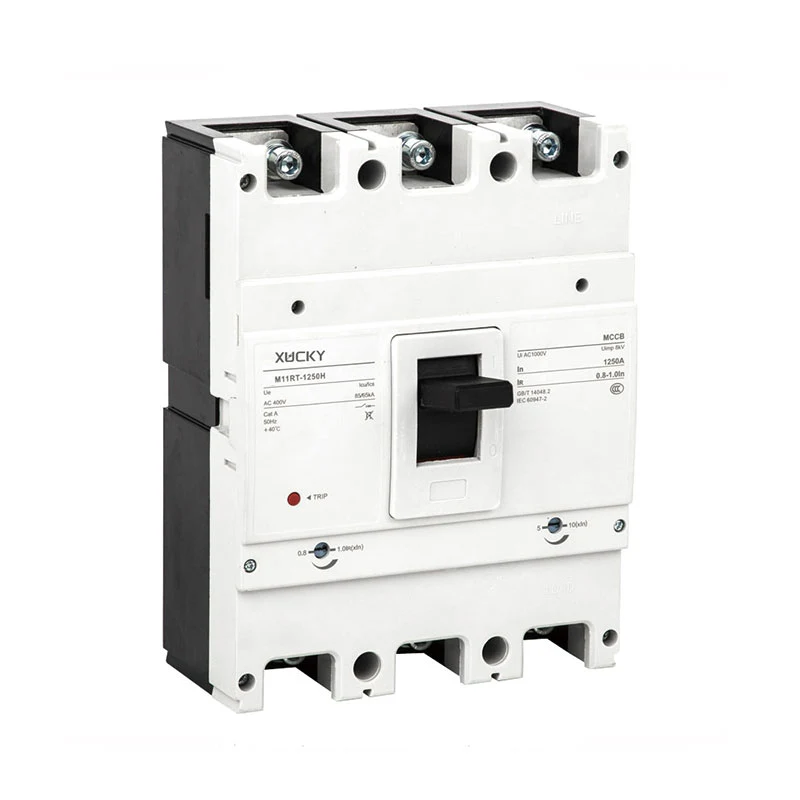

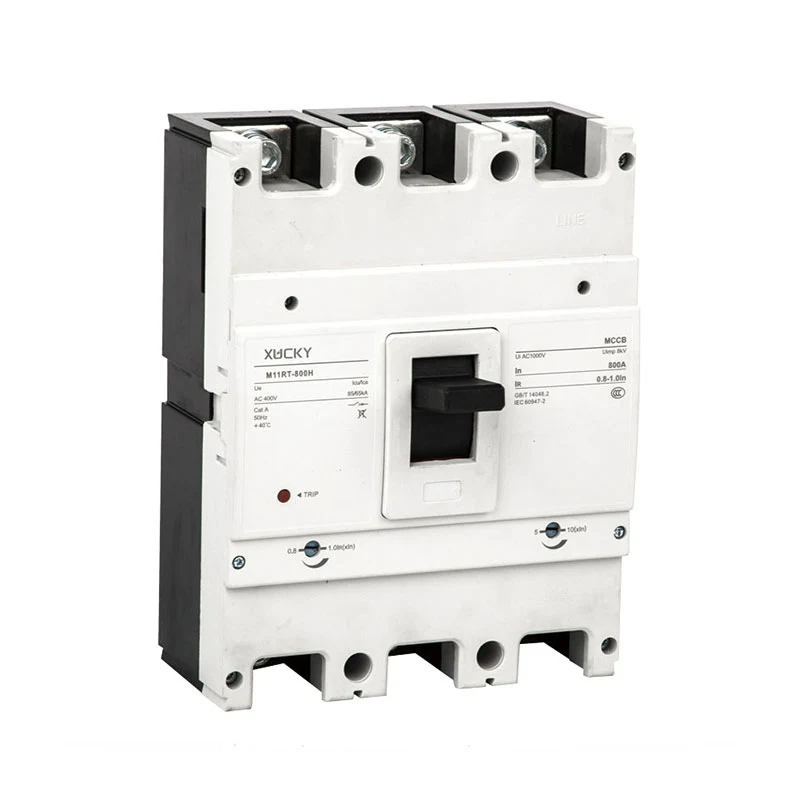

M11RT-1250S |
M11RT-1250H |
|||
Número do pólo |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
||||||||
Corrente nominal (A) |
20-25, 25-32, 32-40, 40-50, 50-63, |
100-125, 125-160, 160-200, 200-250A |
200-250, 250-320,320-400 |
400-500, 500-630 |
630-800.800-1250 |
||||||||
63-80,80-100, 100-125A, 125-160A |
AC400V |
AC400V |
AC400V |
||||||||||
Tensão nominal (V) |
AC400V |
AC400V |
AC1000V |
AC1000V |
AC1000V |
||||||||
Tensão nominal de isolamento (V) |
AC1000V |
AC1000V |
35/25 |
50/35 |
35/25 |
50/35 |
50/35 |
65/50 |
|||||
Capacidade de interrupção de curto-circuito (KA)Icu/Ics |
AC400V |
25/18 |
35/25 |
25/18 |
35/25 |
2000 |
2000 |
1500 |
|||||
Número do ciclo operacional |
Vida elétrica |
3000 |
3000 |
4000 |
4000 |
4000 |
|||||||
Vida mecânica |
7000 |
7000 |
1000 |
1000 |
1000 |
||||||||
Contorno dim (mm) a-b-c-ca
|
|
|
|
|
|||||||||
3P |
90-155-68-90 |
90-155-88-115 |
105-165-68-92 |
105-165-88-115 |
140-257-103-155 |
140-257-103-155 |
210-275-103-155 |
||||||
4P |
120-155-68-90 |
120-155-88-115 |
140-165-68-92 |
140-165-88-115 |
185-257-103-155 |
185-257-103-155 |
280-275-103-155 |
||||||
|
|
|
|
||||||||||
Peso (kg) |
3P |
1 |
1.1 |
1.5 |
1.7 |
5.5 |
5.7 |
9.5 |
|||||
4P |
1.1 |
1.7 |
1.9 |
2.1 |
7 |
7.5 |
12.5 |
||||||
Dispositivo operacional elétrico (MD) |
● |
● |
|||||||||||
Condução externa |
● |
● |
|||||||||||
alça de operação |
|||||||||||||
Liberação automática |
Tipo eletromagnético térmico |
Tipo eletromagnético térmico |

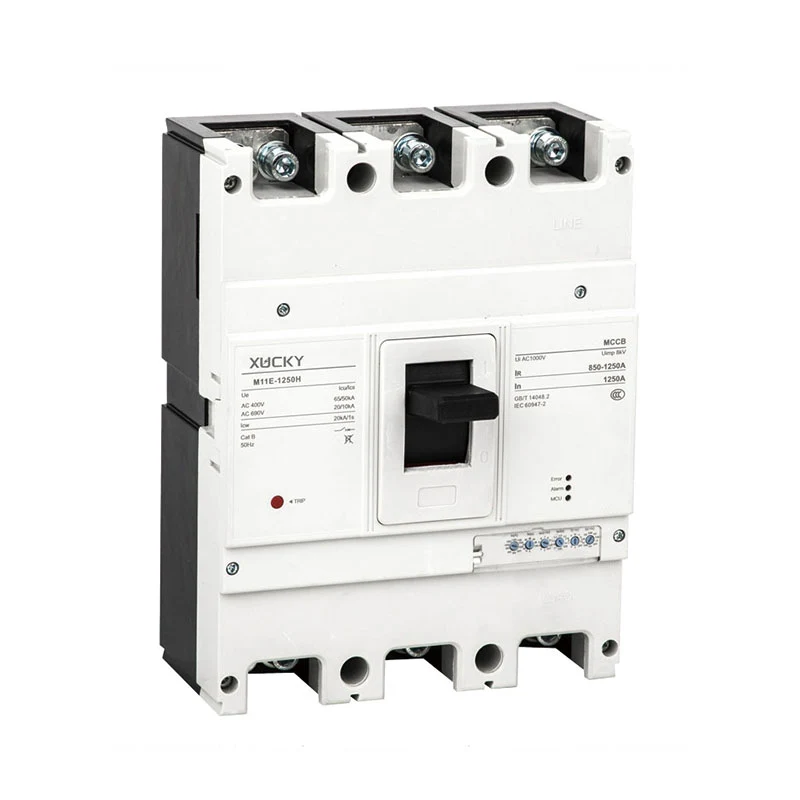

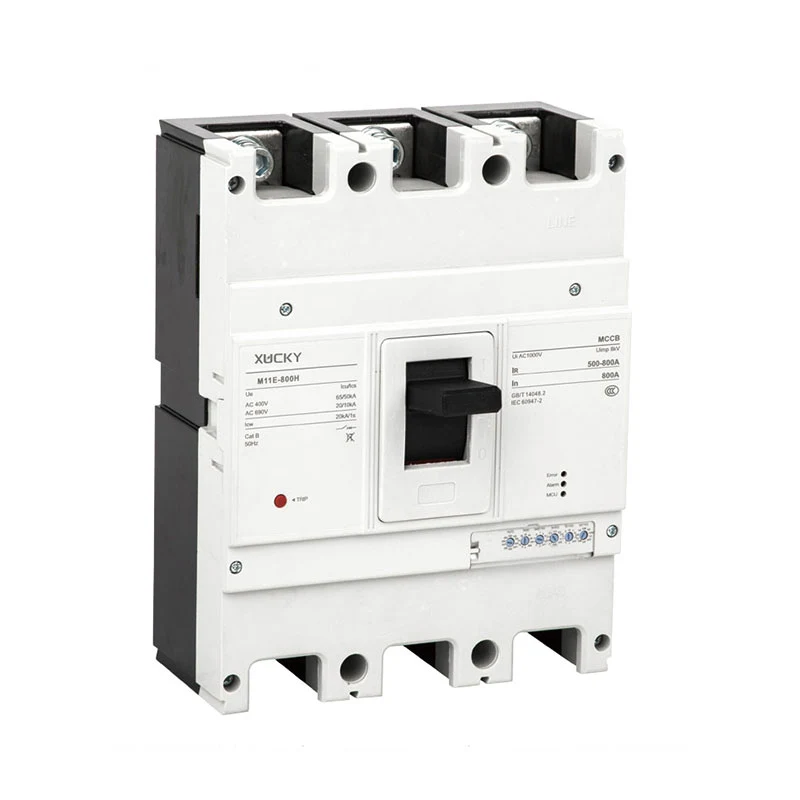

Ficha técnica MCCB tipo eletrônico M11E |
|
|
|
|
|
|
Corrente do quadro (A) |
160 |
250 |
400 |
630 |
1250 |
|
Modelo |

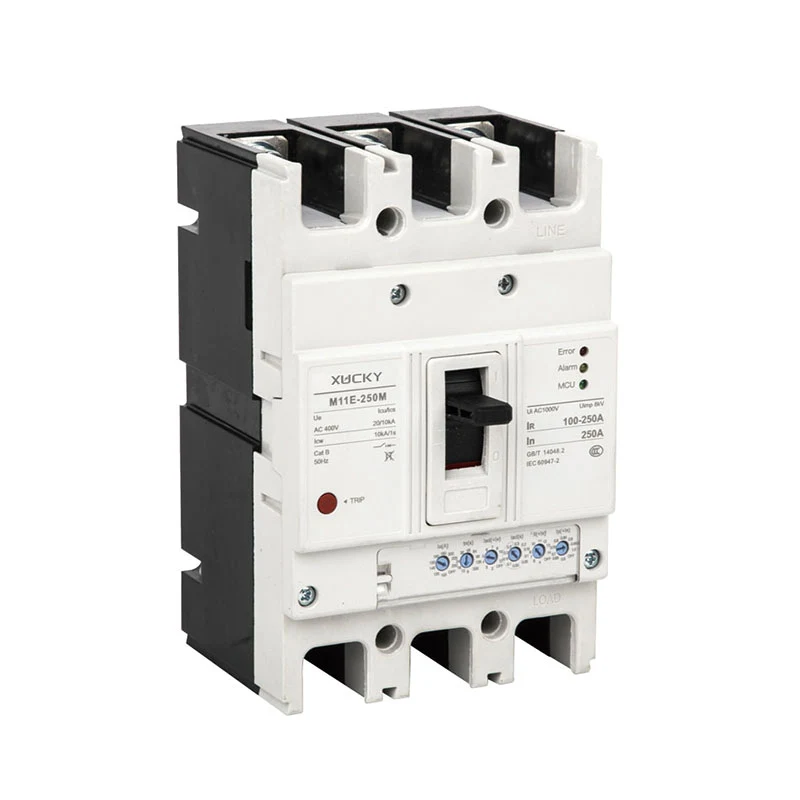

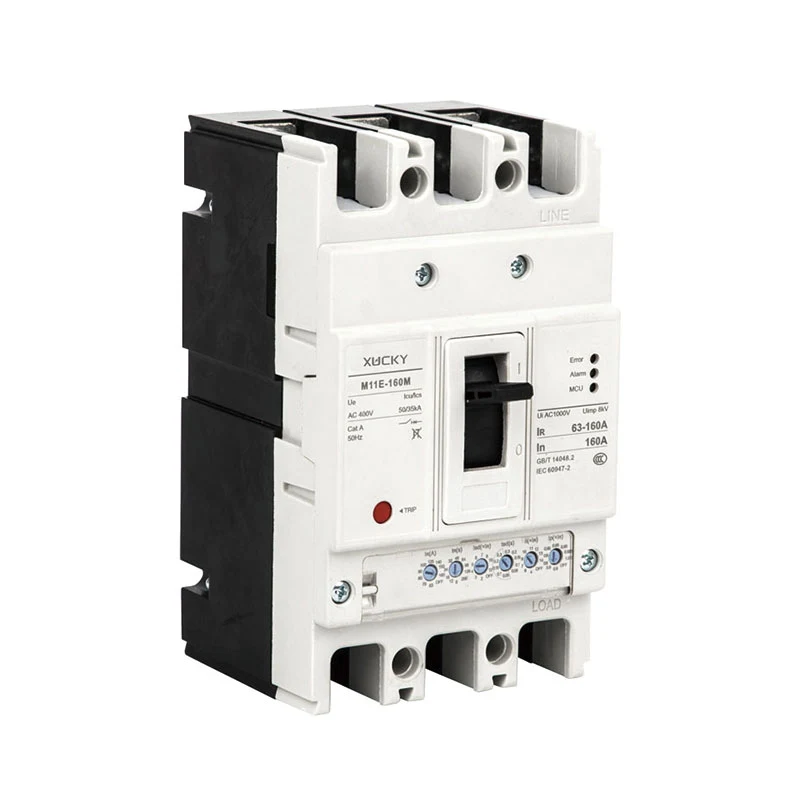

M11E-160H |
M11E-250H |

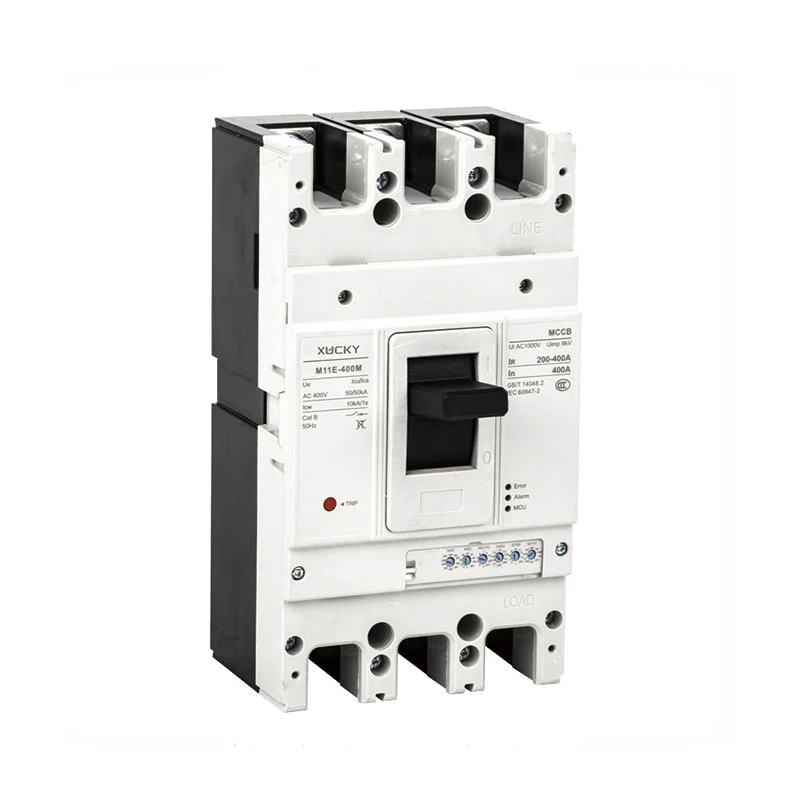

M11E-400H |
M11E-630H |
M11E-1250H |
|
Número do pólo |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
3, 4 |
|
Corrente nominal (A) |
16-32, 40-125,80-160 |
16-32,40-125,80-160,100-250 |
200-400 |
200-400.300-630 |
400-800.800-1250 |
|
Tensão nominal (V) |
AC400V |
|||||
Tensão nominal de isolamento (V) |
AC1000V |
|||||
Capacidade de interrupção de curto-circuito (KA)Icu/Ics |
AC400V |
35/25 |
35/25 |
50/35 |
50/35 |
65/50 |
Número do ciclo operacional |
Vida elétrica |
1500 |
1000 |
1000 |
1000 |
1000 |
Vida mecânica |
7000 |
7000 |
4000 |
4000 |
4000 |
|
Contorno dim (mm) a-b-c-ca
|
|
|||||
3P |
90-155-88-115 |
105-165-88-115 |
140-257-103-155 |
140-257-103-155 |
210-257-103-155 |
|
4P |
90-155-88-115 |
140-165-88-115 |
185-257-103-155 |
185-257-103-155 |
280-257-103-155 |
|
|
||||||
Peso (kg) |
3P |
1.8 |
2.1 |
5.5 |
5.7 |
5.7 |
4P |
2.3 |
2.6 |
7 |
7.5 |
7.5 |
|
Dispositivo operacional elétrico (MD) |
● |
|||||
Alça de operação de acionamento externo |
● |
|||||
Liberação automática |
Tipo eletrônico |
Painel de liberação inteligente
● IR(A) Isd(x IR) Ii(x IR)
● IR: Corrente de configuração de disparo de longo atraso por sobrecarga; Isd: Corrente de ajuste de disparo com atraso de curto-circuito;
● Ii: Corrente de ajuste de disparo instantâneo de curto-circuito;
● tR: Tempo de ajuste de longo atraso de sobrecarga, padrão de fábrica: 60s;
● tsd: Tempo de configuração do atraso de curto-circuito, padrão de fábrica: 0,1s;
● Ip: Corrente de configuração de pré-alarme de sobrecarga, padrão de fábrica: 0,85*IR;
1: Entrada de fonte de alimentação DC24V (+) |
6:485B- |
2: Entrada de fonte de alimentação DC24V(-) |
7: Fechando e abrindo o terminal comum do mecanismo de operação elétrico |
3:485A+ |
8: Fechando e abrindo o terminal comum do mecanismo de operação elétrico |
4:485A+ |
9:Abertura do mecanismo de operação elétrico |
5:485B- |
10:Fechamento do mecanismo de operação elétrico |
O que é um disjuntor em caixa moldada?
Os disjuntores em caixa moldada (MCCB) são um componente obrigatório dos sistemas elétricos, fornecendo proteção contra sobrecarga e proteção contra curto-circuito. Na maioria dos casos, os MCCBs são instalados no quadro principal de distribuição de energia de uma instalação, permitindo que o sistema seja facilmente desligado quando necessário.
Qual é a diferença entre um disjuntor MCCB e ICCB?
Os ICCBs são semelhantes aos disjuntores em caixa moldada, mas, diferentemente dos MCCBs, os disjuntores em caixa isolada geralmente usam um circuito eletrônico para monitorar a corrente elétrica e um mecanismo de energia armazenada que geralmente é carregado pela manipulação de uma alça de carregamento.
Qual é a diferença entre MCCB e RCCB?
Um MCCB funciona com um mecanismo termomagnético, o que significa que foi construído para proteger contra sobrecarga e falhas de curto-circuito. Um RCCB oferece apenas proteção contra correntes residuais ou correntes de fuga à terra e geralmente é usado para evitar choques elétricos e outros perigos causados por correntes de falta à terra.
Para que é usado um MCCB?
Um disjuntor em caixa moldada (MCCB) é um tipo de dispositivo de proteção elétrica usado para proteger o circuito elétrico contra corrente excessiva, que pode causar sobrecarga ou curto-circuito.
Endereço
No.2567 Liuqing South Road, Liushi, Yueqing, Wenzhou, Zhejiang, China
Tel
