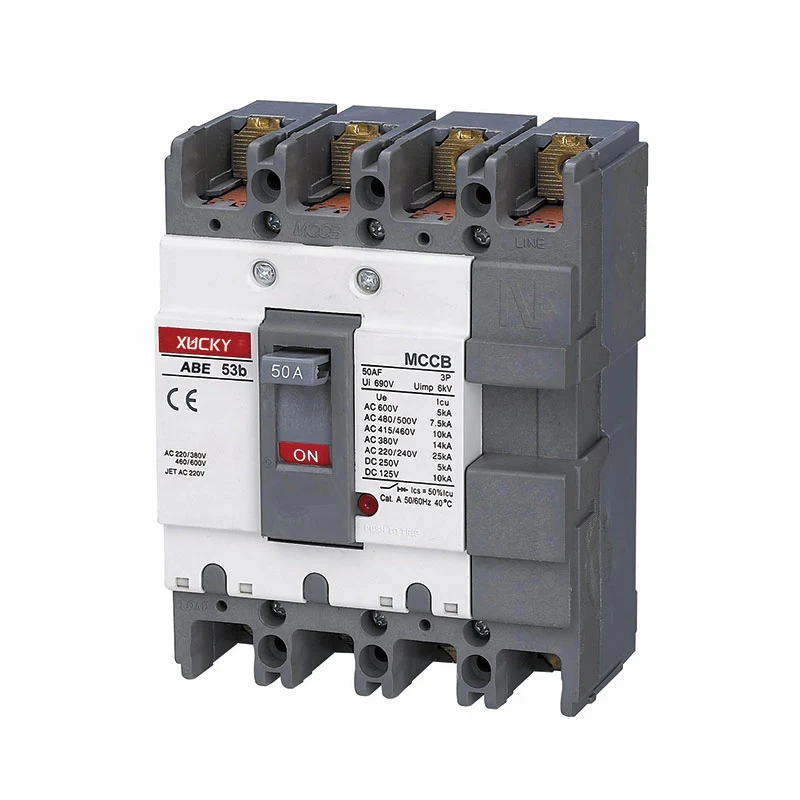

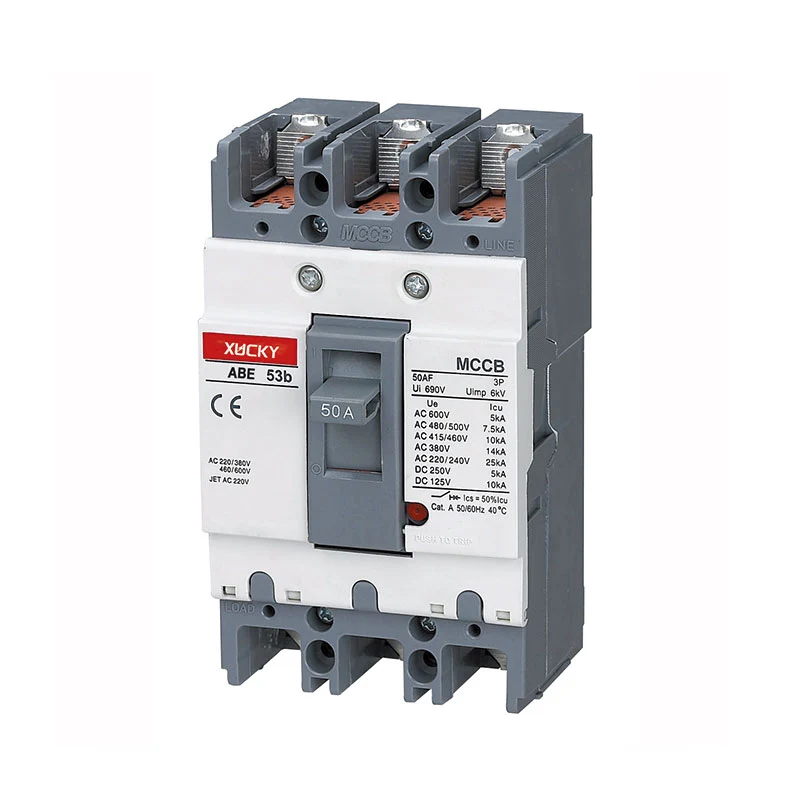

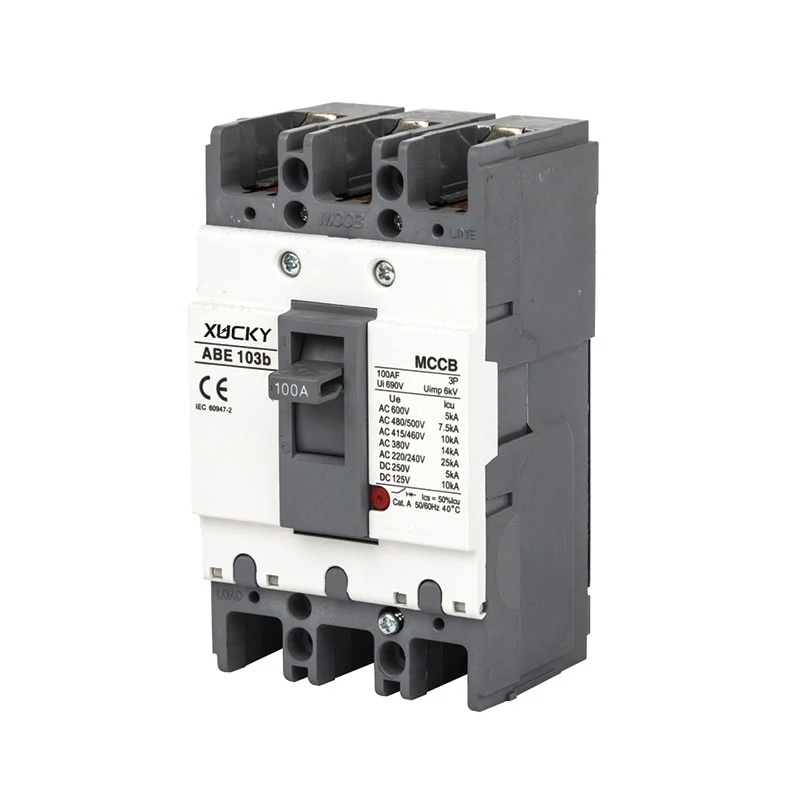

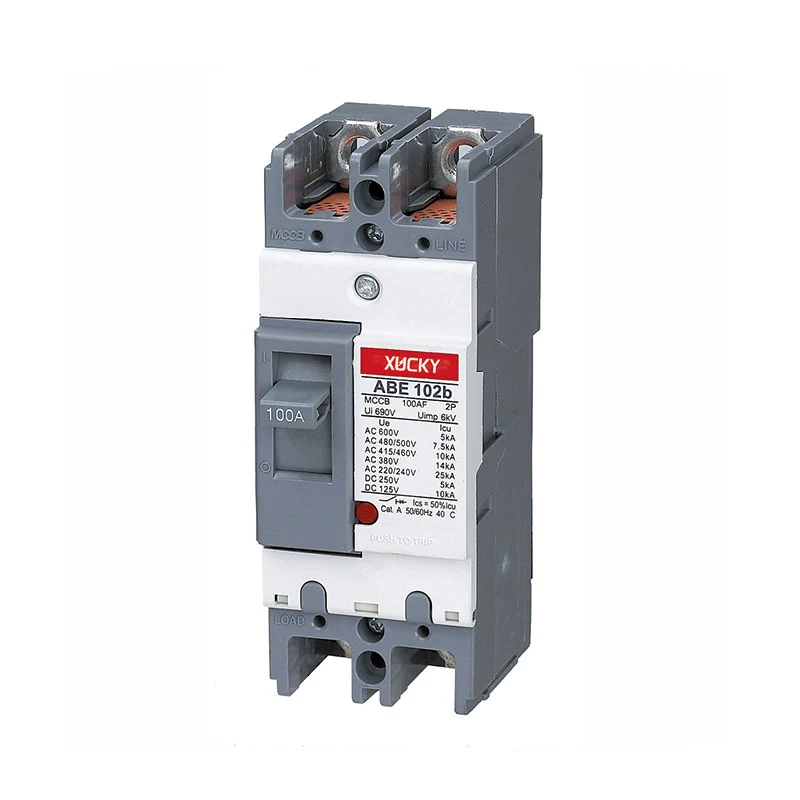

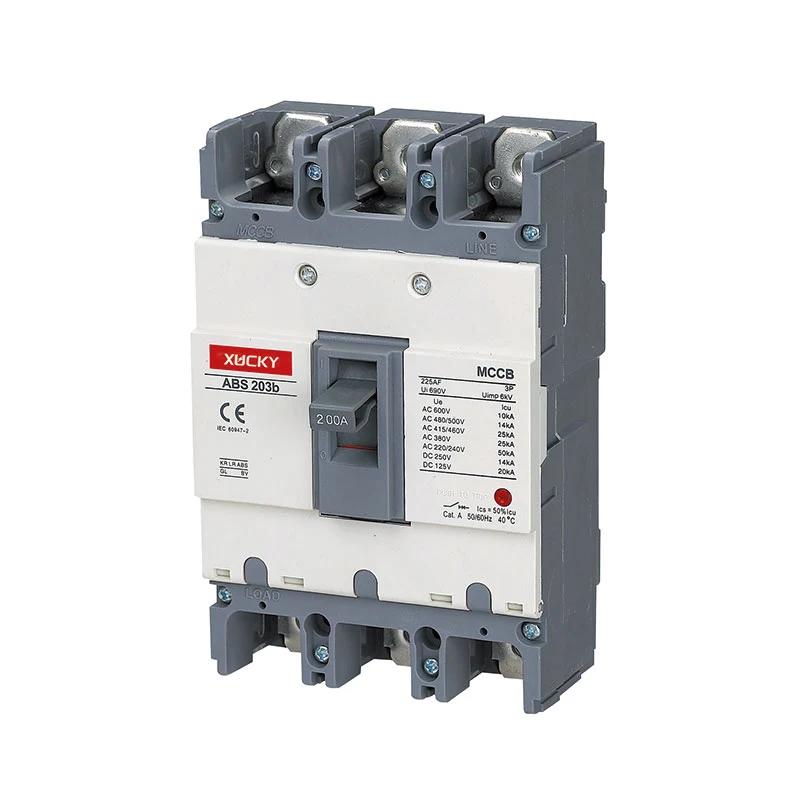

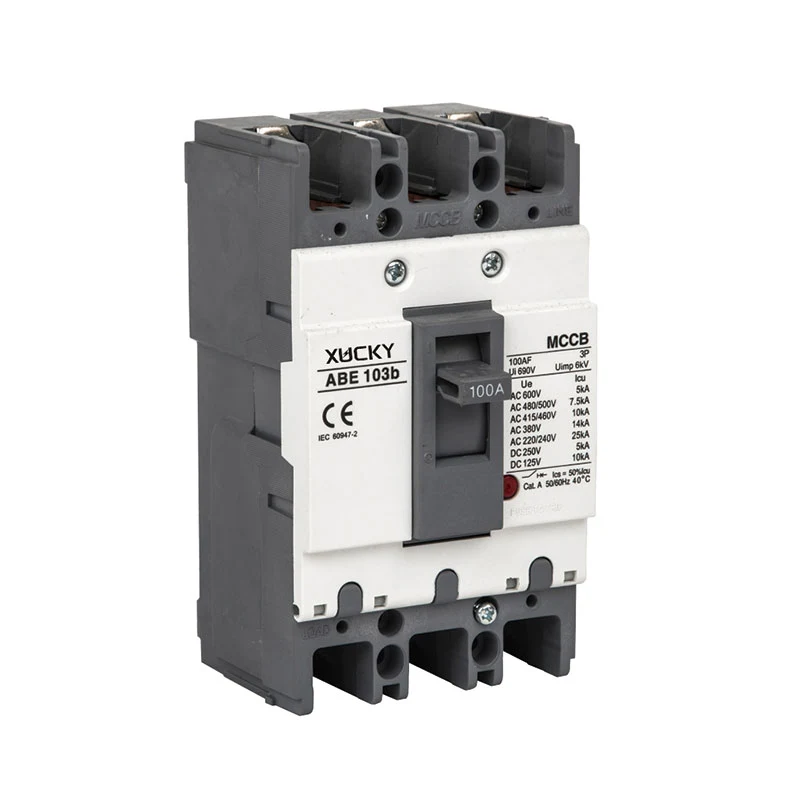

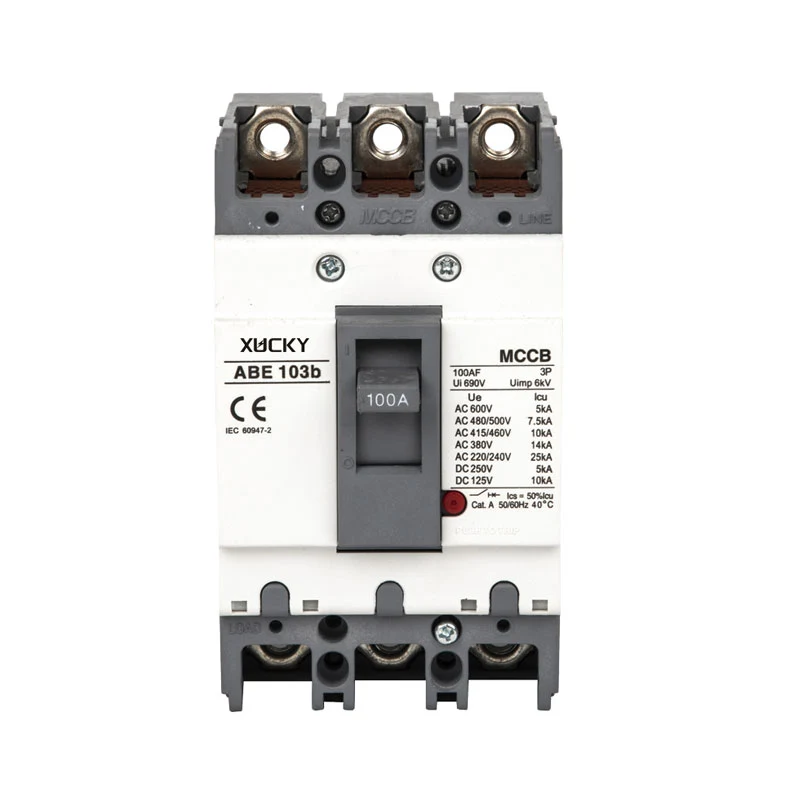

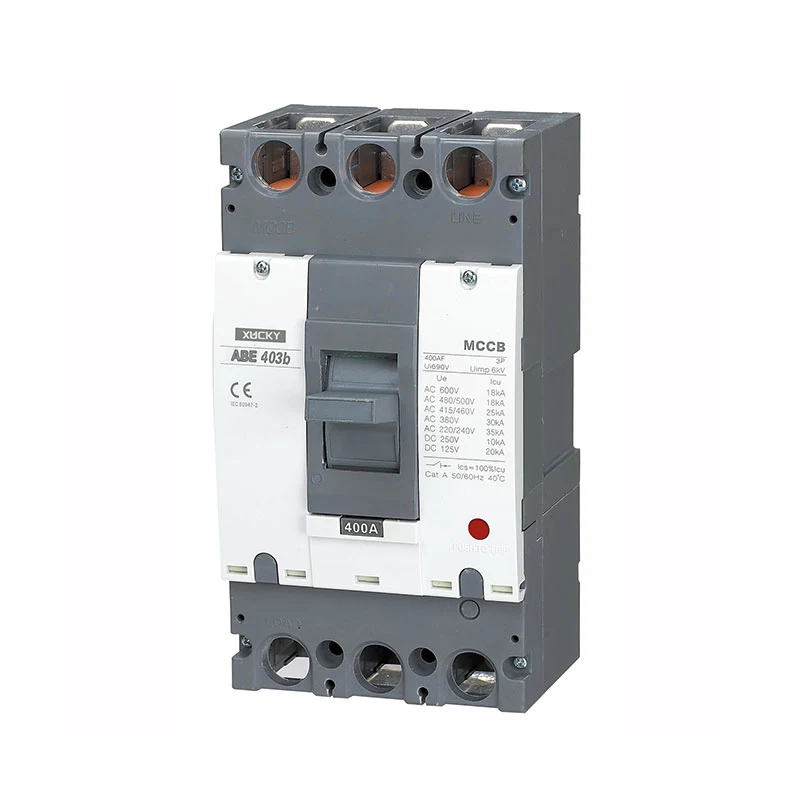

Disjuntor em caixa moldada M9

O disjuntor em caixa moldada M9 personalizado da China XUCKY Electric, amplamente conhecido como série ABE MCCB, é adequado para energia industrial ou comercial e iluminação com AC 50/60 Hz, tensão nominal de trabalho de até AC600V/DC 250V, corrente nominal de até 1200A, é uma espécie de disjuntor econômico com características de função estável e confiável, aparência bonita, tamanho pequeno e longa vida útil. Pode ser usado para conversão de linha e motor de partida pouco frequente. Também pode ser acoplado para instalação de acessórios que possuem função de proteção para evitar perda de tensão, subtensão. O produto pode instalar linha de conexão com placa frontal e placa traseira, também pode equipar aparelhos de operação manual ou aparelhos de operação motorizada para controle remoto.

O que é um disjuntor em caixa moldada?

Um disjuntor em caixa moldada, ou MCCB, é um dispositivo de segurança usado para proteger um circuito elétrico contra sobrecarga ou curto-circuito. Funciona cortando automaticamente a alimentação quando surge uma situação de falha ou sobrecorrente, evitando assim qualquer dano ao sistema elétrico. Os MCCBs podem ser usados ​​em sistemas de baixa e alta tensão.

Além de fornecerem proteção contra falhas, também fornecem isolamento do circuito para manutenção. Os MCCBs são normalmente instalados no painel de distribuição e fornecem uma indicação visível para que os usuários saibam quando a energia está desligada.

Os principais componentes de um MCCB são:

Caso de moldagem:A caixa ou moldura moldada é a almofada que mantém todas as peças do disjuntor no lugar. É solidamente construído em 'poliéster de vidro' ou 'resina composta termofixa que oferece uma grande resistência não condutora, apesar de seu tamanho comprimido.

Terminais:Os terminais servem como conectores entre condutores externos e caixas moldadas. Eles devem ser conectados corretamente para evitar a produção incomum de calor.

Aparelho Operacional:Este é o interruptor que abre e fecha a caixa moldada. Sua alça conecta a tração do dispositivo e o empurrão manual.

Câmara de Arco:A função principal do extintor de arco é conter e dividir o arco que pode danificar o disjuntor. A ação resulta na exterminação do fluxo de corrente no disjuntor. Dentro da câmara de arco estão os contatos. Seu papel é conduzir e interromper funções. Os Arc ‘Runners, por outro lado, funcionam como novos eletrodos para o arco. As calhas de arco, por outro lado, comprimem o arco no meio dos isoladores das paredes laterais.

Aplicação de disjuntor em caixa moldada

Na aplicação, os MCCBs são projetados para lidar com altas correntes, especialmente em equipamentos caros. Você encontrará frequentemente MCCB comumente usado em níveis industriais de máquinas, como as seguintes:

Motores:Os MCCBs protegem os motores fazendo com que suas configurações modifiquem a corrente de partida e forneçam o atraso necessário. Quando feito corretamente, os motores ficam protegidos contra sobrecargas sem acionar o mecanismo de disparo.

Máquinas de soldagem:As máquinas de solda utilizam altas correntes, que os disjuntores normais não conseguem suportar. Um MCCB pode ser usado para proteger máquinas de soldagem conectando a máquina ao seu próprio disjuntor.

Geradores:É amplamente conhecido que os geradores produzem altos níveis de amperagem e precisam de grupos geradores caros. Para proteger os circuitos interligados e o gerador contra falhas que possam ocorrer no sistema, ter um MCCB é essencial, pois ele pode lidar com suas altas correntes nominais e proteger seus geradores conforme necessário.

Bancos de capacitores:O MCCB diminui as correntes, o que por sua vez corrige o “fator de potência” em sistemas comerciais e industriais.

Vantagens

● Alta Confiabilidade: Projetado com tecnologia avançada e materiais de alta qualidade para garantir desempenho consistente e longa vida útil.

● Fácil instalação e manutenção: Projetado para instalação rápida e fácil, com recursos fáceis de usar para manutenção sem complicações.

● Conformidade de segurança: atende aos padrões internacionais de segurança, garantindo operação segura e conformidade com os requisitos regulamentares.

● Versatilidade: Adequado para uma ampla gama de aplicações, incluindo máquinas industriais, edifícios comerciais e instalações residenciais.

● Econômico: Oferece desempenho superior a um preço competitivo, agregando valor ao dinheiro.
