Disjuntor em caixa moldada NDM1

O disjuntor em caixa moldada XUCKY NDM1 (NDM1, doravante denominado MCCB), é um novo disjuntor que foi projetado e desenvolvido pela empresa usando tecnologia avançada internacional. Os disjuntores apresentam as seguintes características: tamanho compacto, alta capacidade de interrupção, curta distância de arco e à prova de vibração, são produtos ideais para aplicação em terra ou navios. A tensão nominal de isolamento do disjuntor é 800V (500V para NDM1-63), é adequada para rede de distribuição de CA 50Hz / 60Hz, tensão nominal de trabalho de 690V e corrente nominal de 1250A, para distribuir energia e proteger circuito e energia o equipamento seja danificado causado por sobrecarga, curto-circuito, subtensão e outras falhas. Também para proteção de conversões infrequentes dos circuitos e partidas infrequentes do motor e sobrecarga, curto-circuito, subtensão.

Enviar consulta

Descrição do produto

Escopo de aplicação

O disjuntor em caixa moldada XUCKY NDM1 (NDM1, doravante denominado MCCB), é um novo disjuntor que foi projetado e desenvolvido pela empresa usando tecnologia avançada internacional. Os disjuntores têm as seguintes características: tamanho compacto, alta capacidade de interrupção, curta distância de arco e à prova de vibração, são produtos ideais para aplicação em terra ou navios. A tensão nominal de isolamento do disjuntor é 800V (500V para NDM1-63), é adequada para rede de distribuição de CA 50Hz / 60Hz, tensão nominal de trabalho de 690V e corrente nominal de 1250A, para distribuir energia e proteger circuito e energia o equipamento seja danificado causado por sobrecarga, curto-circuito, subtensão e outras falhas. Também para proteção de conversões infrequentes dos circuitos e partidas infrequentes do motor e sobrecarga, curto-circuito, subtensão. O disjuntor NDM1 pode ser montado verticalmente (vertical) ou horizontalmente (transversal).

NDM1 MCCB é adequado para isolamento e o símbolo é " ".

O disjuntor em caixa moldada NDM1 atende ao padrão: GB14048.2 "equipamento de manobra e controle de baixa tensão, Parte 2: disjuntores."

Modelo e significado

Observação:

De acordo com o polo, classifica quatro tipos:

Tipo A: pólo N sem componentes de liberação de sobrecorrente, e o pólo N foi conectado o tempo todo e não atua com outros três pólos para ligar ou desligar;

Tipo B: pólo N sem componentes de liberação de sobrecorrente, e o pólo N pode atuar com outros três pólos (ligação do pólo N antes do desligamento);

Tipo C: Pólo N fixado com componentes de liberação de sobrecorrente, e o pólo N pode atuar com outros três pólos (ligação do pólo N antes do desligamento);

Tipo D: Pólo N fixado com componentes de liberação de sobrecorrente, e o pólo N foi conectado o tempo todo e não atua com outros três pólos para ligar ou desligar.

Disjuntor para distribuição sem código, disjuntor para proteção do motor com 2

Nenhum código para operação direta com alça; P para operação elétrica; Z para girar a manivela.

Classificação de acordo com a corrente nominal do disparador de sobrecorrente:

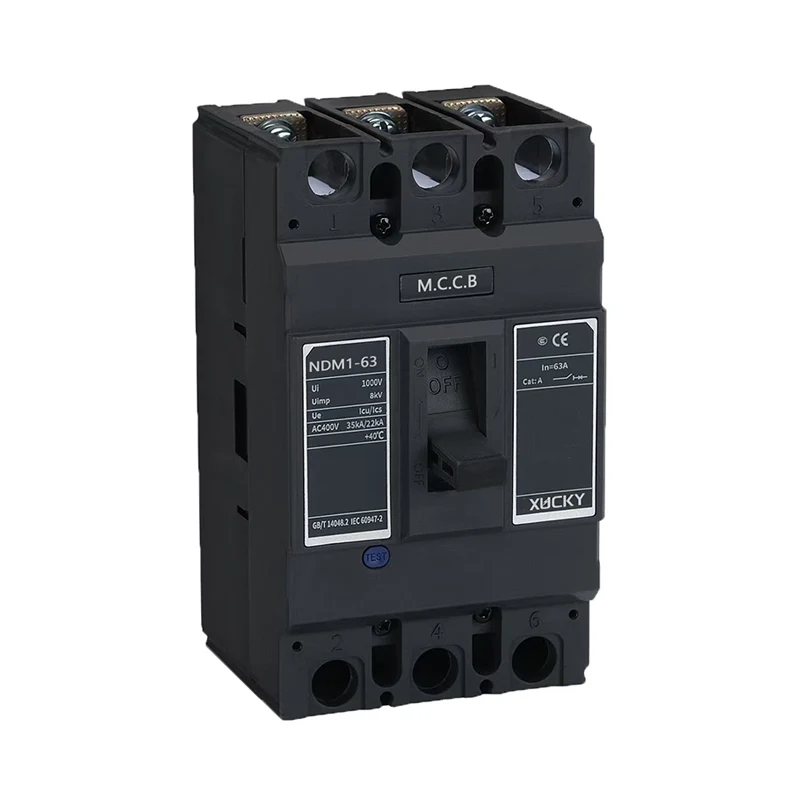

NDM1-63 MCCB tem nove: 6,10,16,20,25,32,40,50,63 A;

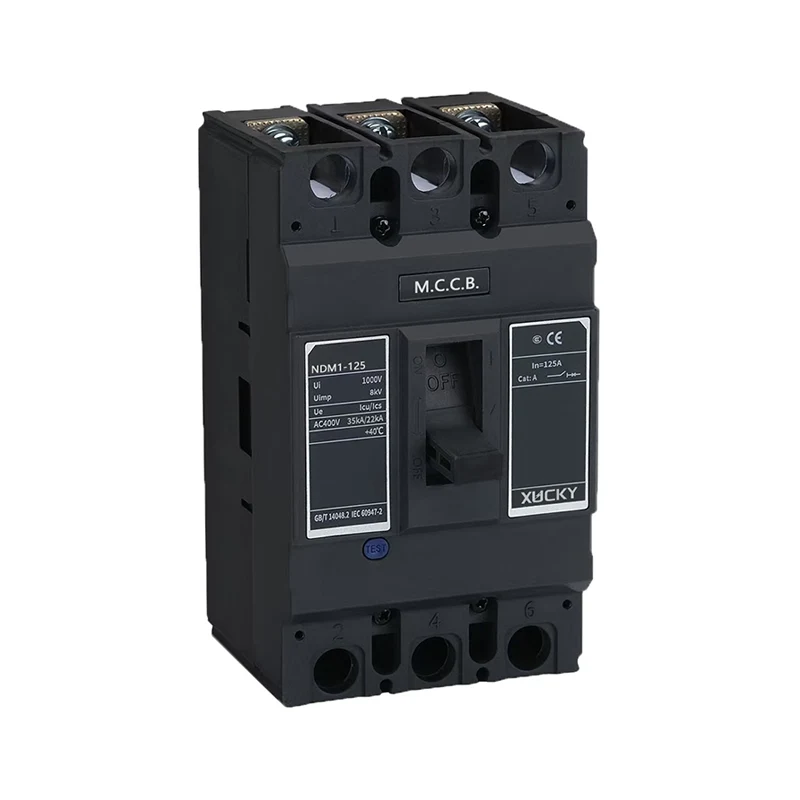

NDM1-125 MCCB tem onze: 16,20,25,32,40,50,63,80,100,125 A;

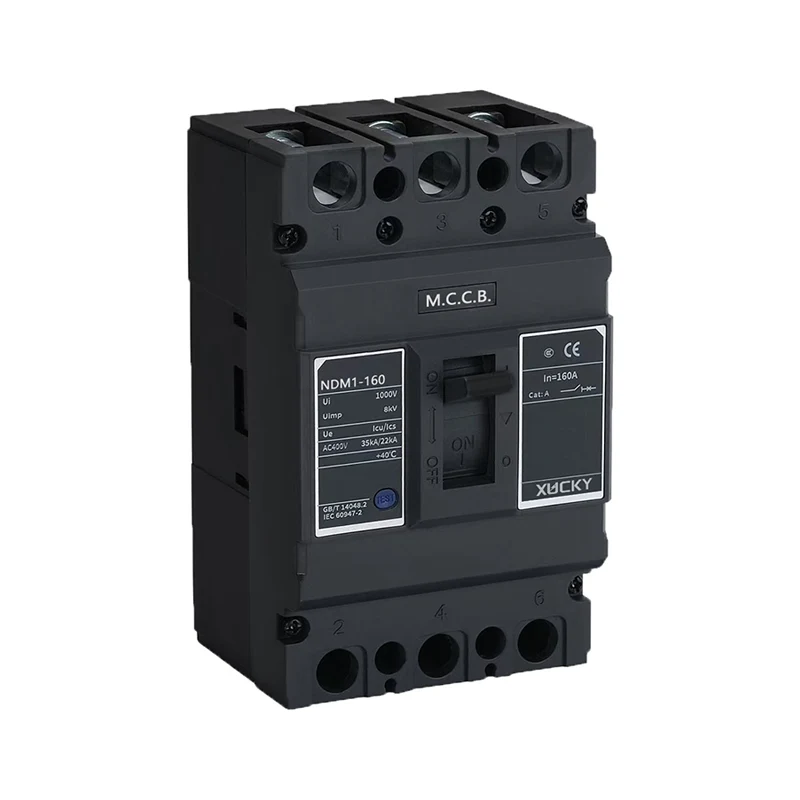

NDM1-160 MCCB tem nove: 32,40,50,63,80.100.125.160 A;

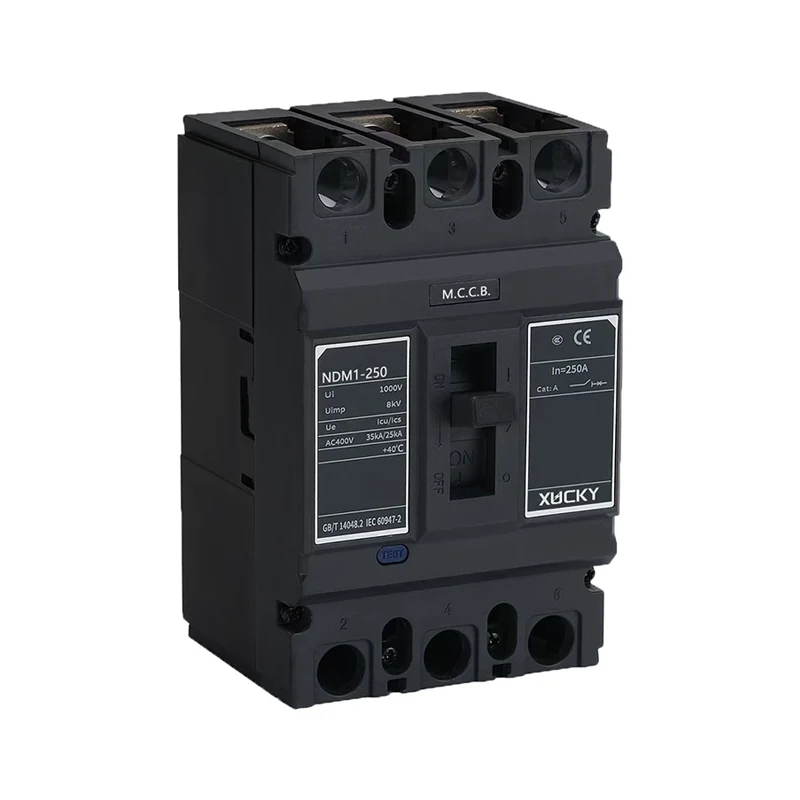

NDM1-250 MCCB tem sete: 125.140.160.180.200.225.250 A;

NDM1-400 MCCB tem cinco: 225.250.315.350.400 A;

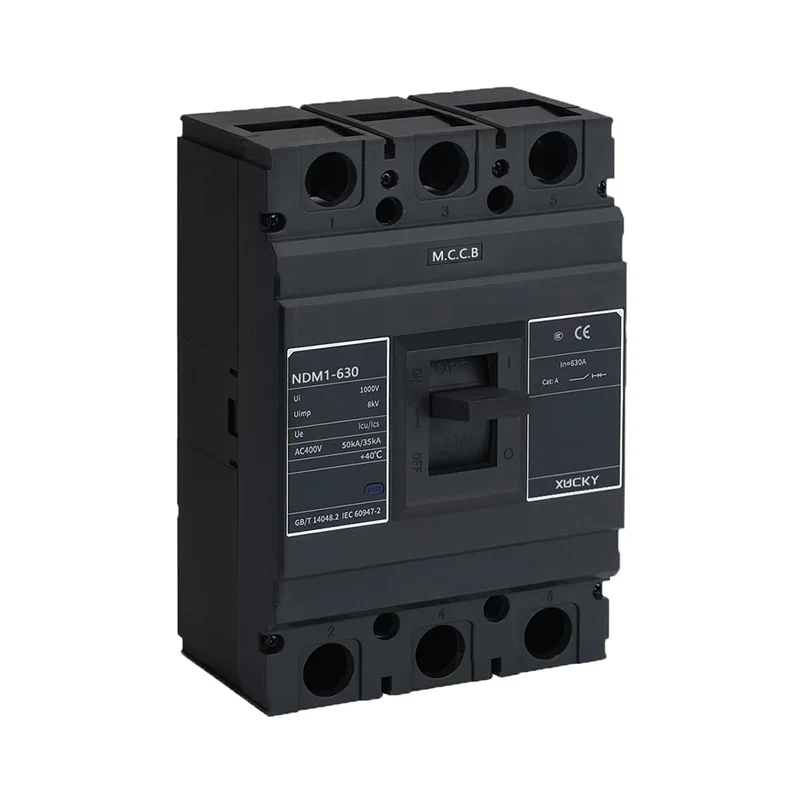

NDM1-630 MCCB tem três: 400.500.630 A;

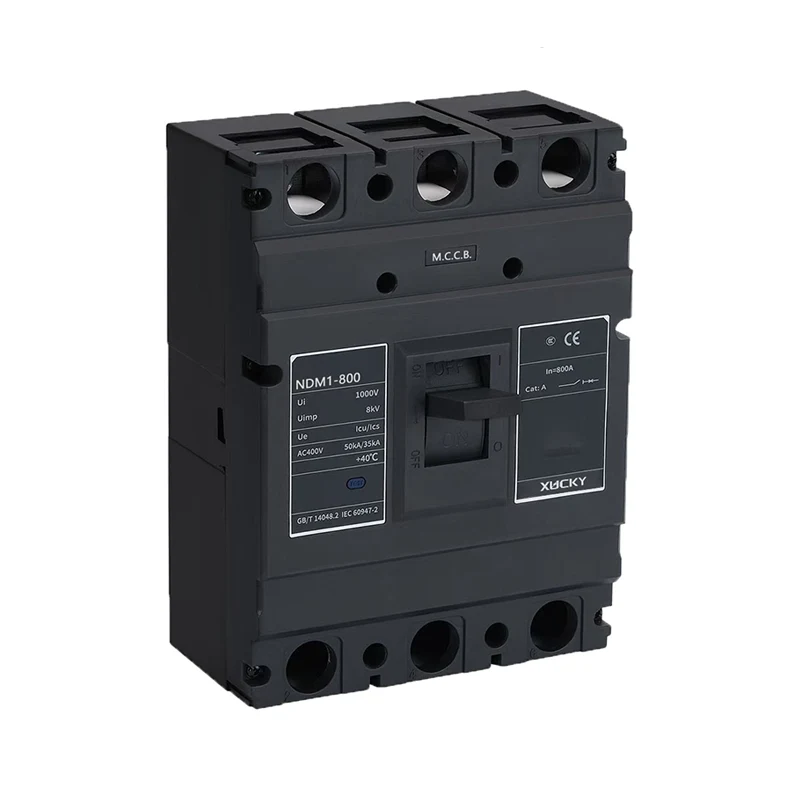

NDM1-800 MCCB tem três: 630.700.800A;

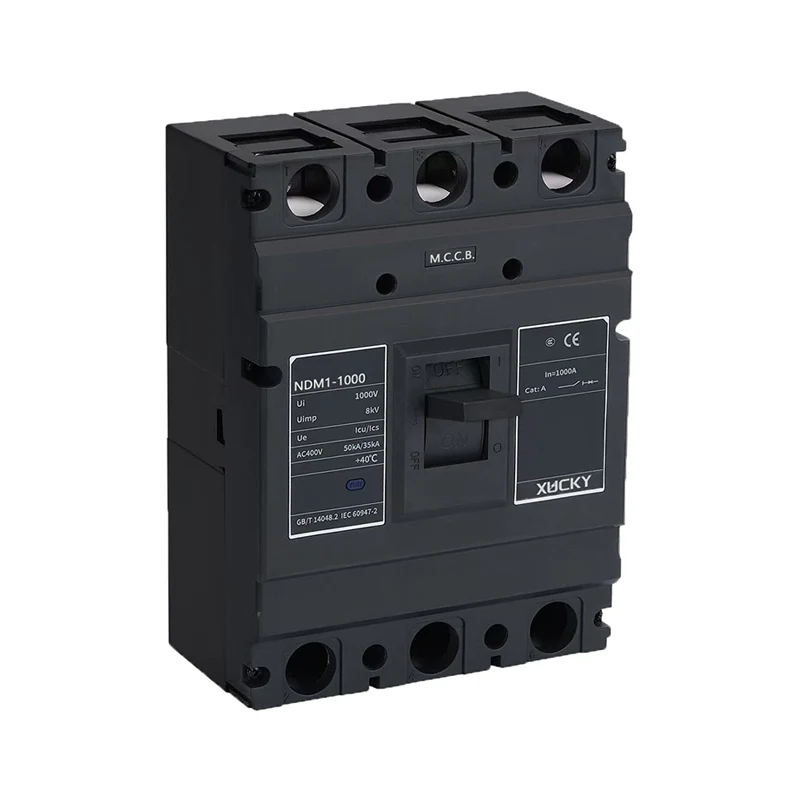

NDM1-1000 MCCB tem dois: 800.1000A.

Nota: 6A possui apenas tipo eletromagnético (instantâneo), não são especificações recomendadas.

De acordo com o método de fiação: fiação na frente da placa, fiação na parte traseira da placa, tipo de inserção da placa.

De acordo com o padrão de liberação de sobrecorrente: tipo termodinâmico-eletromagnético (duplo), tipo eletromagnético (instantâneo).

De acordo com o traje, tem dois tipos: com ou sem traje.

O equipamento inclui acessórios internos e acessórios externos: Os acessórios internos possuem liberação de derivação, liberação de subtensão, contato auxiliar e contato de alarme. Os acessórios externos são o mecanismo de operação da alça giratória, o mecanismo de operação acionado por energia e assim por diante.

De acordo com a capacidade de interrupção: Tipo de interrupção padrão L; Tipo de alta quebra de M-segundos; Tipo de quebra H-alto

Condições normais de operação

■ Temperatura do ar ambiente: -5℃~+40℃, e a temperatura média em 24h é inferior a +35℃.

■ Altitude: A altitude do local de instalação não é superior a 2.000 m.

■ Condições atmosféricas: A umidade relativa do ar na temperatura mais alta +40°C não é superior a 50%; Na baixa temperatura pode haver maior umidade relativa. A umidade relativa média máxima é de 90%, enquanto a temperatura média mensal mínima é de +25°C, e considera as mudanças de temperatura do produto na superfície do gel.

■ Grau de poluição: 3.

Principais parâmetros técnicos

Índice técnico principal

1, o valor de configuração da característica de ação instantânea do disjuntor para distribuição é 10In±20%, NDM1-1000 é 7In±20%; O valor ajustado da característica de ação instantânea do disjuntor para proteção do motor é 12In ± 20%.

2, O valor nominal do disjuntor na Tabela 2.

3, Na temperatura ambiente de +40 ℃, o disjuntor para características de ação de liberação de sobrecorrente de distribuição mostradas na Tabela 3, o disjuntor para características de ação de liberação de sobrecorrente de proteção do motor mostradas na Tabela 4.

Características da ação de interrupção de tempo inverso da liberação de sobrecorrente dos disjuntores para distribuição de energia quando todos os pólos estão ligados ao mesmo tempo

Não.	Corrente de teste	Eu/Entro	Definir hora	Estado inicial
1	Corrente convencional sem disparo	1.05	2h(In>63A),1h(In≤63A)	Frio
2	Corrente convencional sem disparo	1.30	2h(In>63A),1h(In≤63A)	Imediatamente após o Teste 1

O valor de configuração da característica de ação instantânea do disjuntor para distribuição é 10In±20%, e o valor de configuração da característica de ação instantânea do disjuntor para proteção do motor é 12In±20%.

Características da ação de interrupção de tempo inverso da liberação de sobrecorrente dos disjuntores para proteção do motor quando todos os pólos estão ligados ao mesmo tempo

Não.	Eu/Entro	Definir hora	Estado inicial	Observação
1	1.0	>2h	Frio
2	1.2	≤2h	Imediatamente após o Teste 1
3	1.5	≤4min	Frio	10≤n≤225
3	1.5	≤8min	Frio	225 < em ≤ 630
4	7.2	4s≤T≤10s	Frio	10≤In≤225
4	7.2	6s≤T≤20s	Frio	225 < em ≤ 630

Tabela de fatores de redução de mudanças de temperatura

Modelo/Coeficiente/Temperatura	+40℃	+45℃	+50℃	+55℃	+60℃
NDM1-63	1	0.94	0.88	0.80	0.72
NDM1-100	1	0.95	0.89	0.84	0.76
NDM1-225	1	0.96	0.91	0.87	0.82
NDM1-400	1	0.94	0.84	0.80	0.73
NDM1-630	1	0.93	0.88	0.83	0.76
NDM1-800	1	0.93	0.88	0.83	0.76
NDM1-1250	1	0.88	0.83	0.79	0.76

Dimensões de contorno e instalação

NDM1-63、 125、1 60、250 Contorno e dimensão de instalação da fiação na frente da placa

NDM1-400、 630、 800、 1000 Contorno e dimensão de instalação da fiação na frente da placa

Acessórios de disjuntores

1. Acessório interno dos disjuntores

1.1 Liberação de derivação

Tensão nominal de alimentação do controle do disparador: AC50Hz, 230V, 400; DC110V, 220V, 24V; Quando entre 70% ~ 110%, pode quebrar o disjuntor de forma confiável.

Quando a tensão nominal de alimentação de controle do disparador de derivação é DC24V, o comprimento máximo do fio de cobre deve atender aos seguintes requisitos

Controle avaliado tensão de alimentação Uc (DC24V)/área do condutor	1,5mm²	2,5mm²
100%Uc 85%Uc	150m 100m	250m 160m

Se os requisitos da tabela acima não forem atendidos, recomenda-se projetar o circuito de controle do relé de derivação usando a figura a seguir

1.2 Liberação de subtensão

Quando a tensão da fonte de alimentação cai para a tensão nominal de liberação de subtensão de 70% a 35% da faixa, o disjuntor de liberação de subtensão quebra confiável; quando a tensão de alimentação está abaixo da tensão nominal, liberação de subtensão 35%, liberação de subtensão para evitar que o disjuntor seja fechado; quando a tensão de alimentação é superior a 85% da tensão nominal do relé de subtensão, o relé de subtensão garante que o disjuntor esteja fechado. As bobinas de subtensão são classificadas em AC50Hz, 230V, 400V.

Nota Especial: O disjuntor com liberação de subtensão, somente na subtensão com tensão nominal, que pode abrir e fechar normalmente.

1.3 Liberação dedicada de medidor pré-pago

A tensão operacional nominal Ue da liberação dedicada do medidor pré-pago é AC230/50Hz, pode funcionar normalmente na faixa de (65% ~ 110%) Ue. Quando o Ctrl é cortado, o disjuntor atrasará 0,5s ~ 2s para abrir. Diagrama de fiação da liberação dedicada do medidor pré-pago

1.4 O valor nominal dos contatos auxiliares e contatos de alarme na Tabela 5

Classificação

Corrente térmica convencional (Ith)

Corrente nominal quando

CA 400V Ie(AC-15)

Corrente nominal quando

DC 220V Ie(DC-13)

Contato auxiliar

0.4

0.15

Contato de alarme

0.3

0.15

um. Contato auxiliar

b. Contato de alarme

Os contatos de alarme não atuam quando o disjuntor abre e fecha normalmente, os contatos de alarme alternam entre abertura normal e fechamento normal somente após disparo livre ou disparo por falha.

2. Acessório Externo para Disjuntores

2.1 Mecanismo de operação do motor. O valor nominal e o código são mostrados na Tabela 6.

Categoria/Modelo	NDM1-63. 125.160. 250	NDM1-400. 630.800.1000
Tipo de estrutura	Eletroímã	Motor
Código de tensão CA	AC50Hz、230V、400	AC50Hz、230V、400
Código de tensão CC	DC110V、220V	DC110V、220V

NOTA: Após o disparo do disjuntor com mecanismo de operação elétrico, o mecanismo de operação elétrica deve fazer o disjuntor dobrar novamente, para então ele poder fechar.

Cartas correspondentes	Nome da função	Função correspondente ao modelo
a	Recursos do modelo	Caixa moldada NDM1 Disjuntor
b	Código atual com classificação de quadro	63A、125A、160A、250A、 400A、630A、800A、 1000A
c	Característica de capacidade de ruptura código	quebra padrão tipo;
d	Código do modo de operação	Nenhum código para identificador operação; P para elétrico operação; Z para girar a manivela operação
e	Pólo	3-três pólos; 4-quatro pólos
f	Nome da versão	2 Eletromagnético liberar; 3 Liberação dupla
g	Acessório	00 Sem acessório 08 Contato de alarme 10 Liberação de derivação 20 Contato auxiliar 30 Liberação de subtensão 40 Liberação de derivação, contato auxiliar 50 Liberação de derivação, Liberação de subtensão 60 Dois conjuntos de contatos auxiliares 70 Contato auxiliar, relé de subtensão 18 Liberação de derivação, contato de alarme 28 Contato auxiliar, Contato de alarme 38 Liberação de subtensão, contato de alarme 48 Liberação de derivação, Contato auxiliar, Contato de alarme 58 Liberação de derivação, Liberação de subtensão, Contato de alarme 68 Dois conjuntos de contatos auxiliares, contato de alarme 78 Contato auxiliar, Liberação de subtensão, Contato de alarme Liberação dedicada de medidor pré-pago de 10 anos Liberação dedicada do medidor pré-pago 40Y, contato auxiliar Liberação dedicada do medidor pré-pago 50Y, contato auxiliar, liberação de subtensão Liberação dedicada do medidor pré-pago 18Y, contato de alarme Liberação dedicada do medidor pré-pago 48Y, contato auxiliar, contato de alarme Liberação dedicada do medidor pré-pago 58Y, liberação de subtensão, contato de alarme
h	Aplicativo	Nenhum código para distribuição; 2 para motor proteção
i	Produtos convencionais	Nenhum código; T para transparente cobrir produtos
j	Amperagem	10,16,20,25,32,63,80,100,125,160,180,200 、 225 、 250 、 315 、 350 、 400 、 500 、 630 、 700 、 800 、 1000

Exemplo: NDM1-63/33102 63A significa disjuntor em caixa moldada tipo NDM1, a corrente nominal da estrutura é 63A, a capacidade de interrupção é o tipo padrão, operação por alavanca, 3 pólos, liberação dupla, com liberação shunt, para proteção do motor, a corrente nominal é 63A .

A seleção, instalação e uso devem ser consistentes com o manual do produto ou com os padrões nacionais relevantes.

Nota: O tipo N-pólo do disjuntor 4P é dividido em tipo A, tipo B, que não é especificado como padrão para tipo B.
