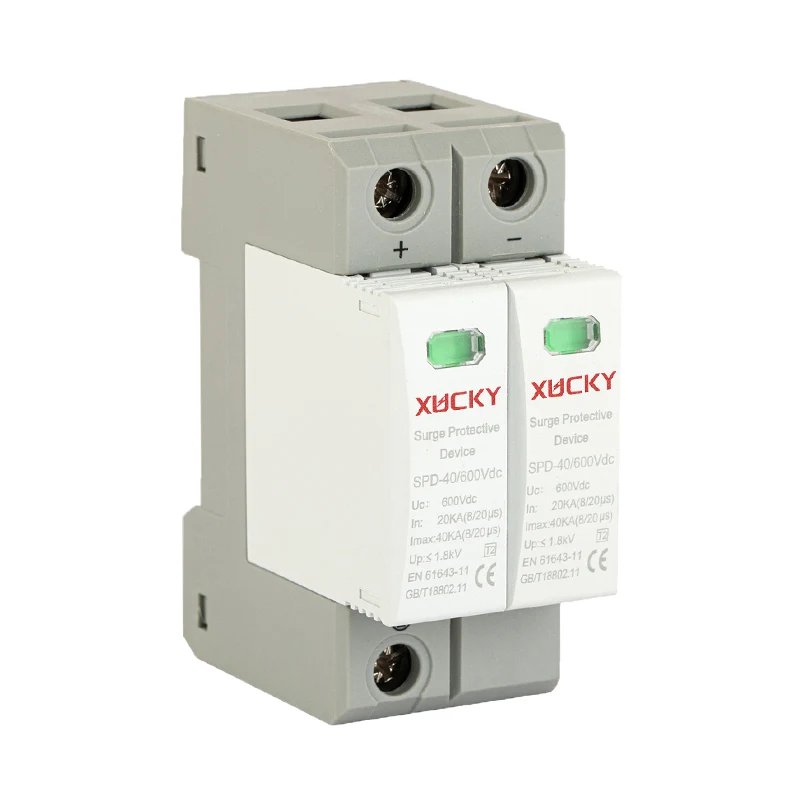

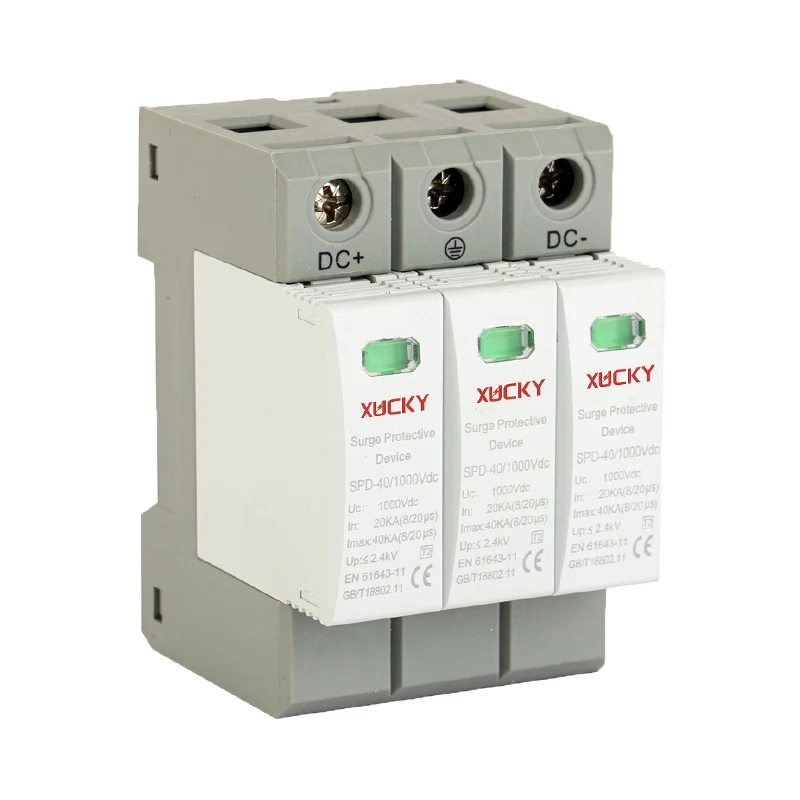

Dispositivo de proteção contra surtos fotovoltaicos SPD

O dispositivo de proteção contra surtos fotovoltaicos SPD é amplamente utilizado em caixas combinadoras fotovoltaicas, inversores de energia, gabinetes de distribuição DC, etc. Ele tem as vantagens de alta corrente de descarga, tempo de resposta rápido e baixa tensão residual. A tensão fotovoltaica máxima atinge UC≤1200VDC.

CARACTERÍSTICAS

1. Tipos de tensão: DC500V 690V 800V 1000V 1200V;

2. 8/20µs, proteção T2;

3. Alta capacidade de descarga, resposta rápida, conectável;

4. Dispositivos duplos de desconexão térmica, proporcionando proteção mais confiável;

5. Exibição visual da janela, verde significa normal, vermelho significa defeito (é necessário alterar o novo módulo);

6. Terminal remoto opcional.

PARÂMETROS TÉCNICOS ELÉTRICOS

DIAGRAMA DE FIAÇÃO

ESTRUTURA PRINCIPAL E PRINCÍPIO DE FUNCIONAMENTO

No sistema de geração de energia fotovoltaica, os dispositivos de proteção são conectados entre os pólos positivo e negativo da linha e o terra. Em circunstâncias normais, o dispositivo de proteção está num estado de alta resistência. Quando ocorre uma sobretensão de surto na rede elétrica devido a quedas de raios ou outros motivos, o dispositivo de proteção conduzirá imediatamente em nanossegundos, introduzindo a sobretensão de surto no solo, protegendo assim os equipamentos elétricos da rede elétrica. Quando a tensão de surto passa pelo dispositivo de proteção e desaparece, o dispositivo de proteção voltará a um estado de alta resistência. Isso não afetará a operação normal da rede elétrica. O diagrama esquemático elétrico do protetor contra surtos é mostrado na figura a seguir.

CHIP

ESBOÇO E DIMENSÕES DE INSTALAÇÃO

2P

3P

APLICATIVO

●Inversores Solares: Para proteger os componentes eletrônicos sensíveis dentro dos inversores contra surtos de corrente e tensão.

●Painéis Solares: Integrados nas caixas de junção dos painéis solares para proteger os painéis individuais contra surtos.

●Caixas combinadoras CC: Em sistemas solares centralizados, os SPDs são usados ​​para proteger a saída CC combinada de vários conjuntos de painéis solares.

●Sistemas de armazenamento de baterias: Para proteger as baterias e os componentes eletrônicos associados contra condições de sobretensão.

●Sistemas solares ligados à rede e fora da rede: Garantir a segurança e a estabilidade das instalações de energia solar ligadas à rede e autónomas.

●Controladores de carga: Em sistemas alimentados por energia solar com controladores de carga para proteção contra picos de tensão que podem danificar o controlador ou as cargas conectadas.
