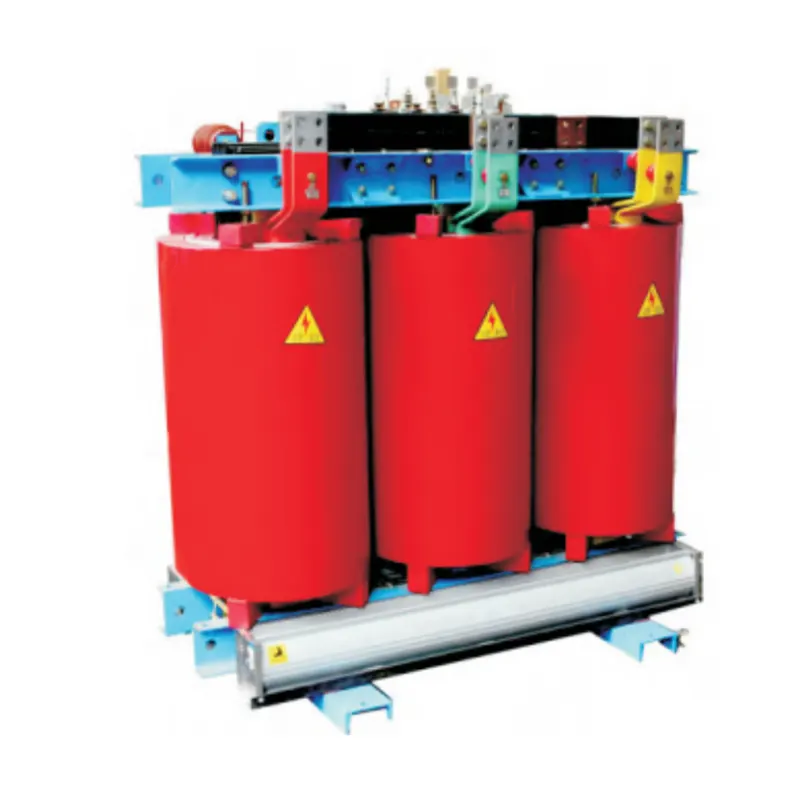

Como fabricante e fornecedor profissional de transformadores na China, a XUCKY gostaria de fornecer transformadores de potência do tipo seco SCB10 de alta qualidade. Comparado aos transformadores imersos em óleo, este tipo de produto possui características em termos de segurança, desempenho contra incêndio e requisitos de manutenção, mas geralmente possui custo inicial mais elevado e volume de equipamento relativamente grande na mesma potência nominal.
Núcleo magnético: Feito de chapa de aço silício laminada a frio de alta qualidade, a espessura de uma única folha é geralmente entre 0,23 mm e 0,3 mm, o que pode efetivamente reduzir a perda de corrente parasita e a perda de histerese. O núcleo é montado com juntas escalonadas e fixado com materiais não magnéticos para garantir estabilidade estrutural e baixo ruído operacional.
Enrolamentos: Os enrolamentos são feitos de condutores de cobre ou alumínio tratados com materiais isolantes como fibra de vidro, Nomex ou epóxi. Seu projeto de estrutura inclui enrolamento em camadas, laminado e concêntrico, entre os quais o enrolamento laminado tem melhor tolerância a curto-circuito e desempenho de dissipação de calor.
Sistemas de isolamento: Classificados de acordo com os limites de aumento de temperatura na IEC 60076-11, incluindo categorias comuns como Classe B (130°C), Classe F (155°C), Classe H (180°C) e Classe C. O processo de fundição de resina epóxi é amplamente utilizado na fabricação de transformadores de média tensão, que podem fornecer boas propriedades mecânicas e resistência à corrosão química.
Sistema de resfriamento: O resfriamento a ar natural (AN) é usado como padrão para transformadores de baixa potência. Para transformadores de capacidade superior, pode ser utilizado um sistema de resfriamento por ar forçado (AF), que, em conjunto com a operação do ventilador, pode aumentar a capacidade de saída em aproximadamente 30% a 50%. Alguns projetos de transformadores também integram radiadores ou sistemas de dutos de ventilação para otimizar o fluxo de ar ao redor dos enrolamentos e do núcleo.
Acessórios: Oferecemos uma ampla gama de opções de gabinetes, desde a construção de estrutura aberta para ambientes internos limpos até gabinetes fechados com proteção IP23 ou IP54 para ambientes externos ou empoeirados. Esses gabinetes garantem ventilação adequada, bloqueando efetivamente a entrada de materiais estranhos e evitando o contato acidental com peças energizadas.
Os transformadores de potência do tipo seco funcionam segundo o princípio da indução eletromagnética. Quando a corrente alternada passa pelo enrolamento primário, um fluxo magnético alternado é gerado no núcleo de ferro, que passa pelo enrolamento secundário, induzindo assim uma força eletromotriz no enrolamento secundário. Ao ajustar a relação de espiras dos enrolamentos primário e secundário, a tensão pode ser aumentada ou diminuída e a transmissão e conversão de energia elétrica podem ser concluídas. Todo o processo de transferência de energia é realizado em ambiente seco composto por meio isolante sólido, sem refrigeração líquida ou meio isolante.
Segurança: Nenhum óleo isolante líquido inflamável, elimina fundamentalmente o risco de incêndio e riscos ambientais, atende aos rígidos padrões de segurança de arranha-céus, hospitais, data centers e outros locais.
Baixa manutenção: Não há necessidade de monitoramento e tratamento de óleo isolante, não há necessidade de manutenção regular, como testes de qualidade do óleo (como análise de gases dissolvidos), nenhum perigo oculto de vazamento de óleo e baixo custo abrangente ao longo do ciclo de vida.
Favorável ao meio ambiente: Sem risco de vazamento de óleo poluindo o solo ou a água, de acordo com LEED, BREEAM e outros padrões de avaliação de edifícios verdes.
Instalação flexível: Os transformadores de distribuição do tipo seco SCB 10 são adequados para instalação em ambientes internos e confinados e podem se adaptar a uma ampla faixa de operação de temperatura (-30 ℃ a + 50 ℃) sob a classe de isolamento correspondente. Operação de baixo ruído: Ao otimizar o design da estrutura de fixação e enrolamento do núcleo, o ruído operacional é geralmente de 45 a 65 dB (1 metro de distância), adequado para edifícios de escritórios, áreas residenciais e outros ambientes sensíveis ao ruído.
Prédios comerciais: Sistemas de distribuição para shopping centers, hotéis, aeroportos e outros locais, levando em consideração a segurança e o aproveitamento do espaço.
Campo industrial: Fábricas, refinarias, minas, etc. para conversão de energia local e fornecimento de energia para acionamento de motores.
Energia renovável: Nosso transformador tipo seco isolado com resina pode ser usado em estações de energia solar e parques eólicos para obter aumento e queda de tensão para se adaptar ao acesso à rede ou ao consumo local.
Data center: Fornece energia estável para equipamentos de TI com alta eficiência e baixa distorção harmônica.
Infraestrutura urbana: Metrô, hospitais, arranha-céus e outros locais com rígidos requisitos de segurança contra incêndio substituem transformadores imersos em óleo.
Inspeção periódica: Inclui inspeção visual do estado do isolamento, estanqueidade dos pontos de conexão e acúmulo de poeira; o teste de aumento de temperatura deve ser realizado sob carga todos os anos.
Monitoramento de temperatura: Monitoramento contínuo de pontos quentes de enrolamentos e núcleos por meio de sensores PT100 integrados ou câmeras infravermelhas para garantir que as temperaturas não excedam os limites da classe de isolamento.
Detecção de descarga parcial: Medição de descarga parcial on-line ou off-line de transformadores de média e alta tensão (>10kV) para avaliar o estado do sistema de isolamento.
Limpeza e manutenção: Utilizar ar comprimido ou aspirador para limpar os canais e superfícies de dissipação de calor e manter uma ventilação suave; evitando usar água ou solventes químicos para limpar diretamente as peças isolantes. Gestão de vida: Vida útil esperada de 25 a 30 anos em condições normais de manutenção; testes de resistência de isolamento são recomendados a cada 3 a 5 anos para avaliar a rigidez dielétrica.
Materiais ecológicos: Resina epóxi de base biológica e materiais de núcleo recicláveis são usados para reduzir o impacto do ciclo de vida do produto no meio ambiente.
Monitoramento inteligente: Sensores IoT integrados permitem coleta e análise em tempo real de dados de temperatura, umidade, descarga parcial e vibração, além de oferecer suporte à manutenção preditiva com base em plataformas de nuvem.
Design eficiente: Ao otimizar a estrutura do circuito magnético e os materiais do enrolamento (como núcleo de liga amorfa), obtém-se maior eficiência energética, em linha com o design ecológico da UE e os padrões de eficiência energética Tier 2 do Departamento de Energia dos EUA.
Estrutura compacta: Aplicação de refrigeração líquida indireta e outras tecnologias avançadas de dissipação de calor, garantindo ao mesmo tempo a densidade de energia e reduzindo o tamanho do equipamento, para se adaptar às restrições do espaço urbano.
Design modular: Enrolamento modular e estrutura central, fácil de transportar, instalação e posterior transformação de expansão.
Normas internacionais: IEC 60076-11 (norma geral para transformadores do tipo seco), IEEE C57.12.01 (transformadores de distribuição do tipo seco)
Código de segurança: IEC 61140 (Proteção contra choque elétrico), NFPA 70 (NEC) Artigo 450 para instalações na América do Norte
Requisitos ambientais: conformidade com RoHS e regulamentos de registro de produtos químicos REACH.
Os transformadores de potência do tipo seco continuam a ser adotados à medida que as indústrias priorizam segurança, sustentabilidade e confiabilidade. Os seus avanços técnicos, juntamente com requisitos regulamentares rigorosos, posicionam-nos como uma pedra angular da infra-estrutura eléctrica moderna, especialmente em ambientes urbanos e ambientalmente sensíveis.
