O disjuntor pneumático (ACB) é um dispositivo de proteção elétrica usado para sobrecargas, curtos-circuitos e falhas de aterramento, curto-circuito e proteção contra sobrecorrente, principalmente no painel LT na subestação e no quadro de distribuição principal. É usado para maior capacidade de transporte de corrente.
 |
O disjuntor pneumático (ACB) é um dispositivo de proteção elétrica usado para sobrecargas, curto-circuitos e falhas à terra, curto-circuito e proteção contra sobrecorrente, principalmente no painel LT na subestação e no quadro de distribuição principal. É usado para maior capacidade de transporte de corrente.
Fechando Operação Quando o ACB está na posição fechada, a corrente flui através de seus contatos principais. A bobina de fechamento, que é um dispositivo eletromagnético, é energizada para fechar o disjuntor. À medida que a bobina de fechamento é energizada, ela pulsa o mecanismo de operação, fechando os contatos principais e permitindo corrente para fluir Operação de disparo A operação de disparo ocorre quando há uma falha ou sobrecarga no sistema elétrico. Vários dispositivos de proteção, como relés de sobrecarga térmica, relés magnéticos ou relés eletrônicos. monitoram a corrente que flui através do circuito. Se a corrente exceder o limite predefinido, o dispositivos de proteção sinalizam a bobina de desarme para desenergizar iniciando a operação de desarme Extinção do Arco Quando o ACB abre, forma-se um arco devido à interrupção do fluxo de corrente. O arco gera altas temperaturas e gases ionizados Para extinguir o arco, o ACB depende do ar circundante. O arco é puxado para dentro de calhas de arco onde é submetido ao efeito de resfriamento do ar circundante, fazendo com que o arco perca energia e eventualmente se extinga. Chutes de arco Os chutes de arco são projetados para redirecionar o arco para um caminho controlado, dividindo-o em segmentos menores e alongando seu caminho. As calhas de arco fornecem uma série de placas ou aletas que interrompem o arco e criam turbulência, auxiliando na extinção do arco de forma mais rápida e eficaz Liberação de Energia À medida que o arco se extingue, a liberação de energia é controlada, minimizando danos aos componentes do disjuntor.
|

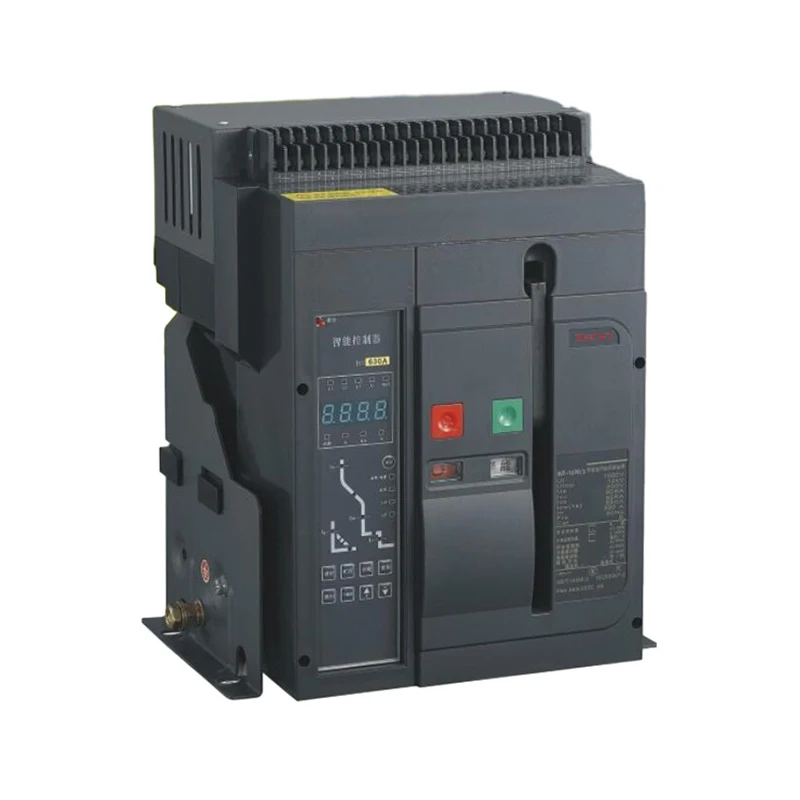

O disjuntor pneumático inteligente XUW2-1 Série 600 (doravante denominado disjuntor) é adequado para redes de distribuição com frequência de AC 50Hz, tensão nominal de trabalho de até 690V e corrente nominal variando de 200A a 1600A.
É usado para distribuir energia elétrica e proteger linhas e equipamentos de energia contra sobrecarga, curto-circuito, subtensão, aterramento monofásico (vazamento) e outras falhas. O disjuntor possui função de proteção inteligente e proteção seletiva precisa, pode melhorar a confiabilidade da fonte de alimentação e evitar quedas de energia desnecessárias. Enquanto isso, possui interface de comunicação de tipo aberto, que é conveniente para conexão fieldbus, e pode ser usado para quatro operações remotas para atender aos requisitos do centro de controle e sistema de automação. Equipado com transformador de vazamento correspondente e controlador inteligente, a proteção contra vazamento pode ser alcançada.
O disjuntor possui função de isolação e é representado pelo símbolo “_ /x”
O disjuntor com corrente nominal de trabalho de 630A e inferior também pode ser utilizado para sobrecarga, curto-circuito, perda de fase, subtensão e proteção de terra do motor em rede de distribuição AC 50 (60) Hz, 400V. Em condições normais, o disjuntor também pode servir para comutação infrequente do circuito e partida infrequente do motor.
O disjuntor está em conformidade com GB14048.1-2012 Equipamento de manobra e controle de baixa tensão - Parte 1: Regras gerais; E GB14048.2-2008 Aparelho de manobra e controle de baixa tensão - Parte 2: Disjuntores; GB14048.4-2020 Aparelhagem e controle de baixa tensão - Parte 4-1: Contatores e partidas de motor - Contatores eletromecânicos e partidas de motor (incluindo protetor de motor)
| Modelo | XUW2-1600 | ||||||
| Corrente nominal do grau de carcaça Inm (A) | 1600 | ||||||
| Corrente nominal ln (A) | 200,400,500,630,800,1000,1250,1600 | ||||||
| Tensão nominal de operação Ue(V) | AC400,AC690 | ||||||
| Frequência operacional (Hz) | 50Hz/60Hz | ||||||
| Tensão nominal de isolamento Ui(V) | 1000 | ||||||
| Tensão nominal de tolerância ao impacto Uimp(kV) | 12 | ||||||
| Tensão de tolerância de frequência de energia U(V)1min | 3500 | ||||||
| O número de | 3,4 | ||||||
| Corrente nominal de pólo N In(A) | 100%cln | ||||||
| Usar categoria | GB14048.2 | B | |||||
| Limite nominal de capacidade de interrupção de curto-circuitoLcu (kA)(valor efetivo) | AC400V | 65 | |||||
| AC690V | 50 | ||||||
| AC400V | 55 | ||||||
| Capacidade nominal de interrupção de curto-circuito | AC690v | 42 | |||||
| LCS (kA)(valor efetivo) | AC400V | 143 | |||||
| AC690V | 105 | ||||||
| Capacidade nominal de conexão de curto-circuito | AC400V | 50 | |||||
| AC690v | 42 | ||||||
| Tempo de pausa completo (sem atraso adicional)(MS) | 25 | ||||||
| Hora de fechamento (MS) | Máx. 70 | ||||||
| Vida elétrica (vezes) | AC400V | In=200A~630A | 1500 | ||||
| Entrada=800A~1250A | 1000 | ||||||
| In=160OA | 800 | ||||||
| AC690v | In=200A~630A | 100o | |||||
| ln=80OA~1250A | 650 | ||||||
| ln=1600A | 500 | ||||||
| Vida mecânica (tempos) | Manutenção gratuita | 15000 | |||||
| Faça uma manutenção | 20000 | ||||||
| Dimensões (largura X altura X profundidade)mm | Tipo fixo | 3P | 260×310×240 | Tipo de gaveta | 3P | 275×345×330 | |
| 4P | 330×310×240 | 4P | 345×345×330 | ||||
