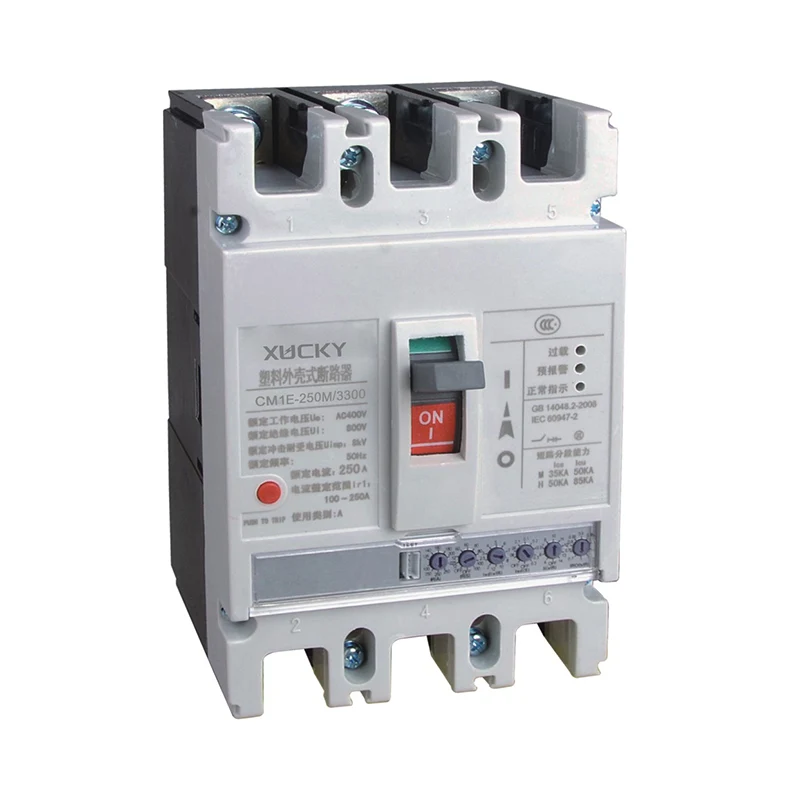

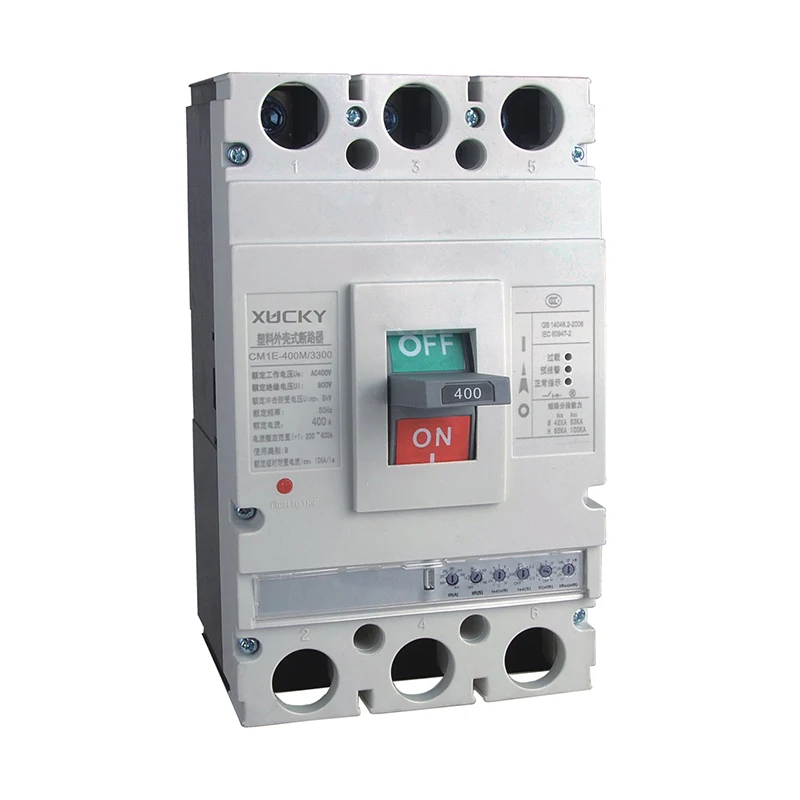

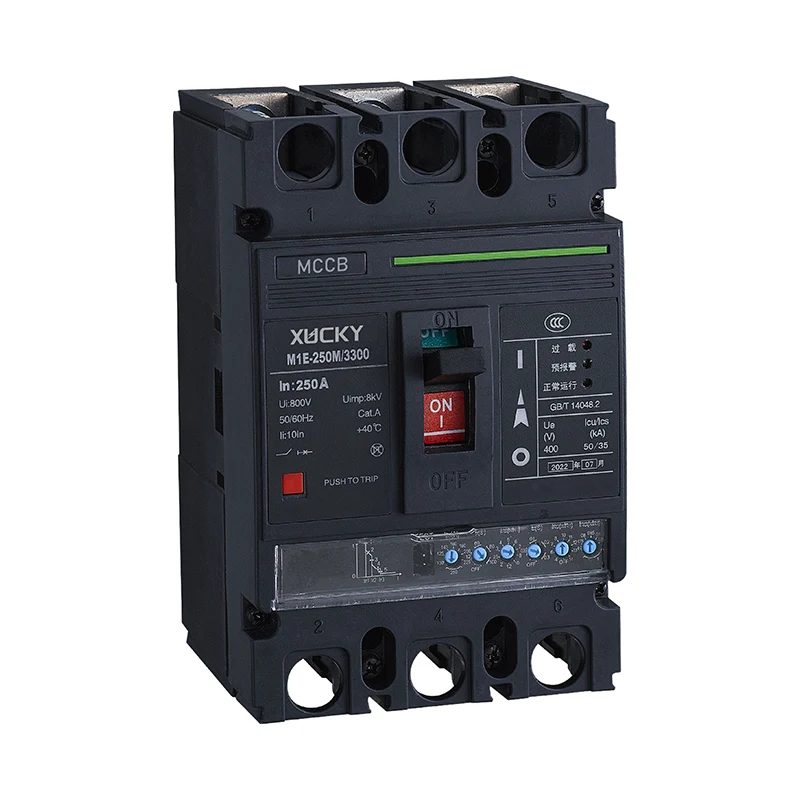

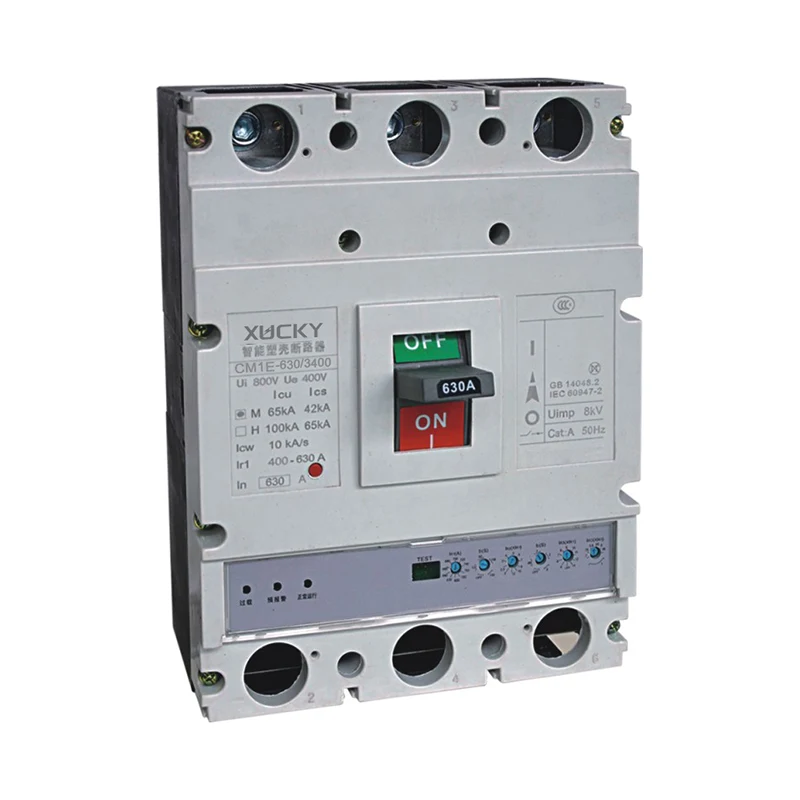

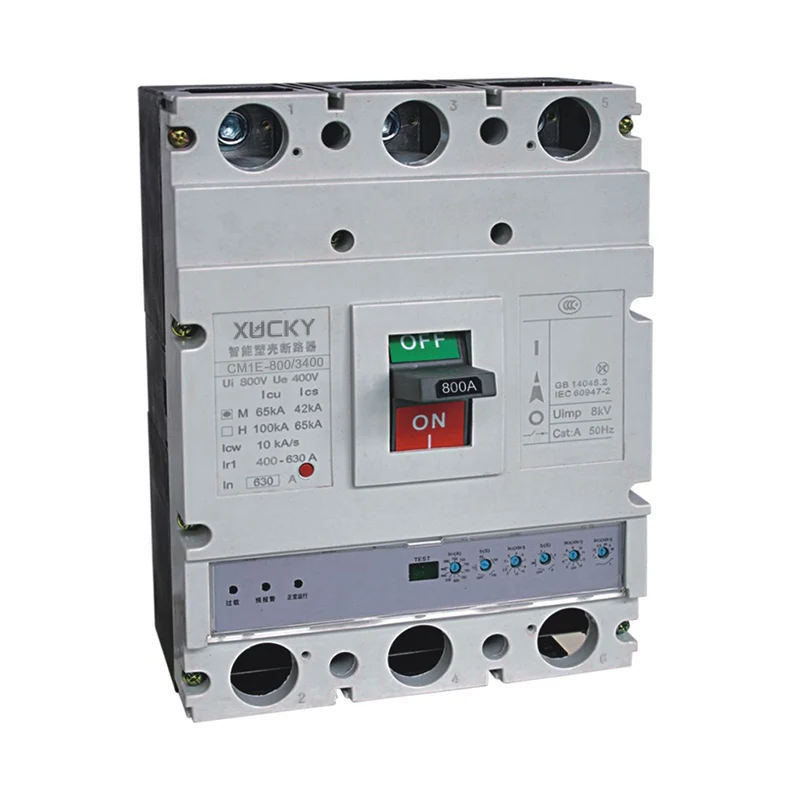

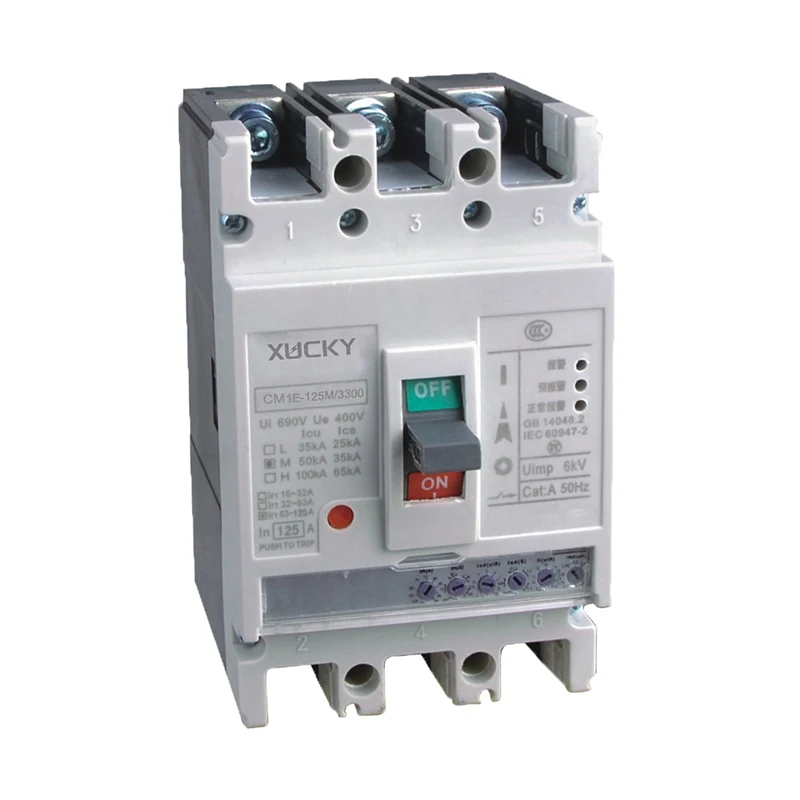

Disjuntor de caixa moldada CM1E

Escopo de aplicação

CM1E Baixa corrente de baixa tensão Ajuste o disjuntor (a seguir referido como disjuntor), o disjuntor possui tamanho pequeno, alta capacidade de ruptura, arco curto, anti -vibração. Sua tensão de isolamento nominal é de 800V, adequada para a rede de distribuição de 50Hz, com tensão classificada AC400V, corrente classificada até 1250A e abaixo, usada para distribuir energia elétrica e proteger o circuito e o equipamento de energia da sobrecarga, curto-circuito, subtensão e outras falhas. Também pode ser usado para a conversão pouco frequente da linha e o início pouco frequente do motor. O disjuntor pode ser instalado verticalmente ou instalado horizontalmente. O disjuntor de baixa tensão tem função de isolamento.

Principais características

O disjuntor de caixa moldada eletrônica ajustável CM1E possui três funções de proteção, o disjuntor com a categoria de utilização B conectada com outro dispositivo de proteção de curto-circuito no mesmo circuito tem completamente opcional sob circunstância de curto-circuito; Com cinco recursos de disparo, o usuário pode definir o equipamento através da liberação de derivação de acordo com a corrente de carga, a liberação eletrônica de derivação é alimentada pelo próprio disjuntor; O sinal de corrente e a potência de controle são do transformador do circuito do círculo instalado no disjuntor; Com a liberação de derivação de proteção contra incêndio para alarmante, mas não a viagem, quando a corrente de carga é sobrecarregada, o disjuntor não tropeça e emite o contato passivo, acionando o dispositivo de alarme correspondente; As dimensões e especificações são as mesmas que as do CM1 MCCB, a instalação pode ser alterada.

Nota: Na configuração, o interruptor de discagem deve ser definido no lugar!

Observação:

1. Ajuste a corrente de atraso de sobrecarga de longa ação IR1, de acordo com a corrente classificada por disjuntor, os arquivos 4-10 podem ser ajustados;

2. Ajuste o tempo de ação de atraso longo T1, 4 arquivos podem ser ajustados;

3. Ajuste a corrente de ação curta de curto-circuito IR2, 9 arquivos podem ser ajustados;

4. Ajuste o tempo de ação de atraso curto T2, 4 arquivos podem ser ajustados;

5. Ajuste a ação da corrente de ação instantânea de ação curto-circuito, 9 arquivos podem ser ajustados;

6. Ajuste a corrente de ação pré-alarm IR0, 7 arquivos podem ser ajustados.

Principais parâmetros de tecnologia

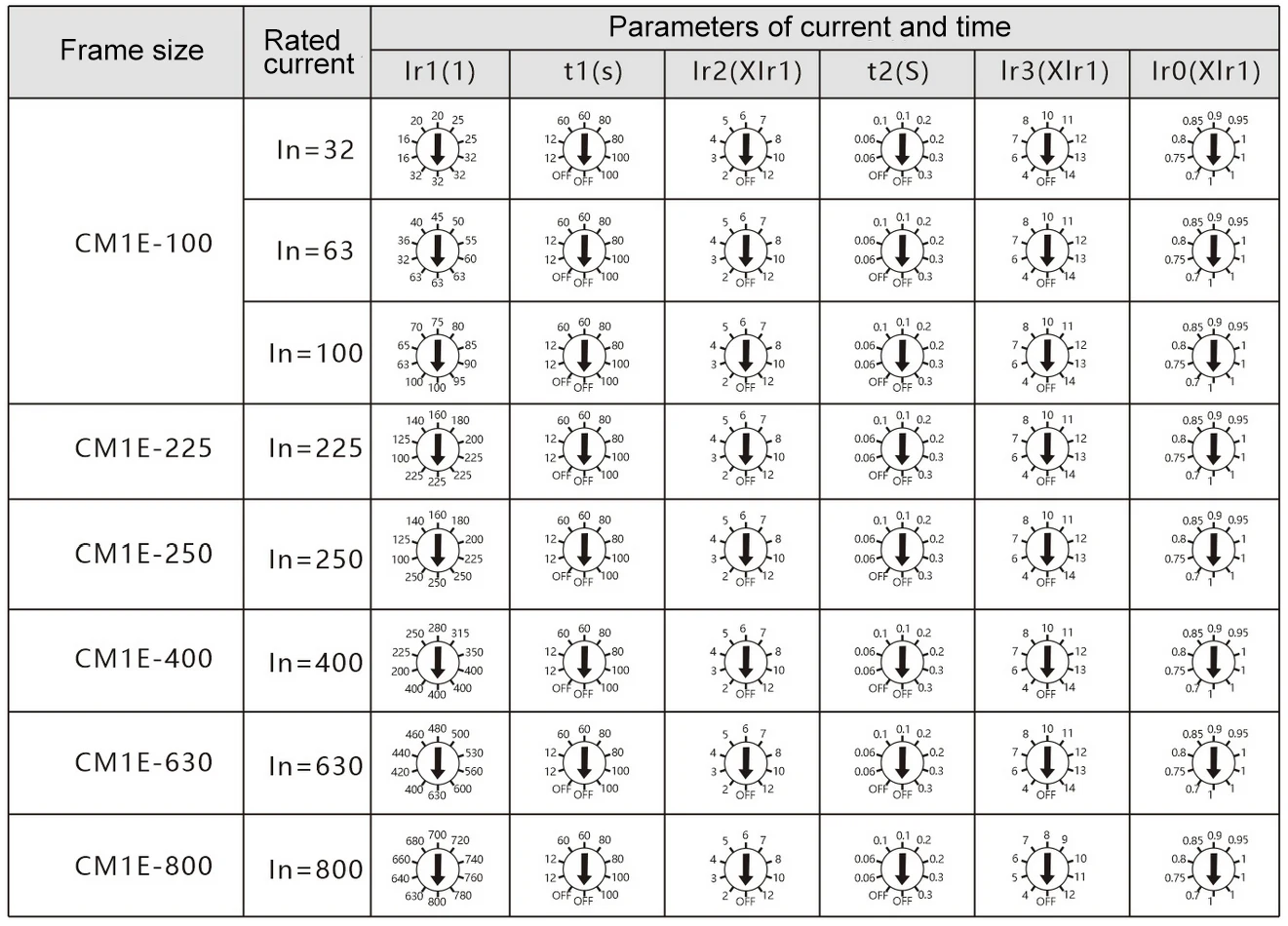

O intervalo de configuração do controlador inteligente é mostrado na tabela

Os principais dados técnicos do disjuntor são mostrados na tabela

Características da liberação

um. Características da unidade de viagem elétrica

Com o tempo inverso de longa data sobrecarrega, o tempo inverso de curto prazo de curto prazo, o limite de tempo de atraso de curto-circuito, ação instantânea de curto-circuito e outros recursos de proteção, as características de proteção podem ser configuradas pelos usuários.

b. Sobrecarregar o atraso de longo atraso no tempo Proteção do tempo Características na Tabela 4.

c. Características de ação de proteção de curto prazo de curto prazo na Tabela 5.

d. Características de ação de proteção instantânea de curto-circuito na Tabela 6.
