Ao projetar ou manter um sistema de distribuição elétrica, uma das decisões mais fundamentais é selecionar o dispositivo de proteção de circuito correto. Dois dos disjuntores de baixa tensão mais comuns são o disjuntor miniatura (MCB) e o disjuntor em caixa moldada (MCCB). Embora ambos tenham o mesmo propósito básico – proteger cabos e equipamentos contra sobrecorrentes – eles são projetados para escalas de aplicação muito diferentes.
Escolher o errado pode levar a custos desnecessários, proteção inadequada ou até mesmo riscos à segurança. Neste guia, detalhamos as diferenças técnicas, cenários de aplicação e critérios de seleção para ajudá-lo a tomar uma decisão informada.
Um disjuntor miniatura (MCB)é um dispositivo termomagnético projetado para proteger circuitos de baixa corrente. É normalmente usado em aplicações residenciais, comerciais e industriais leves.
Corrente nominal (entrada): Até 125A (normalmente 63A ou menos).
Capacidade de Quebra (Icn): Geralmente até 10kA ou 15kA (suficiente para ambientes domésticos).
Padrões: IEC 60898-1 (para instalações domésticas e similares) e IEC 60947-2 (para uso industrial).
Construção: Configurações térmicas e magnéticas fixas; unidades de disparo não intercambiáveis.
Tamanho:Compacto, normalmente com larguras de 1 a 4 módulos (18 mm por pólo) em um trilho DIN.
MCBs são projetados para proteger contrasobrecargas(sobrecorrentes lentas e sustentadas) através de uma tira bimetálica ecurtos-circuitos(altas correntes instantâneas) através de um solenóide eletromagnético. Eles não são ajustáveis em campo e são destinados a circuitos ramificados finais.
A Disjuntor em caixa moldada (MCCB)é um dispositivo maior e mais robusto, capaz de lidar com correntes mais altas e fornecer proteção mais sofisticada. É o carro-chefe da distribuição de energia industrial e comercial.
Corrente nominal (In):Normalmente de 15A até 2500A ou mais.
Capacidade de ruptura (Icu):Podem variar de 18kA a 200kA, tornando-os adequados para locais com falhas graves, como subestações ou plantas industriais pesadas.
Padrões:IEC 60947-2 (comutadores e mecanismos de controle de baixa tensão).
Construção:Muitas vezes recursosunidades de disparo intercambiáveis(térmico-magnético ou eletrônico) que pode ser ajustado para corrente e atraso de tempo.
Tamanho:Tamanhos de carcaça maiores, geralmente montados em uma base ou em quadro.
Oferta de MCCBsconfigurações de proteção ajustáveis, tornando-os ideais para circuitos alimentadores onde a coordenação com dispositivos downstream é crítica. As unidades de disparo eletrônicas podem fornecer funções avançadas como proteção contra falta à terra, intertravamento seletivo de zona e recursos de comunicação.

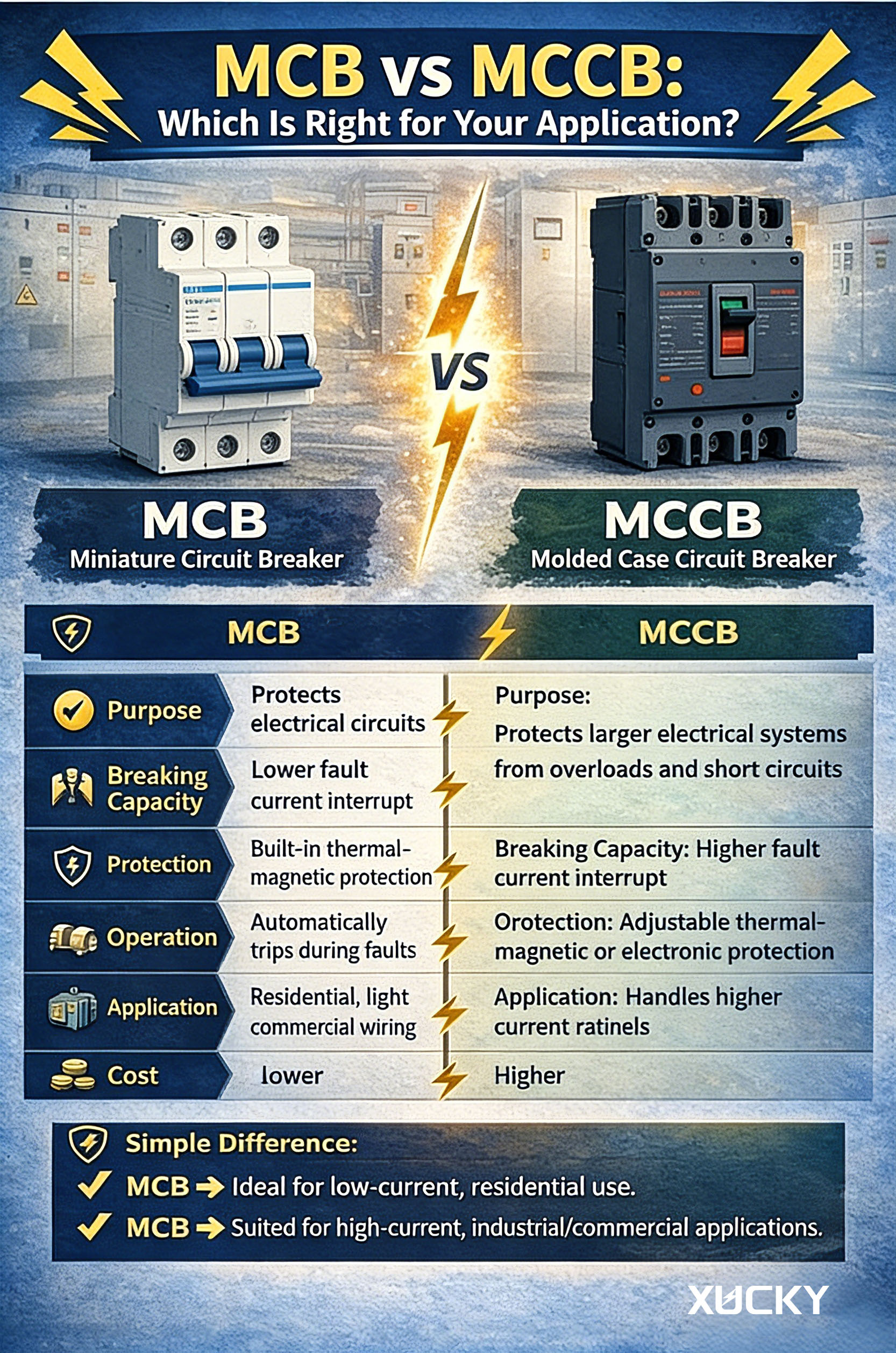

| Recurso | MCB | MCCB |
| Faixa atual nominal | Até 125A | 10A a 2500A+ |
| Capacidade de ruptura | ≤ 25kA (típico) | Até 200kA |
| Unidade de viagem | Fixo (termomagnético) | Fixo ou intercambiável (termomagnético ou eletrônico) |
| Ajustabilidade | Nenhum | Sim (atual, atraso de tempo) |
| Aplicativo | Circuitos finais, iluminação, tomadas | Alimentadores, painéis principais, equipamentos pesados |
| Montagem | Trilho DIN | Base fixa ou plug-in |
| Contagem típica de pólos | 1P, 2P, 3P, 4P | 3P, 4P (também 2P para quadros menores) |
| Certificação | IEC 60898-1, IEC 60947-2 | CEI 60947-2 |
A decisão entre MCB e MCCB depende de três fatores principais:demanda atual, nível de falha e necessidade de ajuste.
Quando escolher o MCB
Edifícios Residenciais e Pequenos Comerciais:Circuitos de iluminação, tomadas, pequenos eletrodomésticos. As correntes raramente excedem 63A e os níveis de falha são baixos.
Quadros de subdistribuição:Proteção dos circuitos finais a jusante de um MCCB ou interruptor principal.
Painéis em trilho DIN:Onde o espaço é reduzido e a modularidade é necessária.
Projetos sensíveis ao custo:Os MCBs são significativamente mais baratos que os MCCBs.
Quando escolher o MCCB
Plantas Industriais:Motores, bombas, compressores, máquinas de solda – equipamentos com altas correntes de partida e maior capacidade de falha.
Quadros Principais:Como principal dispositivo de proteção de entrada para um edifício ou um grande painel.
Circuitos Alimentadores:Distribuir energia para subpainéis onde a coordenação e a seletividade são essenciais.
Locais atuais de falha alta:Perto de transformadores ou geradores onde as correntes de curto-circuito excedem 10kA.
Necessidades de ajustabilidade:Quando você precisar ajustar as configurações de proteção de desarme para corresponder a cargas variáveis ou obter coordenação seletiva.
A. Capacidade de Quebra (Icu/Icn)
Certifique-se sempre de que a capacidade de interrupção do disjuntor excede a corrente de curto-circuito potencial no ponto de instalação. Por exemplo, se um painel tiver um nível de falha de 25kA, um MCB padrão avaliado em 10kA falharia catastroficamente. Nesses casos, use um MCCB ou um MCB limitador de corrente com classificação mais alta.
B. Seletividade (Discriminação)
Quando os disjuntores são conectados em série (por exemplo, MCCB alimentando MCBs), você deve garantir que uma falta a jusante desarma apenas o disjuntor mais próximo. Os MCCBs com atrasos de tempo ajustáveis permitem alcançar essa "seletividade" facilmente, enquanto os MCBs são instantâneos e podem não coordenar com dispositivos upstream sem uma seleção cuidadosa.
C. Redução de temperatura
Tanto os MCBs quanto os MCCBs são afetados pela temperatura ambiente. Seus elementos térmicos são calibrados em 30°C ou 40°C. Se instalados em um ambiente quente, eles podem desarmar antes do esperado ou exigir redução de capacidade. Consulte os dados do fabricante (comoXUCKYfichas técnicas) para fatores de correção.D. Tipo de carga Cargas altamente indutivas (motores, transformadores) podem exigir MCBs Tipo C ou D para evitar disparos indesejados durante a partida. MCCBs com unidades de disparo eletrônicas podem ser programados para proteção do motor com curvas tempo-corrente específicas.
MCBé um componente descartável e de baixo custo. Se falhar, você o substitui. Não foi projetado para reparo.
MCCBé um investimento significativo. Muitas vezes vem com peças substituíveis (calhas de arco, contatos, unidades de disparo) e pode ser mantido por décadas. Os MCCBs eletrônicos adicionam recursos de monitoramento que reduzem o tempo de inatividade e melhoram o gerenciamento de energia.
Para um pequeno escritório, os MCBs são perfeitos. Para uma fábrica com linhas de produção críticas, o custo extra dos MCCBs é justificado pela sua robustez e ajustabilidade.
| Se o seu circuito... | Escolher |
| Há uma iluminação ou tomada em uma casa | MCB |
| Possui corrente < 63A e nível de falha < 6kA | MCB |
| É um alimentador para um subpainel em um edifício comercial | MCCB (ou MCB de alta corrente se <125A) |
| Alimenta um motor grande (30kW+) | MCCB |
| Precisa de configurações de proteção ajustáveis | MCCB |
| É o principal fornecimento de entrada para uma fábrica | MCCB |
| Requer comunicação com um BMS | MCCB com unidade de disparo eletrônico |
NoXUCKY, fabricamos MCBs e MCCBs de acordo com os mais altos padrões internacionais (IEC 60898-1, IEC 60947-2). A nossa gama inclui:
Série XUCKY MCB: 1P a 4P, 6A-63A, curvas B/C/D, capacidade de interrupção de 6kA/10kA - ideal para circuitos finais residenciais e comerciais.
Série XUCKY MCCB:Unidades de disparo termomagnéticas e eletrônicas de 16A a 1600A, com capacidade de interrupção de até 100kA - projetadas para aplicações industriais e de distribuição principal.
Ajudamos você a selecionar o disjuntor certo para sua aplicação específica, garantindo segurança, confiabilidade e economia. Contate-nos para suporte técnico ou um orçamento.
