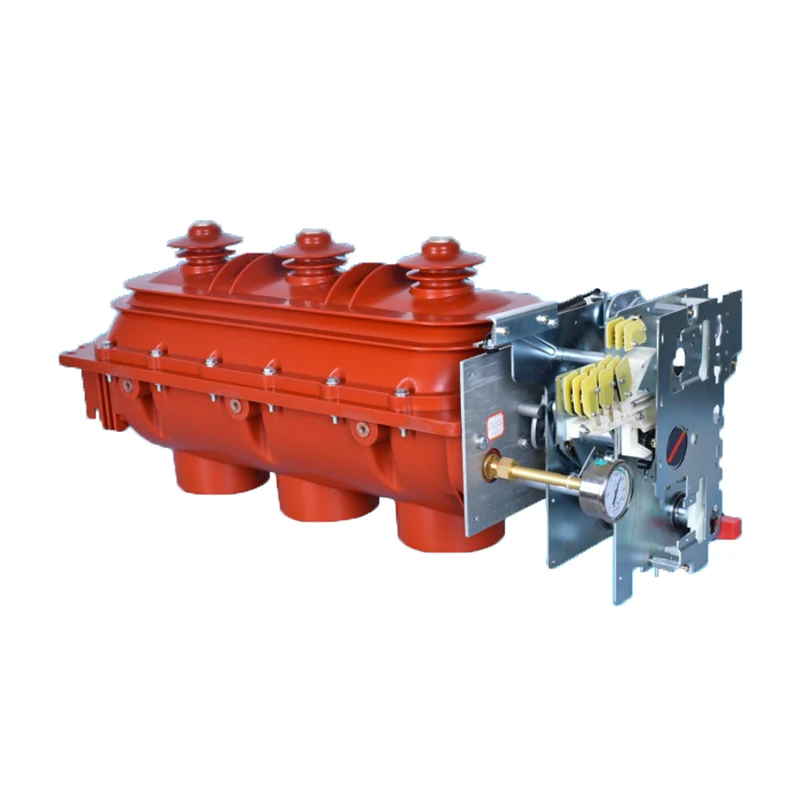

FLN36-12 Interruptor de carga interno de hexafluoreto de enxofre de alta tensão

A chave de carga interna de hexafluoreto de enxofre de alta tensão FLN36-12 é um painel de distribuição de média tensão desenvolvido por um fabricante profissional XUCKY. É um quadro multifuncional de média tensão que integra funções de comutação, abertura e aterramento. Ele adota um invólucro de resina epóxi reforçado e totalmente selado, preenchido com gás SF6 de 0,05 MPa. Bem-vindo a entrar em contato conosco!

Enviar consulta

Descrição do produto

Aplicativo

O interruptor de carga de hexafluoreto de enxofre interno de alta tensão FLN36-12 de alta qualidade da Xucky é um painel de distribuição de média tensão desenvolvido por nossa empresa com referência a novas tecnologias internacionais e de acordo com os padrões relevantes do sistema de energia da China, e seus indicadores de desempenho atendem ao padrão nacional GB/T3804-2017 "3.6kV-40.5kV interruptor de carga CA de alta tensão", que é o principal elemento de comutação do anel unidade principal.

O interruptor de carga de hexafluoreto de enxofre de alta tensão interno da série FLN36-12D / FL (R) N36-12D é uma coleção de freio, abertura e aterramento como um dos comutadores multifuncionais de média tensão, em um ambiente totalmente selado, com uma estrutura reforçada de invólucro de resina epóxi preenchido com gás O.O5MPa SF6, com o mínimo de peças para alcançar as três funções acima, para garantir a qualidade de o produto, melhore a confiabilidade.

Não necessita de manutenção e pode operar com segurança por mais de 20 anos em condições normais.

Usando Condição

Umidade relativa:

Média diária <95%

Média mensal <90%

Altitude: <5000m

Vibração e choque severos, bem como nenhum incêndio, corrosão química, local com risco de explosão

Aplicar o padrão:

GB/T3804-2017

Chave de carga CA de alta tensão

3,6kV-40,5kV

Parâmetro Técnico

Número	Nome		Unidade	Dados
1	Tensão nominal		kV	12
2	Frequência nominal		hertz	50
3	Classificação atual		A	630
4	Corrente suportável de pico nominal		o	50
5	Corrente suportável de curta duração com classificação 4S		o	20
6	Corrente nominal de fechamento		o	50
7	Corrente de ruptura nominal	Corrente de interrupção de carga ativa	A	630
		Corrente de interrupção em malha fechada	A	630
		Carregamento do cabo interrompendo a corrente	A	10
8	Tensão suportável de frequência de energia 1min interfase, até o solo/fratura		kV	42/48
9	Suportar tensão de impulso de raio em interfase, para terra/fratura		kV	75/85
10	Pressão relativa do gás Sf6 (pressão manométrica de 20°C)		MPa	≤0,04
11	Tensão nominal de operação (elétrica)		V	AC220, DC220
12	Tensão nominal do disparador de derivação		V	AC220, DC220
13	Velocidade média de abertura		EM	3,5±1,5
14	Velocidade média de fechamento		EM	3,5±1,5
15	Simultaneidade de abertura e fechamento trifásico		EM	≤3
16	Resistência do circuito principal		mΩ	≤120
17	A operação manual está mais no momento		Nm	≤160
18	Distância central entre fases		milímetros	210±0,5
