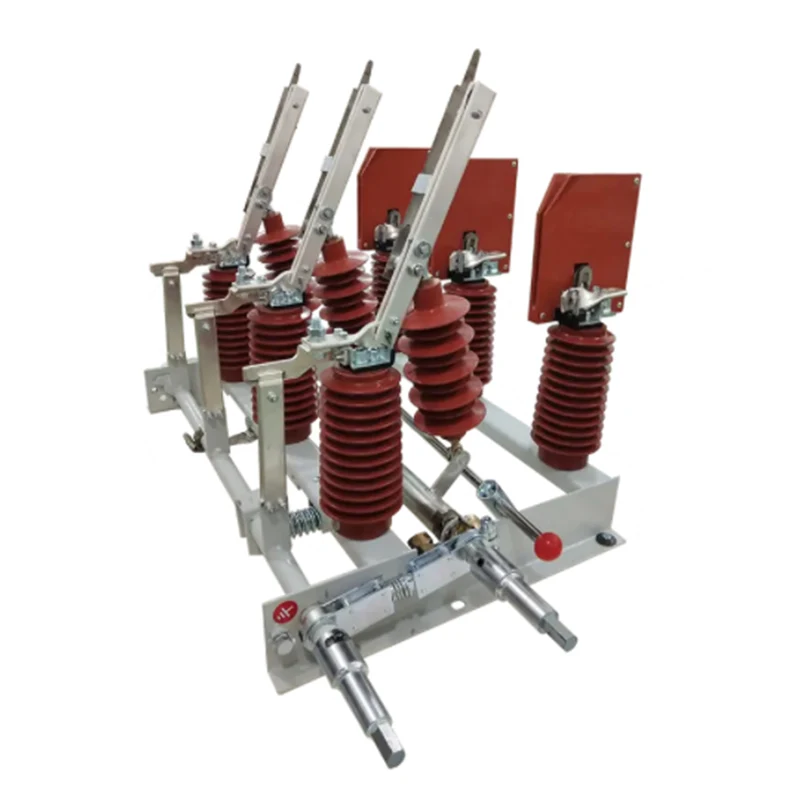

Chave seccionadora de carga HV interna FN7-24

Produtos personalizados de alta qualidade A chave seccionadora de carga HV interna FN7-24 aplica-se ao sistema de alimentação trifásico de tensão nominal 12/24kV e CA 50/60Hz. era usado para ligar e descarregar corrente de interrupção e corrente de curto-circuito. É feito de acordo com lEC62271-105.
Categoria: Aparelhagem e Média Tensão LBS
Marca: JGGY Elétrica
Modelo: FN7-24R
Potência: 24KV/630A
Porto FOB: Ningbo/Xangai
Termos de Pagamento: Western Union, T/T, Paypal

Enviar consulta

Descrição do produto

Contorno

A chave seccionadora de carga HV interna FN7-24 aplica-se ao sistema elétrico com tensão nominal de 24kV e CA trifásica 50/60Hz, para conectar e interromper corrente de carga e corrente de curto-circuito.

Condições de uso

NÃO.	Unid	Unidade	Valor
1	tensão nominal	kV	24
2	frequência nominal	hertz	50
3	corrente nominal	A	400, 630, 1250
4	corrente nominal de interrupção de carga ativa	A	400, 630, 1250
5	Corrente nominal de interrupção em malha fechada	A	400, 630, 1250
6	Corrente de interrupção de carga ativa nominal de 5%	A	20, 31,5, 62,5
7	corrente nominal de interrupção de carregamento do cabo	A	10
8	Tensão suportável de frequência de energia de 1min: fase a fase, fase a terra/fratura	kV	50/60
9	tensão suportável ao impulso atmosférico: fase-fase, fase-terra/fratura de desconexão	kV	125/145
10	corrente suportável nominal de curto período (estabilidade térmica)	ka	16, 20, 25
11	duração nominal do curto-circuito	s	1
12	corrente suportável de pico nominal	ka	40, 50, 63
13	corrente nominal de curto-circuito	ka	40, 50, 63
14	vida mecânica	vezes	2000
