Chave seccionadora de carga FZRN61 com chave seccionadora e chave de aterramento

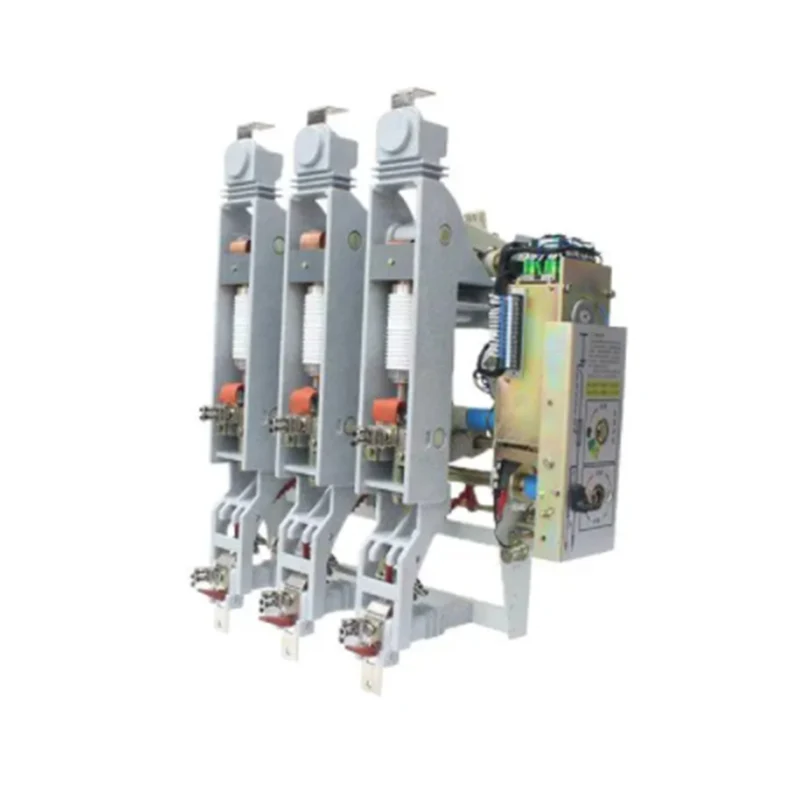

  • Chave seccionadora de carga FZRN61 com chave seccionadora e chave de aterramentoChave seccionadora de carga FZRN61 com chave seccionadora e chave de aterramento

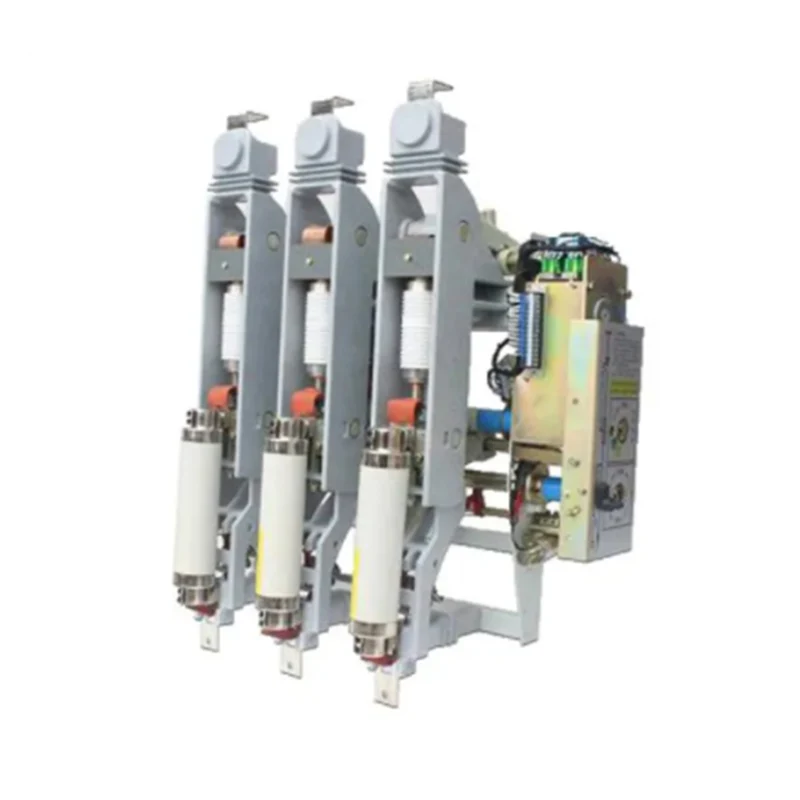

  • Chave seccionadora de carga FZRN61 com chave seccionadora e chave de aterramentoChave seccionadora de carga FZRN61 com chave seccionadora e chave de aterramento

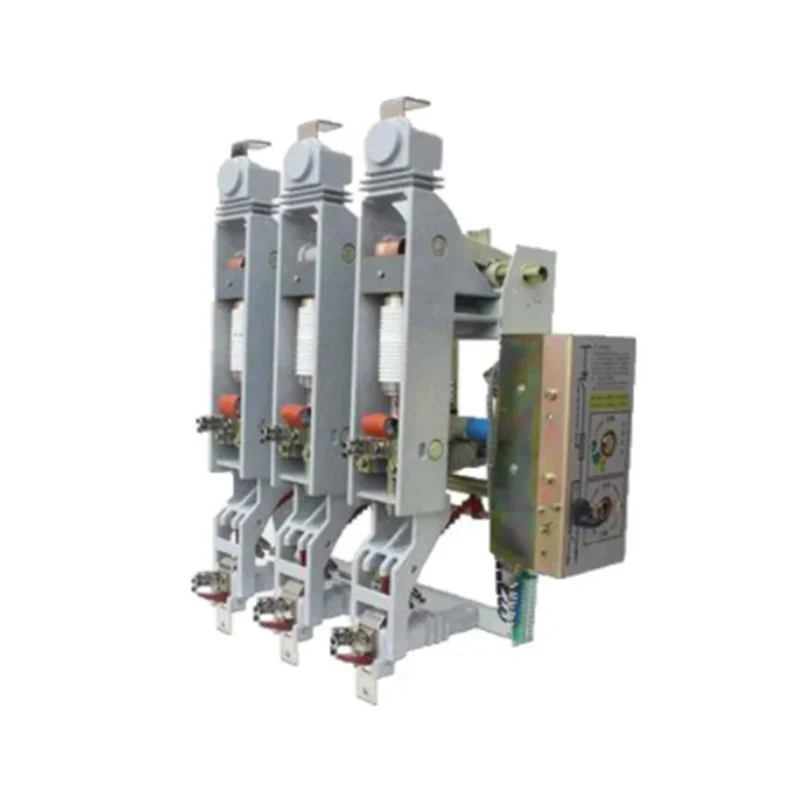

  • Chave seccionadora de carga FZRN61 com chave seccionadora e chave de aterramentoChave seccionadora de carga FZRN61 com chave seccionadora e chave de aterramento

Chave seccionadora de carga FZRN61 com chave seccionadora e chave de aterramento

A chave seccionadora de carga FZRN61 personalizada da China XUCKY Electric com chave seccionadora e chaves de aterramento são equipamentos de chave trifásica de alta tensão com tensão nominal de 12KV e frequência nominal de 50 Hz, são usados ​​para comutar correntes de carga, corrente de circuito fechado, transformador sem carga e cabo corrente de carga e faça corrente de curto-circuito. A chave seccionadora de carga a vácuo miniaturizada de três posições, equipada com uma chave seccionadora na parte superior e uma chave de aterramento na parte inferior, pode suportar corrente de curto-circuito.

Interruptor de interrupção de carga a vácuo miniaturizado de alta tensão CA interno

• Trifásico

• 3 posições de trabalho

• integrado

• com chave seccionadora e chave de aterramento

• operação direita/esquerda, instalação invertida disponível


Visão geral da chave seccionadora sob carga FZRN61 com chave seccionadora e chave de aterramento

• As chaves seccionadoras de carga a vácuo miniaturizadas de alta tensão AC internas FZN61-12DG/630-20 e FZN61-12DG/1250-25 são equipamentos de comutação trifásicos de alta tensão com tensão nominal de 12kV e frequência nominal de 50Hz, são usados ​​para comutar correntes de carga , corrente de circuito fechado, transformador sem carga e corrente de carregamento do cabo e cria corrente de curto-circuito. A chave seccionadora de carga a vácuo miniaturizada de três posições, equipada com uma chave seccionadora na parte superior e uma chave de aterramento na parte inferior, pode suportar corrente de curto-circuito.

• FZRN61-12DG/200-31.5 AC de alta tensão miniaturizada chave seccionadora de carga a vácuo-fusível unidade combinada é um equipamento interno de chave de alta tensão, combina chave seccionadora de carga miniaturizada FZRN61-12DG e limitador de corrente de alta tensão SLAJ-12 (XRNT-10) fusível. Pode interromper qualquer corrente até a corrente de curto-circuito; a chave seccionadora de carga interrompe a corrente de trabalho, o fusível interrompe a corrente e a junta interrompe qualquer corrente entre a corrente de trabalho e a corrente total de curto-circuito. Ao mesmo tempo, o fusível abre a chave seccionadora em carga através de seu impacto.


Descrição do tipo da chave seccionadora sob carga FZRN61 com chave seccionadora e chave de aterramento

GW-12 Outdoor AC HV Disconnect SwitchGW-12 Outdoor AC HV Disconnect Switch


Condições de uso

• Temperatura do ar ambiente: -30℃~+40℃;

• Altitude: ≤1000m; acima de 3000m podem ser personalizados;

• Umidade relativa: média diária ≤95%, média mensal ≤90%;

• Intensidade do terremoto: ≤8 graus;

• Locais sem perigo de incêndio e explosão, corrosão química e vibrações severas;

• Grau de poluição: II.


Parâmetros Técnicos e Desempenho

NÃO.

Item

Unidade

Interruptor de interrupção de carga a vácuo

Unidade combinada de interruptor de interrupção de carga a vácuo-fusível FZRN61-12(D)/T200-31.5

FZN61-12(D)/Т630-20

FZN61-12(D)/Т1250-25

1

Tensão nominal

kV

12

2

Frequência nominal

Hz

50

3

Corrente nominal

A

630

1250

200

4

Corrente suportável nominal de curto período

ka

20, 25

5

Corrente suportável de pico nominal

ka

50, 63

6

Corrente nominal de curto-circuito

ka

50

63

80

7

Corrente nominal de interrupção de carga ativa

A

1250

1250

8

Corrente nominal de interrupção em malha fechada

A

1250

1250

9

Quebrando transformador sem carga

kVA

2000

10

Corrente de falta à terra

A

20

11

Corrente de carga de linha e cabo sob condições de falta à terra

A

20

12

Corrente nominal de interrupção de curto-circuito

ka


31,5/50 (depende do fusível)

13

Corrente de transferência nominal

A

3150

14

Horário de abertura fixo

EM

45

15

Tensão suportável de frequência de energia (1min)

kV

Fase a fase, fase-terra, através de contatos abertos a vácuo: 42, através de contatos abertos de desconexão: 48

16

Tensão suportável de impulso de raio

kV

Fase a fase, fase-terra, através de contatos abertos a vácuo: 75, através de contatos abertos seccionadores: 85

17

Vida mecânica

vezes

>10.000


Desenho de análise de montagem do produto

1. saída superior 2. interruptor de desconexão 3. base isolante 4. conexão flexível 5. porta-fusível superior 6. fusível 7. porta-fusível inferior 8. placa de disparo 9. saída inferior 10. estrutura metálica 11. interruptor a vácuo 12. mecanismo de mola 13 painel de operação 14. interruptor de aterramento.

GW-12 Outdoor AC HV Disconnect Switch


Introdução à estrutura do produto

• A chave seccionadora de carga com desconexão a vácuo é um produto modular; a estrutura do quadro: estrutura compacta, chave seccionadora integrada, chave seccionadora de carga a vácuo, fusível, chave de aterramento como um todo, produtos elétricos de alta tensão de alto desempenho.

• Tamanho pequeno: largura no estado aberto e fechado: a largura da chave seccionadora de carga a vácuo ≤299mm.

• Parâmetros elevados: a corrente nominal da chave seccionadora a vácuo é de até 1250A; a corrente nominal da unidade combinada interruptor-fusível é de até 200A, o que pode proteger um transformador de 2.000kVA.

• O seccionador da linha de entrada está ligado ao seccionador de aterramento. Após a chave de aterramento ser aberta, a chave seccionadora da linha de entrada será fechada na mesma ação.

• Chave seccionadora rotativa com fratura visível após abertura.

• Existe um intertravamento mecânico entre a chave seccionadora de carga a vácuo e a chave seccionadora (terra) para evitar operação incorreta. Certifique-se de que a chave seccionadora de carga a vácuo possa ser fechada após a chave seccionadora ser fechada; a chave seccionadora só pode ser aberta depois que a chave seccionadora de carga a vácuo for aberta.

• A chave seccionadora de carga pode ser equipada com um mecanismo de operação elétrico, que é elétrico e manual, podendo realizar controle remoto.

• Chave auxiliar opcional, shunt e liberação de sobrecorrente.

• A velocidade de abertura e fechamento da chave seccionadora de carga a vácuo não é afetada pela operação manual.

• O mecanismo anti-má operação atende aos requisitos das “cinco prevenções” do conjunto completo de equipamentos de alta tensão.
