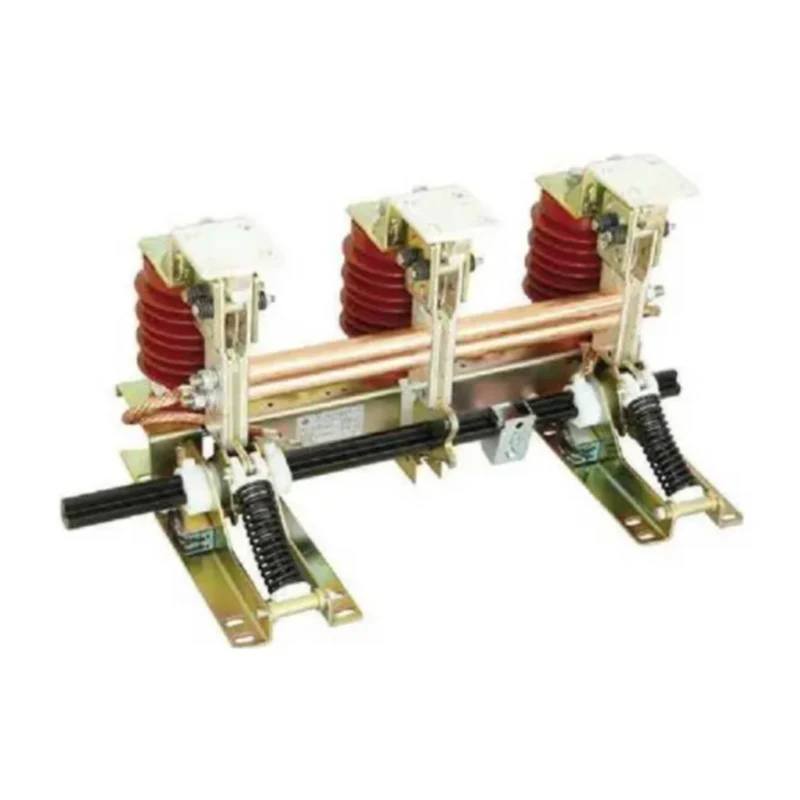

Chave de aterramento combinada JN17-12

A chave de aterramento combinada Jn17-12 da marca XUCKY Electric é um novo disjuntor que foi projetado e desenvolvido pela empresa usando tecnologia avançada internacional. O interruptor de aterramento interno de alta tensão da série JN17-12/40 (o tipo antigo é JN15-12/40) é um novo design e um produto aprimorado nosso de acordo com o tipo ESI, a estrutura é montada, adequada com sistema de energia elétrica com 3-10KV , Trifásico, AC 501601Hz, suporte com vários tipos de painéis de alta tensão e proteção de aterramento. É compatível com os padrões GB1985-2004 e IEC129.

Enviar consulta

Descrição do produto

Definição do produto da Chave de Aterramento Combinada JN17-12

Jn17-12,40 Combined Grounding Switch

Introdução

O interruptor de aterramento interno de alta tensão da série JN17-12 é um novo design e um produto aprimorado nosso de acordo com o tipo ESI, a estrutura é montada, adequada com sistema de energia elétrica com 3-10KV, trifásico, AC 501601Hz, suporte com vários tipos de quadros de alta tensão e proteção de aterramento. É compatível com os padrões GB1985-2004 e IEC129.

Condição de funcionamento da chave de aterramento combinada JN17-12

1. Temperatura ambiente: -10°C 一+40°C

2. Altitude: 1000 m de altura do sensor: 140 mm)

3. Umidade relativa: Umidade relativa média do dia w 95% Umidade relativa média do mês w <90%

4. Intensidade do terremoto: w 8 graus

5. Grau de sujeira: II

Principalmente parâmetros técnicos da chave de aterramento combinada JN17-12

	Item	Unidade	Dados
	Tensão nominal	KV	12
	Corrente suportável nominal de curto período (estabilidade térmica)	O	40
	Tempo nominal de resistência a curto-circuito	S	4
	Corrente nominal de curto-circuito	O	100
	Corrente suportável de pico nominal (estabilidade dinâmica)	O	100
Nível de isolamento nominal	Tensão suportável de frequência de energia nominal de curto período	KV	42
Nível de isolamento nominal	Tensão nominal suportável ao impulso atmosférico	KV	75
	Vida útil das máquinas	tempo	2000

Chave de aterramento JN17-12/40(ES-10/31.5) Contorno e dimensão de instalação

Jn17-12,40 Combined Grounding Switch

Bloco terminal de cobre

Jn17-12,40 Combined Grounding Switch

Diagrama de localização do furo

Jn17-12,40 Combined Grounding Switch

Especificação	E	F	G	H	D
JN17-12/40-210	210	50	185	655	516
JN17-12/40-220	220	50	185	675	536
JN17-12/40-230	230	50	85	695	556
JN17-12/40-250	250	50	185	735	596
JN17-12/40-275	275	50	210	810	646

Notas de pedido indicam especificação do produto, distância central entre pólos, se o dispositivo de exibição elétrico é necessário ou não. Observe o comprimento do link flexível ao fazer o pedido (L normal = 250 mm).
