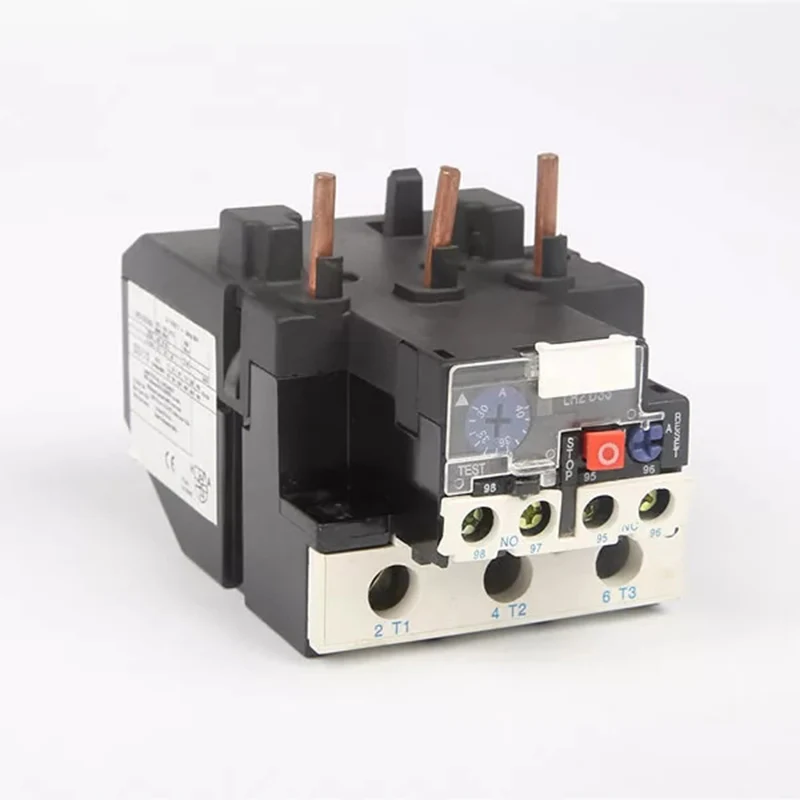

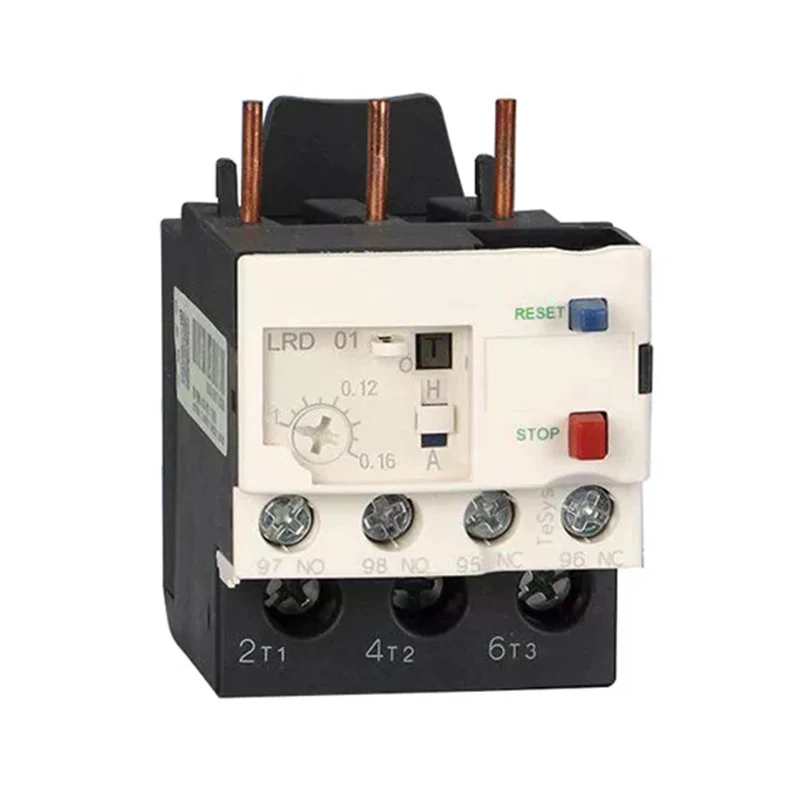

Relé de sobrecarga térmica JR20

Os relés de sobrecarga térmica JR20 personalizados da China XUCKY Electric são adequados para circuitos com CA 50 Hz, tensões de até 660 V e correntes de até 630 A, para proteção contra sobrecarga, falha de fase e desequilíbrio trifásico do motor CA.

Enviar consulta

Descrição do produto

Os Relés de Sobrecarga Térmica JR20 são adequados para circuitos com CA 50 Hz, tensões de até 660 V e correntes de até 630 A, para proteção contra sobrecarga, falha de fase e desequilíbrio trifásico do motor CA. Com proteção contra falha de fase, compensação de temperatura, reset manual ou automático, verificação de flexibilidade de disparo de ação, indicação de disparo de ação, botão de verificação de desconexão e outras funções. Os produtos atendem ao GB14048.4.

Modelo e Significado

Condições normais de trabalho e condições de instalação

Temperatura ambiente: O valor médio não ultrapassa +35°C em 24 horas.

Altitude: não mais que 2.000 m.

Condições atmosféricas: A umidade relativa não excede 50% a +40°C, e uma umidade relativa mais alta pode ser permitida em temperaturas mais baixas. Por exemplo, 90% a 20°C, devem ser tomadas medidas especiais para a condensação ocasional devido a mudanças de temperatura.

Nível de poluição: 3 níveis.

Categoria de instalação: Classe III.

Condições de instalação: A inclinação da face de instalação e da vertical não é superior a ±5°.

Além dos parafusos de montagem, o relé também pode usar trilho padrão de 35 mm.

Vibração de choque: O relé deve ser instalado e usado em locais onde não haja tremores, choques e vibrações significativos.

Transporte, Armazenamento: O relé não deve estar sujeito a fortes impactos e vibrações durante o transporte e não deve ser afetado por chuva ou neve durante o transporte e armazenamento. Os relés são adequados para transporte e armazenamento entre -25°C ~ +55°C e +70°C por curtos períodos (em 24h).

Característica Estrutural

Estrutura interna: Combinação de inserção ou estrutura independente; estrutura tridimensional, mecanismo de ação de salto de lâmina de mola; com falha de fase e estrutura de compensação de temperatura.

Operação de instalação: com inspeção de flexibilidade de disparo de ação, indicação de disparo de ação e inspeção de desconexão e outras funções; reinicialização manual opcional e reinicialização automática; contatos auxiliares normalmente fechados e normalmente abertos isolados e separados

Modelo	Tensão nominal de isolamento Ui (V)	Termoelemento	Faixa de corrente nominal (A)	Contator AC correspondente
JR20-10	660	1R	0,1~0,13~0,15	CJ20-10
		2R	0,15~0,19~0,23
		3R	0,23~0,29~0,35
		4R	0,35~0,44~0,53
		5R	0,53~0,67~0,8
		6R	0,8~1~1,2
		7R	1,2~1,5~1,8
		8R	1,8~2,2~2,6
		9R	2,6~3,2~3,8
		10R	3,2~4~4,8
		11R	4~5~6
		12R	5~6~7
		13R	6~7,2~8,4
		14R	7~8,6~10
		15R	8,6~10~11,6
JR20-16		1S	3,6~4,5~5,4	CJ20-16
		2S	5,4~6,7~8
		3S	8~10~12
		4S	10~12~14
		5S	12~14~16
		6S	14~16~18
JR20-25		1T	7,8~9,7~11,6	CJ20-25
		2T	11,6~14,3~17
		3T	17~21~25
		4T	21~25~29
JR20-63		1U	16~20~24	CJ20-40 CJ20-63
		2U	24~30~36
		3U	32~40~47
		4U	40~47~55
		5U	47~55~62
		6U	55~63~71
JR20-160		1W	33~40~47	CJ20-100 CJ20-160
		2W	47~55~63
		3W	63~74~84
		4W	74~86~98
		5W	85~100~115
		6W	100~115~130
		7W	115~132~150
		8W	130~150~170
		9W	144~160~176
JR20-250		1X	130~150~170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1 ano	200~250~300	CJ20-400
JR20-400		2 anos	267~335~400	CJ20-400
JR20-630		1Z	320~400~480	CJ20-630
JR20-630		2Z	420~525~630	CJ20-630

Nota: A especificação 10R e abaixo em JR20-10 não inclui um dispositivo de proteção contra falha de fase.

Parâmetros básicos do circuito auxiliar

Categoria de utilização	Frequência nominal	Tensão nominal de isolamento (Ui)	Tensão operacional nominal (Ue)	Corrente operacional nominal (Ie)	Corrente térmica convencional	Contato auxiliar
AC-15	50Hz	380 V	127 V	2,83A	6A	NC 95-96
			220 V	1,64A
			380 V	0,95A
			220 V	0,82A	6A	NÃO 97-98
			380 V	0,47A	6A

Características de operação

Não.	Definir múltiplos atuais		Tempo de ação		Condição inicial
Características de operação quando negativo cada fase é balanceada
1	1.05		Nenhuma ação em 2h		Frio
2	1.2		Ação em 2h		Térmico (após teste nº 1)
3	1.5		<2min	<4min	Térmico (após teste nº 1)
4	7.2		2s＜Tp≤10s	4s＜Tp≤10s	Frio
5	1.0		Nenhuma ação em 2h		Frio
6	1.2		Ação em 2h		Térmico (após teste nº 5)
7	1.05		Nenhuma ação em 2h		Frio
8	1.3		Ação em 2h		Térmico (após teste nº 7)
Características de operação quando negativo cada fase está desequilibrada
	Quaisquer duas fases		Terceira fase
1	1.10	0.9	Nenhuma ação em 2h		Frio
2	1.15	0	Ação em 2h		Térmico (após teste nº 1)

Dimensão de estrutura e instalação

1. Esboço e dimensão de instalação de JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z

2. Esboço e dimensão de instalação de JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L

3. Esboço e dimensão de instalação de JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL

Relé Térmico		A	B	C	D	E	F	G	H	K	a	M1	M2	φ
Modelo	Recurso	A	B	C	D	E	F	G	H	K	a	M1	M2	φ
JR20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9			M5
JR20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9	5.2		M5
JR20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	M5
	G	44	70	117	53		14	5.5	8.9	6.5		M5
JR20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	M6
	L	65	80	117	62		23				46	M6
	G
	G													7
JR20-160	Z	104	100	152	87.5	87.5	29				37	M6	M8	7
	Z	104	100	152	87.5	87.5	45				37	M6	M8
	L
	L
