As diferenças e os cenários de aplicação de AC, A, F e B -Tipo de interruptores de vazamento

Com a popularização de eletrodomésticos e lâmpadas de LED de frequência variável, o tipo CA tradicionalmente amplamente usadodisjuntor de corrente residualum pouco falhou em acompanhar o desenvolvimento de requisitos de proteção. Em seguida, os disjuntores de corrente residual de corrente residual instalados devem ser substituídos? Como selecionar o tipo de disjuntores de corrente residual recém -instalados?

1. O que é um disjuntor de corrente residual (RCCB)?

É usado para detectar a diferença na corrente entre a linha de fase e a linha neutra (corrente residual). Quando a corrente de vazamento excede o limite definido, ele rapidamente corta a fonte de alimentação. Segurança pessoal: a sensibilidade típica é de 30 Ma, que pode tropeçar quando uma pessoa recebe um choque elétrico. Proteção contra incêndio: As sensibilidades de 100 Ma ou 300 Ma podem suprimir incêndios causados ​​por pequenos vazamentos de corrente. Tempo de operação (citado em GB/T 16916.1): Quando a corrente residual = IΔN, o tempo de operação ≤ 300 ms; Quando a corrente residual = 5iΔn, o tempo de operação ≤ 40 ms.

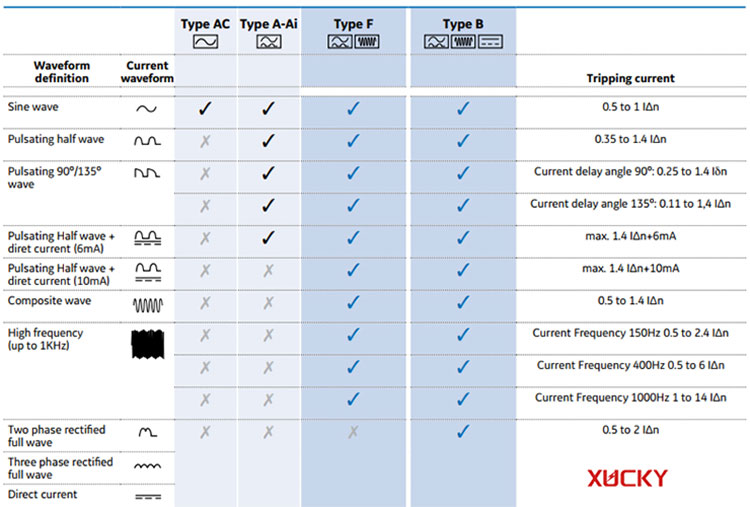

2. Quais são as diferenças fundamentais entre os disjuntores de vazamento do tipo CA, A, F e B?

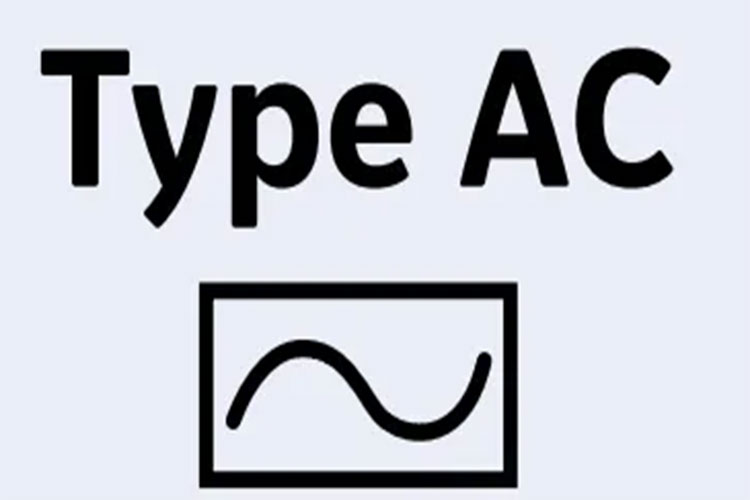

Tipo CA: Carga linear, adequada para cargas resistivas/indutivas puras (lâmpadas incandescentes, aquecedores de água elétrica, etc.), aciona apenas a ação de vazamento CA pura de CA senoidal a 50/60 Hz. Quaisquer formas de onda contendo componentes CC ou componentes de alta frequência não serão acionados.

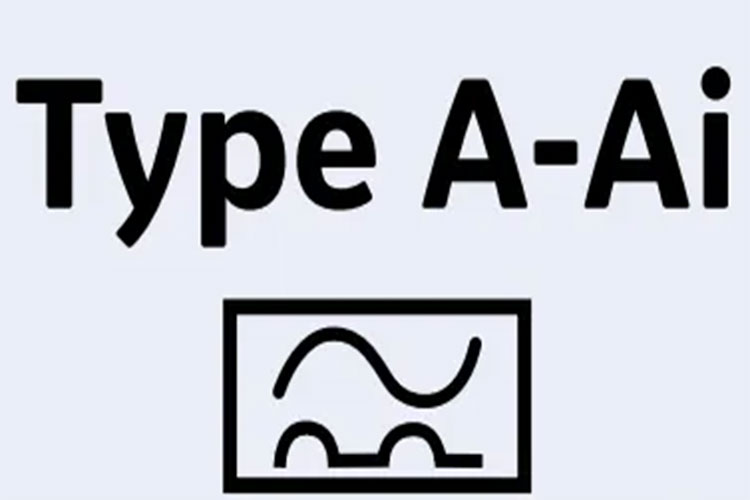

Tipo A: A carga do retificador, com base no tipo CA, também pode reconhecer formas de onda "SINE CA + Pulsating CC" (corrente de dente de serra após a meia onda ou retificação de onda completa). Ele ainda não pode detectar DC de CC ou Kilohertz DC no nível de Kilohertz, comumente encontrado em aparelhos domésticos com pontes retificadoras.

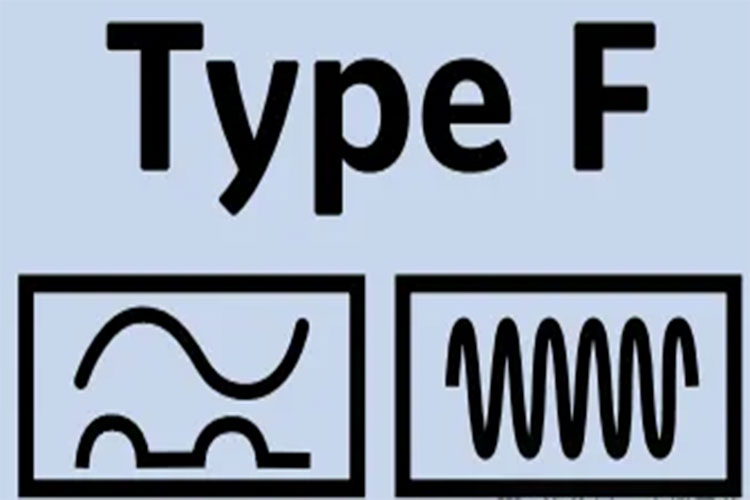

T Tipo: A carga de frequência variável monofásica, cobre todos os recursos do Tipo A e se estende a DC pulsante de frequência média-alta (segmentos de espectro de inversores de frequência variável monofásicos e circuitos PFC) variando de 10 Hz a 1 kHz. No entanto, não é responsável por DC suave. É projetado especificamente para eletrodomésticos de frequência variável monofásicos.

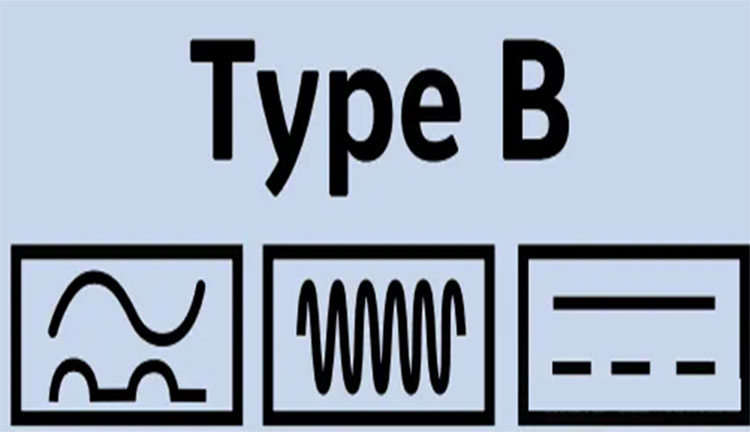

Tipo B: Carga de frequência variável trifásica, estende-se além do tipo F: por um lado, ele pode acionar por até 1 kHz de vazamento de CC seno ou pulsante e, por outro lado, também pode detectar 0 Hz de CC liso.

3. Para quais cenários o disjuntor de vazamento do tipo CA é adequado?

• Lâmpadas incandescentes, lâmpadas de halogênio, lâmpadas tradicionais de economia de energia;
• Aquecedores de água elétricos, fornos do tipo resistência, cobertores elétricos e outras cargas puramente resistivas;
• Motores de velocidade única ou eletrodomésticos sem controle eletrônico de velocidade.

4. Para quais cenários o interruptor de proteção de vazamento do tipo A é adequado?

• Máquinas de lavar de frequência de velocidade eletrônica de velocidade/variável, geladeiras de frequência variável;
• Fornos de microondas, fogões de arroz elétrico, fontes de alimentação de computador e televisão;
• Lâmpadas de motorista LED e circuitos de soquete com retificação.

5. Para quais cenários o disjuntor de vazamento do tipo F é adequado?

Carga de variável monofásica comercial/compacta/compacta

• Unidade externa de ar condicionado de frequência variável, compressor de bomba de calor monofásico
• Máquina de lavar de frequência variável, secador, lava-louças
• Bomba de água de frequência variável monofásica (piscina (piscina, bomba de circulação de aquecimento do piso)
• Limpador de pó de controle de velocidade eletrônica, ferramentas elétricas e outros produtos

com fonte de alimentação de comutação PFC

• Drivante LED de alta potência, adaptador de energia, equipamento de impressão de escritório
• Pequenos altos, fonte de alimentação de controle industrial, etc.

6. Para quais cenários o disjuntor de vazamento do tipo B é adequado?

• Split Air Conditionners / Air Conditionners Frequency Converters;
• Inversores fotovoltaicos, inversores de armazenamento de energia;
• Chargers de veículos DC e CA, UPS, Máquinas CNC.

7. Quais parâmetros principais devem ser considerados ao fazer uma seleção?

• Corrente nominal (IN): Selecione de acordo com a corrente de carga simultânea máxima multiplicada por uma margem de 1,2 a 1,3 (25 A/40 A/63 A/100 A, etc.).
• Corrente operacional residual nominal (IΔN): Proteção pessoal: 30 Ma (10 mA para áreas especiais);
• Proteção contra incêndio: 100 Ma ou 300 Ma (para a principal proteção de vazamento total).
• Número do pólo: única fase seleciona 1p+n, três fase seleciona 3p+n ou 4p.

8. Como escolher entre 30mA, 100mA e 500mA?

• Circuitos terminais (quarto, sala de estar, quarto infantil): 30 mA, para proteção pessoal de choque elétrico.
• Terminais de área úmida (cozinha, banheiro): 30 Ma, em ambientes de alta umidade, a proteção pessoal é mais necessária e não deve ser relaxada com uma corrente mais alta.
• Caixa de distribuição principal Proteção total de vazamento: 100 Ma - 300 Ma, Proteção contra Incêndio + Coordenação Seletiva com o Nível Menor. Recomenda -se escolher um tipo atrasado (tipo s)
• Circuitos de alta potência/industrial: prioridade 300 mA. Após o cálculo ou medição, se a corrente de vazamento for relativamente grande, 500 mA ou acima poderão ser selecionados para reduzir o disparo falso causado por vazamentos em longas linhas.

9. Quais são as precauções para instalação e manutenção?

• Instalação:

Instale o interruptor de proteção de vazamento no lado principal da caixa de distribuição, o mais próximo possível do medidor de eletricidade.

O fio de fase e o fio neutro devem ser roteados através do transformador de sequência zero juntos. O fio neutro não deve ser misturado com outros circuitos ou PE.

• Ambiente:

Mantenha -se longe de altas temperaturas, alta umidade e gases corrosivos. Verifique regularmente a limpeza. Especialmente para a caixa de distribuição na cozinha, uma caixa elétrica do tipo porta selada deve ser selecionada.

• Auto-check:

Pressione a tecla "T" uma vez por mês;

A frequência pode ser aumentada durante as estações chuvosas e úmidas.

10. Quais são as diferenças entre RCCB e RCBO?

• RCCB: Fornece apenas proteção de vazamento, enquanto um MCB é necessário para proteção contra sobrecarga/surto.
• Rcbo: Combina proteção de vazamento, proteção contra sobrecarga e proteção de curto -circuito em uma unidade, economizando espaço, mas com um preço um pouco mais alto.

11. Preciso substituir o interruptor de vazamento do tipo AC da família?

• A atualização deve ser baseada na carga real: risco de segurança: o tipo CA não será acionado para vazamento de CC pulsante/suave;
• Risco de viagem falsa: o viés de CC pode impedir que o tipo CA redefini ou causasse uma viagem falsa;
• Plano de atualização: retificação comum, aparelhos eletrônicos → Substitua por um tipo; Aqueles que contêm dispositivos DC suavizados ou de alta frequência → Use diretamente com o tipo B; A proteção de vazamento principal de nível superior ainda pode reter o tipo CA (ou um tipo) para garantir "classificação seletiva".
• Novas estacas de cobrança nacional de padrão foram equipadas com monitoramento de 6mA DC desde 2025 e nenhuma instalação adicional é necessária.
