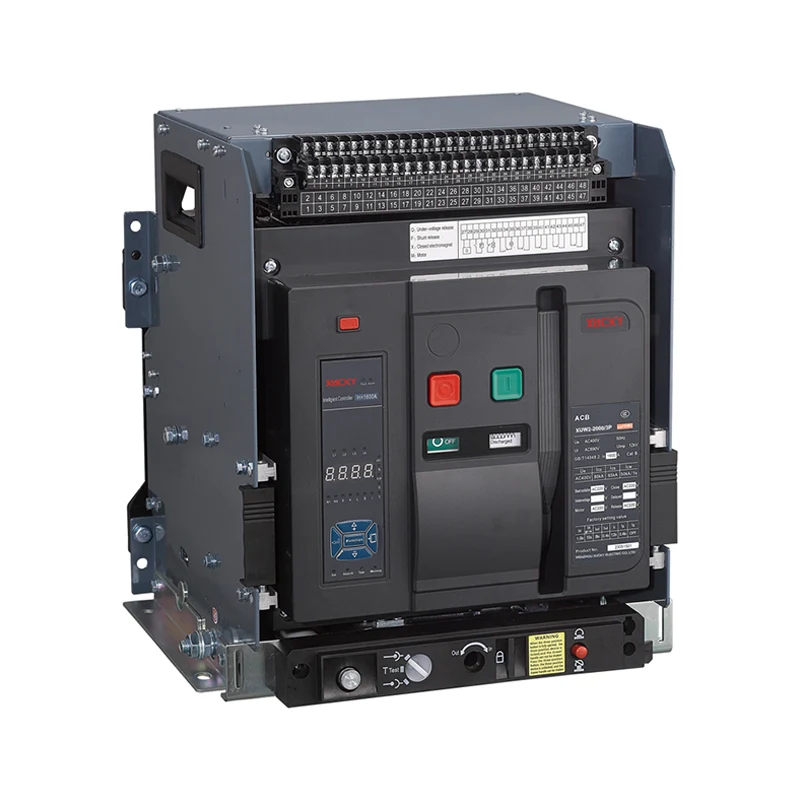

XUCKY ElétricaDisjuntor de ar XUW1é cada vez mais referenciado no planejamento moderno de segurança energética, onde a prevenção de incêndios elétricos se tornou uma preocupação crítica em ambientes industriais e comerciais densos. Em instalações como fábricas, centros de distribuição e edifícios altos, as falhas elétricas podem aumentar rapidamente, tornando o isolamento rápido e a estabilidade do sistema essenciais para reduzir riscos e tempo de inatividade.
Em vez de focar apenas na estrutura do equipamento, é mais significativo entender como os sistemas de proteção se comportam quando ocorrem anomalias elétricas reais. O disjuntor pneumático foi projetado em torno dessa realidade operacional, combinando lógica de detecção de falhas, capacidade de interrupção rápida e configurações de proteção em camadas que respondem de maneira diferente dependendo do tipo e da gravidade do distúrbio elétrico.
Incêndios elétricos raramente começam com uma única falha dramática. Eles geralmente se desenvolvem a partir de estresse gradual nos circuitos ou anormalidades despercebidas que se acumulam ao longo do tempo.
Na maioria dos sistemas de distribuição de energia de média e grande escala, as seguintes condições são os contribuintes mais frequentes:
- Sobrecarga causada pelo uso simultâneo excessivo do equipamento
- Curto-circuito devido a quebra de isolamento ou falha na fiação
- Falhas de aterramento criando caminhos de corrente não intencionais
- Condições de subtensão que afetam a estabilidade do controle
- Conexões soltas gerando calor localizado
Cada uma dessas condições pode produzir acúmulo de calor e, quando a resposta da proteção é atrasada, o risco de ignição do isolamento aumenta significativamente.
Neste contexto, a desconexão rápida e seletiva torna-se um requisito fundamental e não uma função opcional.
O disjuntor aberto XUW1 está estruturado em torno de um sistema multicamadas de detecção e interrupção. Em vez de reagir de uma única forma fixa, ele ajusta o comportamento da proteção com base no tipo, magnitude e duração da corrente.
O sistema de proteção geralmente inclui:
- Proteção de longo atraso para sobrecargas sustentadas
- Proteção de curto atraso para falhas intermediárias
- Resposta instantânea para curtos-circuitos graves
- Detecção de falta à terra para riscos relacionados a vazamentos
Esses estágios trabalham juntos para garantir que pequenas flutuações não causem desligamentos desnecessários, enquanto falhas graves são isoladas imediatamente.
As redes de distribuição modernas geralmente exigem comunicação entre dispositivos. O disjuntor suporta configurações ajustáveis e funções de monitoramento que permitem aos operadores definir limites de proteção com base nas características da carga. Essa adaptabilidade ajuda a manter a continuidade em ambientes críticos, como hospitais, data centers e linhas de produção.
Nesta fase, o papel do Disjuntor Aéreo torna-se mais evidente, especialmente em sistemas onde a coordenação seletiva entre vários disjuntores é necessária para isolar apenas a seção afetada.
Para compreender como a proteção se traduz em segurança no mundo real, é útil decompor o comportamento de resposta em resultados práticos.
| Tipo de falha elétrica | Método de detecção | Resposta do disjuntor | Resultado de segurança |
| Sobrecarga | A corrente excede o limite nominal ao longo do tempo | Viagem demorada | Evita o superaquecimento dos cabos |
| Curto-circuito | Pico repentino de alta corrente | Viagem instantânea | Interrompe o risco de arco e ignição de incêndio |
| Falha à terra | Detecção de corrente de fuga | Desconexão controlada | Reduz o risco de choque e incêndio |
| Subtensão | Monitoramento de queda de tensão | Liberação acionada | Protege a estabilidade do equipamento |
Essa estrutura de resposta em camadas garante que diferentes tipos de falhas sejam tratados com tempo apropriado, em vez de um desligamento único.
Nas infra-estruturas modernas, a distribuição eléctrica não se limita a uma única divisão ou sistema. Em vez disso, abrange vários andares, sistemas de automação integrados e equipamentos em operação contínua.
Em edifícios altos, a energia é distribuída verticalmente através de risers. Uma falha em uma seção pode afetar potencialmente vários andares se não for isolada rapidamente. Um dispositivo como o disjuntor pneumático ajuda a localizar falhas, reduzindo o risco de interrupções generalizadas ou falhas em cascata.
Em ambientes de produção, os desligamentos repentinos podem ser tão perturbadores quanto as próprias falhas elétricas. Portanto, espera-se que os sistemas de proteção sejam rápidos e seletivos. Esse equilíbrio é essencial para manter a continuidade operacional e ao mesmo tempo priorizar a segurança.
A capacidade de ajustar curvas de proteção permite que os engenheiros combinem o comportamento do disjuntor com perfis de carga reais, em vez de confiar em suposições fixas.
Os equipamentos de proteção elétrica devem operar consistentemente sob condições normais e extremas. Por esta razão, a validação do projeto normalmente segue padrões reconhecidos internacionalmente, como IEC 60947-2 e GB 14048.2.
O processo de teste geralmente inclui:
- Testes de resistência térmica sob carga sustentada
- Verificação de desempenho de interrupção de curto-circuito
- Testes de ciclagem de durabilidade mecânica
- Verificações de adaptação ambiental sob variação de temperatura e umidade
- Avaliação de isolamento e rigidez dielétrica
Esses testes garantem que o desempenho permaneça estável mesmo quando as condições ambientais mudam, como alta umidade ou instalações em altitudes elevadas.
O Disjuntor de ar XUW1foi projetado com esses requisitos em mente, especialmente para redes de distribuição que operam em sistemas de até 660 V–690 V com altas faixas de corrente.
Os sistemas elétricos não são instalados em condições laboratoriais controladas. Eles devem operar em ambientes que variam amplamente em temperatura, exposição à poeira e níveis de umidade.
Os parâmetros operacionais típicos incluem:
- Faixa de temperatura ambiente de -5°C a +40°C
- Altitude até 2.000 metros
- Umidade relativa de até 90% em condições sem condensação
- Nível de proteção adequado para ambientes industriais
- Flexibilidade de instalação em configurações fixas ou tipo gaveta
Estes parâmetros asseguram que o comportamento de proteção permanece consistente, independentemente das diferenças de localização, seja em infraestruturas urbanas ou em zonas industriais remotas.
Além disso, as interfaces prontas para comunicação permitem a integração em sistemas de monitoramento automatizados, apoiando estratégias de controle centralizado para redes elétricas modernas.
Para entender melhor o comportamento prático, considere um cenário simplificado em um armário de distribuição:
- A carga do motor aumenta gradualmente além da corrente nominal
- O disjuntor detecta condição de sobrecarga sustentada
- A proteção de longo atraso inicia o ciclo de temporização
- Se a carga persistir, o disparo controlado é executado
- Os circuitos próximos permanecem inalterados devido à coordenação seletiva
Em outro cenário envolvendo um curto-circuito:
- Súbito aumento de corrente é detectado
- A proteção instantânea é acionada em milissegundos
- A formação do arco é interrompida antes que o calor sustentado se desenvolva
- A energia é isolada apenas para o ramal afetado
Esses padrões de resposta demonstram como a lógica de proteção em camadas reduz a probabilidade de escalada de incêndio elétrico.
À medida que a infra-estrutura eléctrica se torna mais automatizada, os dispositivos de protecção já não são componentes autónomos. Eles agora interagem com sistemas de monitoramento, plataformas de controle remoto e ferramentas de manutenção preditiva.
O disjuntor aberto oferece suporte a essa transição, oferecendo capacidade de comunicação e parâmetros de proteção configuráveis. Isso permite que os projetistas de sistemas alinhem o comportamento da proteção elétrica com dados operacionais em tempo real, em vez de suposições estáticas de projeto.
A prevenção de incêndios elétricos em redes de energia complexas depende muito da rapidez e precisão com que as falhas são identificadas e isoladas. Através de lógica de proteção em camadas, configuração adaptável e conformidade de testes padronizados, oDisjuntor de ar XUW1desempenha um papel estruturado na manutenção da segurança da distribuição em ambientes exigentes. Dentro da abordagem de engenharia mais ampla da XUCKY Electric, representa uma resposta prática às modernas condições de risco elétrico em aplicações industriais e em arranha-céus.
