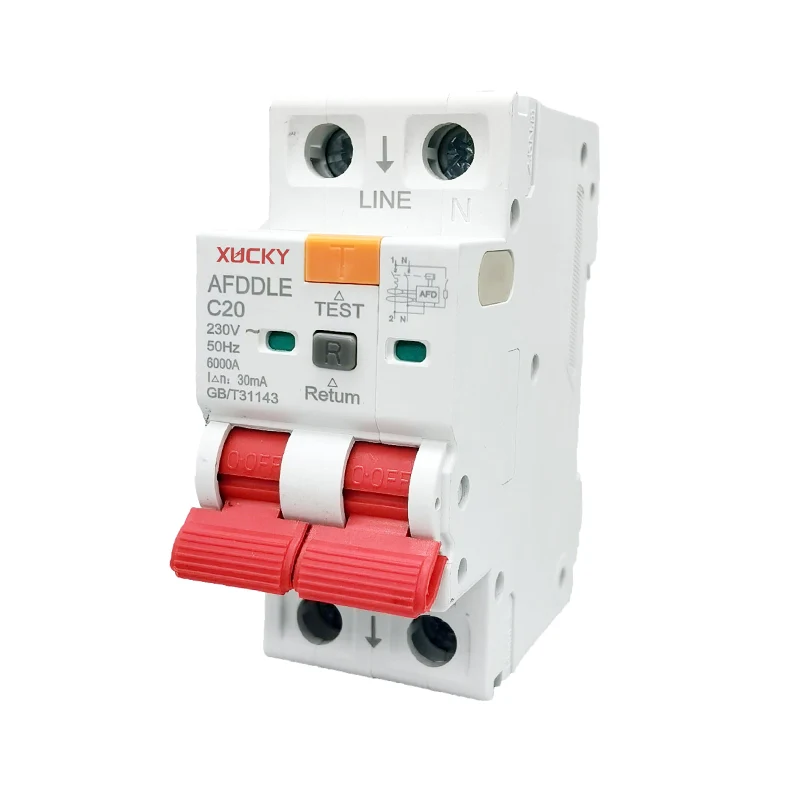

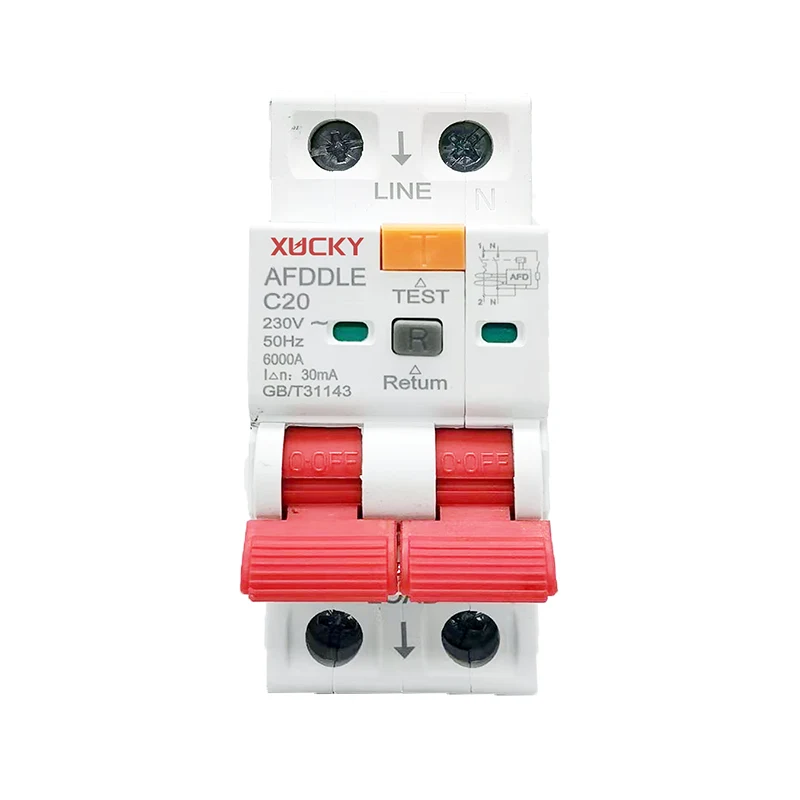

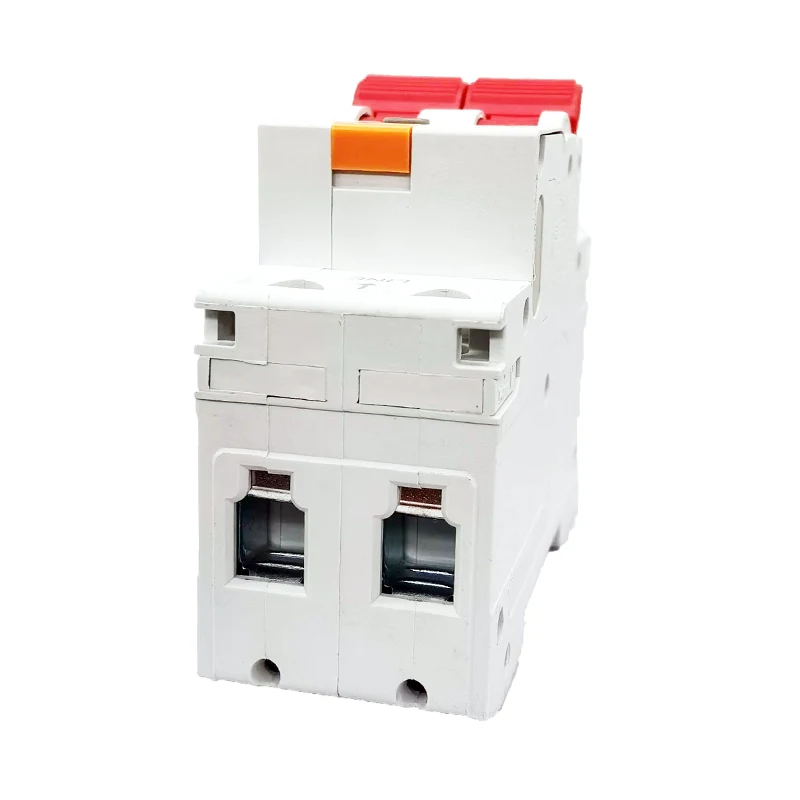

Dispositivos de detecção de falhas de arco AFDD

Model:AFDDLE

Os dispositivos de detecção de falhas de arco AFDD (a seguir denominados AFDD) podem efetivamente detectar o arco de falha na linha de acesso, incluindo o arco paralelo de falha e o arco da série de falhas. Quando o arco de falha que causa fogo é detectado na linha, ele pode desempenhar a função de desconexão e desligamento para obter o objetivo do alerta precoce do fogo. O dispositivo de distribuição de falha do arco é aplicável às linhas elétricas de 10kW e abaixo em edifícios industriais e civis. O comprimento da linha de proteção não deve ser maior que 100m. Os produtos estão em conformidade com o padrão GB/T31143-2014 IEC62602 e podem ser aplicados a casas de repouso, escolas, edifícios comerciais, hotéis, fábricas, armazéns, bibliotecas, escritórios, casas familiares e locais de entretenimento.

Enviar consulta

Descrição do produto

Arc Fault Detection Devices AFDD

Folha de dados técnicos

Unid	Valor
Modelo	Impopular
Fonte de energia de trabalho	Tensão nominal: AC230V
Frequência nominal	50Hz
Monitorando o alarme	Alarme do arco de falha (carga abaixo do AC63A)
Tensão	Valor nominal AC230V
corrente elétrica	Valor nominal: AC63A e abaixo
Dimensões gerais	8235,262mm
Método de instalação	Instalação de trilho de guia de 35 mm
Executar indicador	Operação normal, o indicador pisca
DEFINIR	Botão Defina
Capacidade de quebra	Capacidade de quebra de curto-circuito classificada ICN (KA): 6
Nível de proteção	IP20
Capacidade de fiação	1 ~ 25mm
Características de saída	CD
Resistência à descarga eletrostática	Descarga de ar> 8; Descarga de contato> 6
Anti-interferência do grupo de pulsos	6ka
Interferência de impacto de surto	4ka
Operar a temperatura ambiente	-23 ~+55 ℃
Resistência ao calor úmido	Tipo 2
classe de poluição	2
Tipo de instalação	Nível m
altitude	2000m
Ambiente de instalação	Terra sem vibração e impacto significativos

Configurações do produto

Pressione e segure a tecla de configuração (pressione a agulha por 3 segundos e depois jogue a configuração) até que a luz indicadora esteja acesa após parar por 3 segundos, a luz verde piscará automaticamente.

 Green Light 1: High

 Red Light 2: Médio (configuração de fábrica)

 Luz de tráfego 3: Baixo

Não Luz em 4: Equipamento Especial

Preste atenção ao ajuste das configurações de acordo com a situação real
