DZ40LE RCBO

Escopo de aplicação

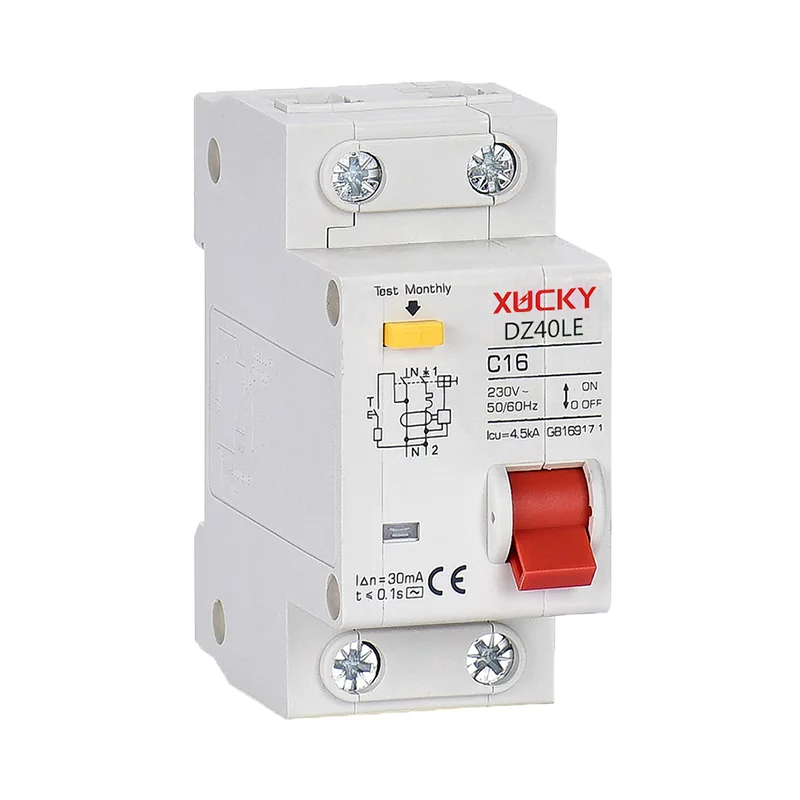

O disjuntor de corrente residual do DZ40LE melhorou por Xucky, a placa de circuito interna adota circuito integrado, o desempenho é mais superior e confiável! DZ40LE RCBO (DPN VIGI) (linha de fase + linha neutra + vazamento + sobre tensão) é adequada para o circuito residencial monofásico de 50Hz / 60Hz, tensão nominal de 230V, corrente nominal de 63A, para proteger vazamentos e proteger a sobrecarga e a submarca de circuito curto do circuito elétrico civil.

O RCBO DZ40LE também pode ativar o equipamento elétrico e as linhas de iluminação com pouca frequência em circunstâncias normais, especialmente para o sistema de distribuição de iluminação industrial e comercial. O interruptor de vazamento de terra MCB tem um tamanho pequeno e alta capacidade de ruptura; A linha nula e a linha viva são cortadas ao mesmo tempo e, no caso da linha viva revertida, o disjuntor de vazamento elétrico ainda é capaz de proteger contra vazamentos. O filtro na proteção eletrônica de vazamento de vazamento pode impedir que o disparo de malha causado por tensão instantânea (iluminação, interferência de linha de outros equipamentos) e corrente instantânea (como linha de carga capacitiva). O disjuntor de vazamento elétrico atende aos padrões de GB16917.1 e outros.

Condições operacionais normais e condições de instalação

■ Temperatura do ar ambiente: -5 ℃ ~ +40 ℃, e a temperatura média diária não excede +35 ℃.

■ A altitude não excede 2000m.

■ A umidade relativa atmosférica na temperatura do ar ambiente de + 40 ℃ não é superior a 50%, na baixa temperatura pode ter maior umidade relativa. Por exemplo, + 20 ℃ para 90%. Considere as mudanças de temperatura no produto na superfície do gel e tomem medidas apropriadas.

■ O nível de poluição é 2.

■ O ambiente eletromagnético é o ambiente B.

■ O campo magnético externo nas proximidades do local de instalação do disjuntor não excede 5 vezes o campo geomagnético em nenhuma direção.

■ Está instalado na caixa de distribuição, gabinete de distribuição de energia ou caixa com trilho padrão (Th35-7.5).

■ A instalação é a instalação vertical em geral, a inclinação do plano de instalação e o plano vertical não é superior a ± 5 °, o manuseio significa que liga-se.

■ Local de instalação sem impacto e vibração significativos, e mídia perigosa (explosiva) e invasão de chuva e neve.

■ Categorias de instalação: ⅱ, ⅲ Nível.

Parâmetros técnicos

Principais parâmetros técnicos

Corrente operacional residual nominal: 30MA; Corrente não operacional residual nominal: 15mA; Capacidade residual e de quebra de resíduos: 2000a; Tempo de ação de vazamento: ≤ 0,1s; Suportar tensão de impulso: uimp = 4kv; Atraso nas características da ação: (consulte a tabela)

Característica de ação instantânea

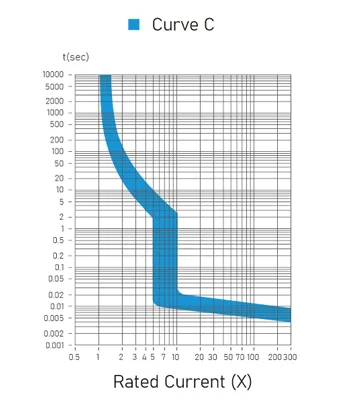

Curva característica de tropeção - tipo C

Estrutura e princípio de trabalho

O disjuntor de corrente residual DZ40LE é o disjuntor de vazamento eletrônico de ação atual. É um disjuntor de proteção de vazamento em miniatura integrativo projetado para circuito monofásico, possui grande capacidade e tamanho pequeno, para economizar recursos e espaço para a instalação do usuário.

O disjuntor de vazamento elétrico é composto principalmente de contato, caixa, mecanismo de operação, sistema eletromagnético, dispositivo de disparo, dispositivo de extinção de arco, transformador de sequência zero, circuito de controle de discriminação eletrônico e indicação de tropeço e outras peças. O interruptor de vazamento da terra possui funções de proteção de sobrecarga, curto -circuito e vazamento.

O princípio de trabalho do interruptor de vazamento da terra

Proteção de sobrecarga: quando a sobrecarga ocorre, o bimetal promove a trava, para fazer a viagem do disjuntor para proteger o circuito;

Proteção de curto-circuito: quando a falha de curto-circuito ocorre, as bobinas eletromagnéticas criam um forte campo magnético, o núcleo promove a trava rapidamente, para fazer a viagem do disjuntor (corte a fonte de alimentação dentro de 0,1s) e proteção de ação;

Proteção de vazamento: Quando a falha de vazamento ocorre no circuito de proteção, a soma do vetor de corrente do transformador de corrente de sequência zero não é igual a zero, a saída secundária do transformador gera tensão, para fazer a ruptura do SCR, o sistema de tropeço eletromagnético.

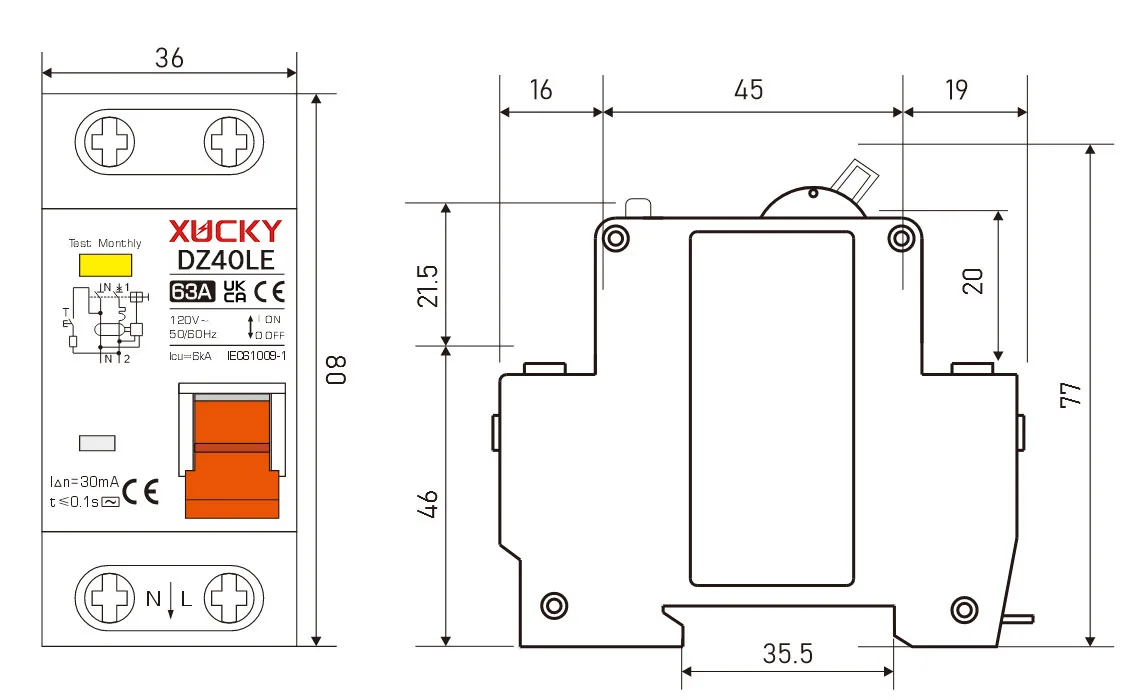

Dimensões de contorno e instalação
