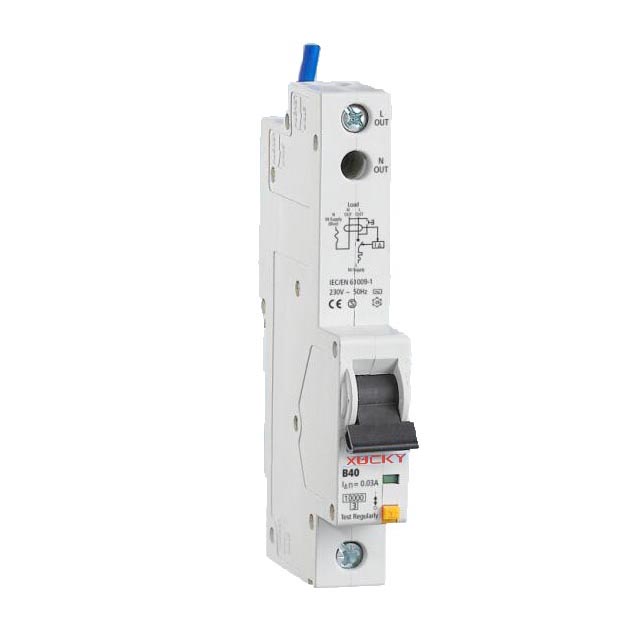

DPN RCBO

Padrão

Confirmando a EN / IEC61009

Capacidade de quebra

6ka, 10ka

Número de pólos

1p+n (1 módulo)

Correntes classificadas

6,10,16, 20, 25, 32, 40A

Tensão nominal

230VAC

Corrente de disparo nominal

10mA, 30MA, 100mA

Tempo de atuação residual

≤ 0,1s

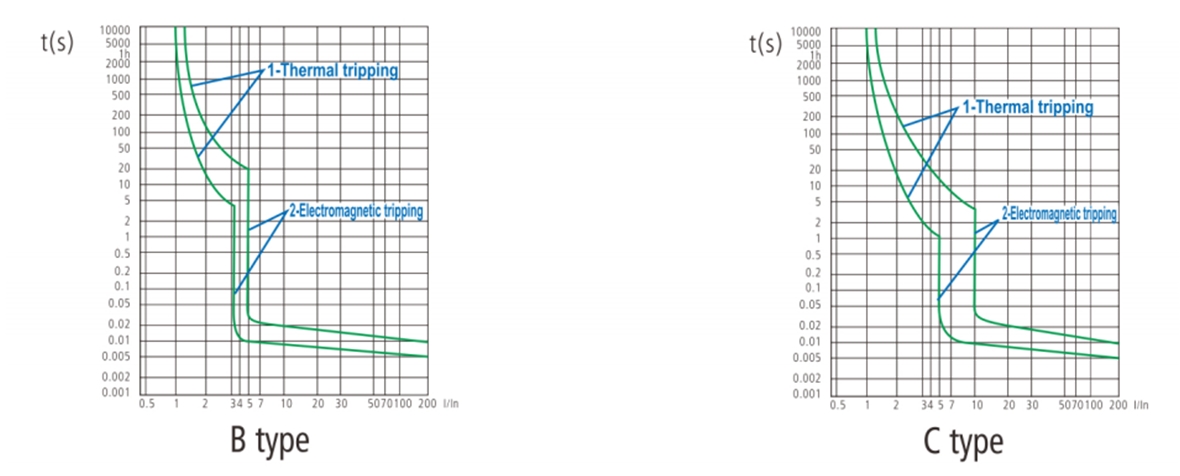

Característica

B.C.

Resistência elétrica

10000

Resistência mecânica

20000

Grau de proteção

-29c ~+40 ℃

Terminal de conexão

Condutor flexível 16mm?
Condutor rígido 25mm2

Tipo de terminal

Arrastar Tipo e tipo de pino

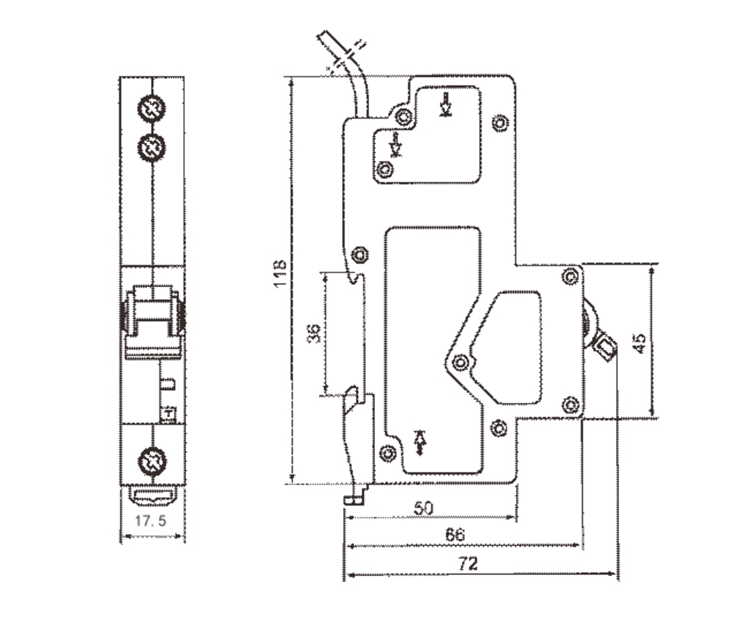

Largura

17,5 mm /módulo

Em (a)

Ian (a)

Máx. Tempos de quebra

LAN

21an

5lan

5a, 10a, 20a, 50a, 100a, 200a,

6 ~ 40

0,01,0,03,0.1

0,1s

0.085

0,04s

0,04s

Corrente classificada em (a)

Área de seção transversal S (MM2)

Torque de aperto (n. M)

6

1

2

10

1.5

2

16 ~ 20

2.5

2

25

4

2

32

6

2

40

10

2
