XUCKY (Wenzhou XUCKY Electric) oferece elo fusível e porta-fusível de alta qualidade com certificação IEC 60269, CE, RoHS. Corpo cerâmico, desempenho confiável, preço competitivo. Ideal para distribuição industrial, painéis de controle, energia solar fotovoltaica. Exportar para Arábia Saudita, Emirados Árabes Unidos, Egito, Oriente Médio.

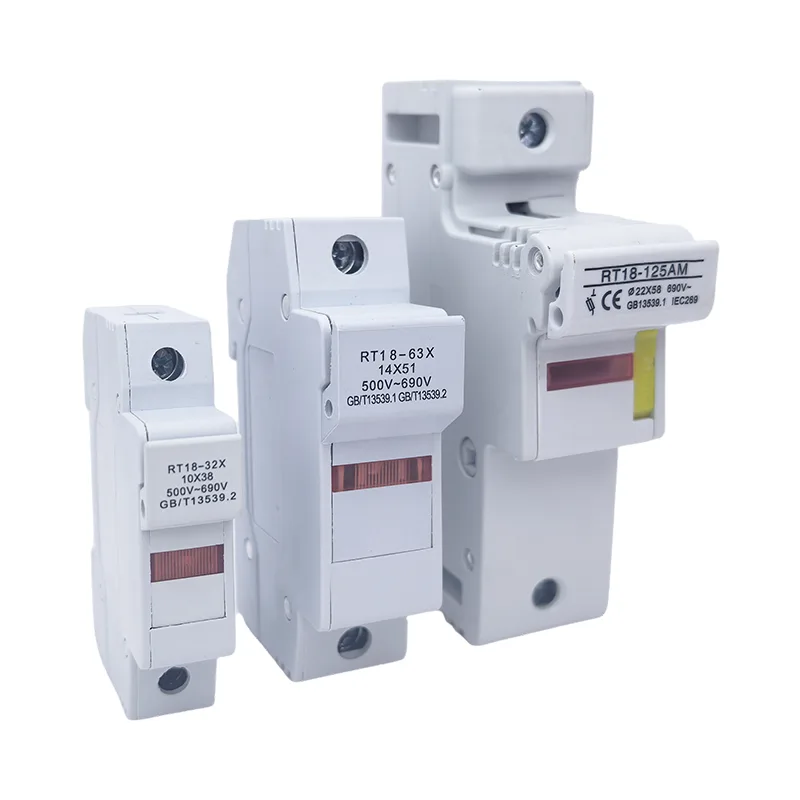

O elo fusível e o porta-fusível XUCKY são componentes essenciais de proteção de baixa tensão projetados para sistemas elétricos industriais, comerciais e residenciais. Fabricados pela Wenzhou XUCKY Electric Co., Ltd., nossos produtos de fusíveis estão em conformidade com os padrões internacionais IEC 60269, apresentando alta capacidade de interrupção, desempenho estável e longa vida útil. Como fornecedor profissional de fusíveis da China, a XUCKY fornece soluções confiáveis de fusíveis para clientes em todo o mundo, especialmente para o mercado do Oriente Médio, incluindo Arábia Saudita, Emirados Árabes Unidos e Egito.

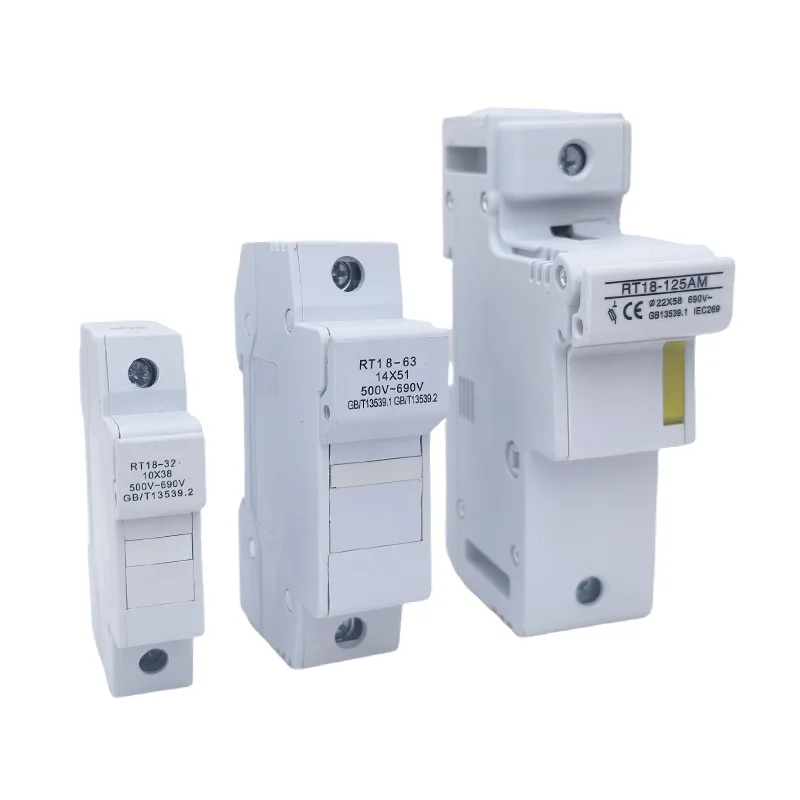

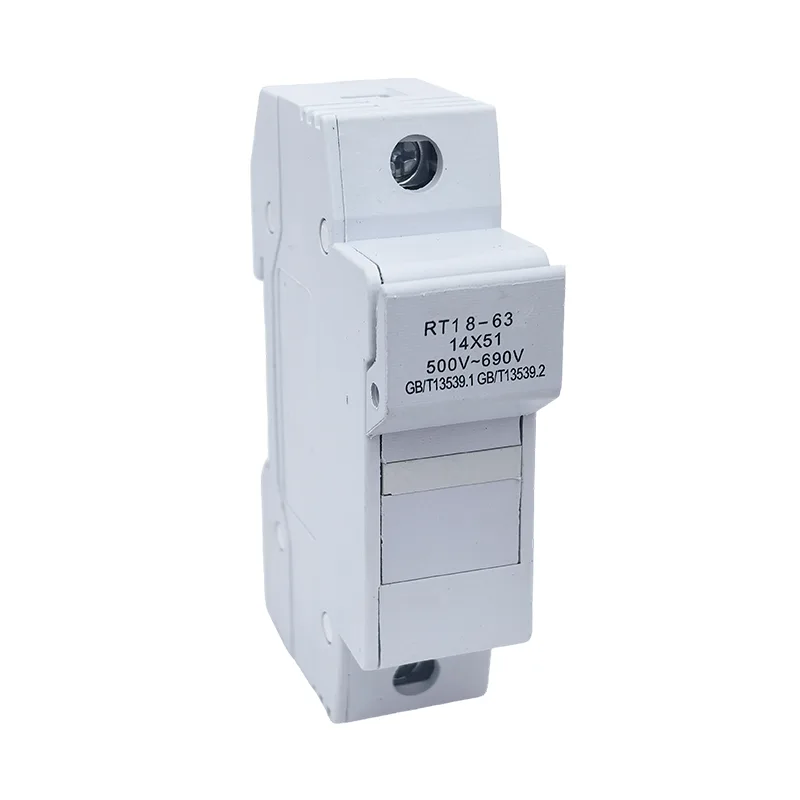

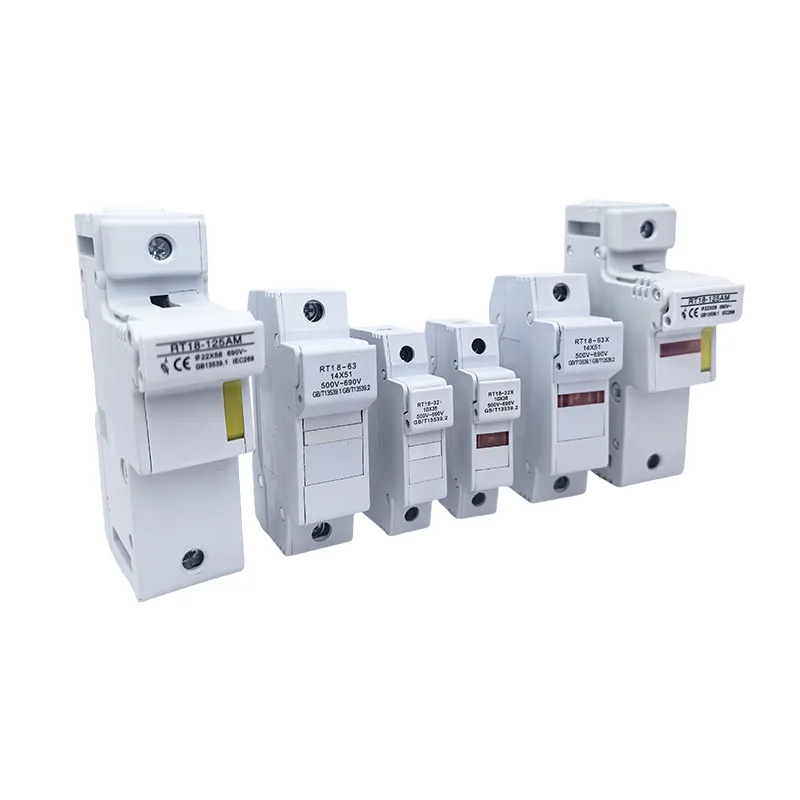

O porta-fusível é projetado para instalação de elo de fusível e proteção de circuito contra curto-circuito e sobrecarga. O elo de fusível faz parte do porta-fusível com um fusível e é substituído após o disparo.
Os elos fusíveis são usados para proteger linhas de cabos, eletrodomésticos e equipamentos industriais. São suportadas conexões de fios de cobre e alumínio.
Os elos fusíveis e o porta-fusíveis são projetados para proteger as linhas de cabos contra sobrecarga e curto-circuito
atual:
eletrodomésticos;
Equipamentos industriais.
• Painéis de controle industrial e quadros de distribuição
• Sistemas de distribuição de energia em fábricas e edifícios
• Sistemas solares fotovoltaicos (proteção CC e CA)
• Centros de controle de motores (MCC)
• HVAC e equipamentos elétricos
• Projetos de energia renovável no Oriente Médio
• Instalações elétricas comerciais e residenciais

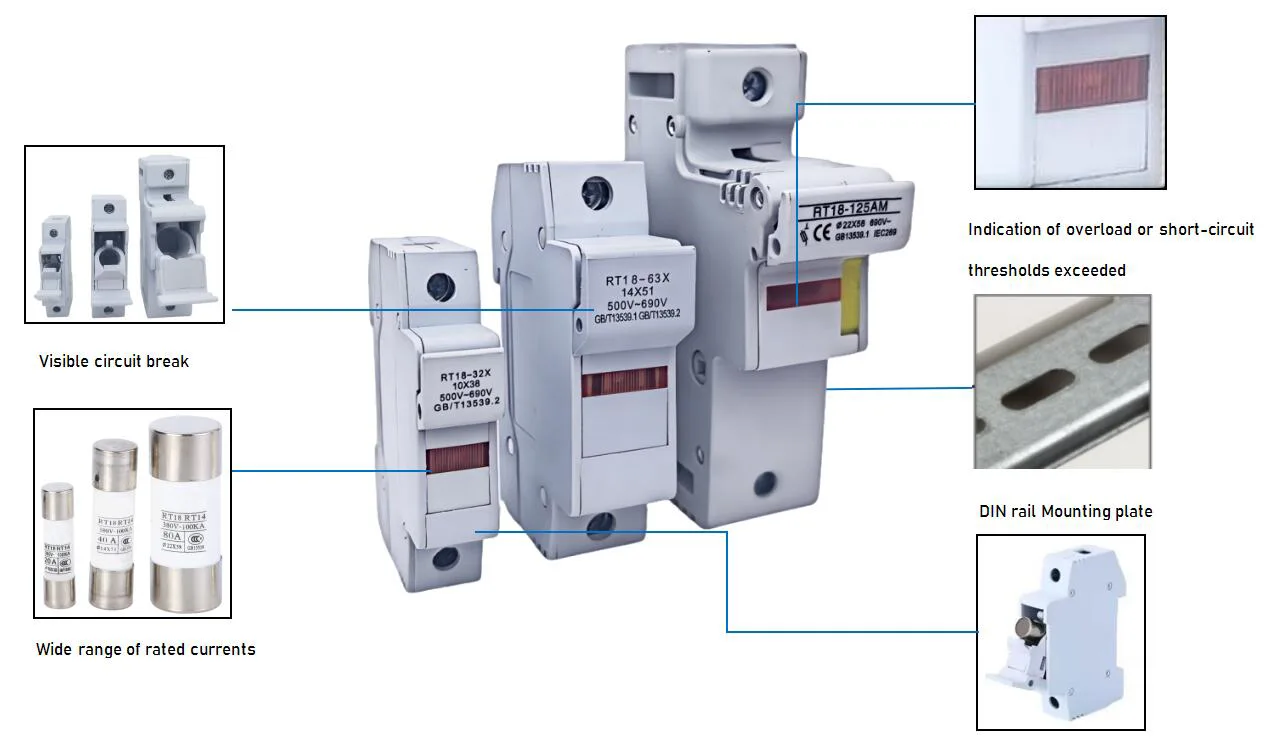

Proteção de gama completa
Atende aos padrões IEC para aceitação global
Construção cilíndrica padronizada
Baixo desempenho de dissipação de energia para menor aumento de temperatura
Fácil instalação
Certificado IEC 60269-1 / -2, compatível com CE e RoHS
Corpo cerâmico de alta qualidade com excelente isolamento e resistência ao calor
Tampas terminais em latão niquelado para baixa resistência de contato
Alta capacidade de interrupção até 120kA (tipo HRC)
Disponível nas características gG (uso geral) e aM (proteção do motor)
Porta-fusíveis montável em trilho DIN com design seguro para dedos
Indicador opcional de fusível queimado para fácil manutenção
Ampla gama de classificações: 0,5A ~ 630A, 500V / 690V CA
Preço econômico, direto da fábrica XUCKY em Wenzhou, China
|
Parâmetros |
Tamanho |
||
|
Porta-fusível |
10×38 |
14x51 |
22×58 |
|
Corrente nominal em 690 V AC In, A |
0,5; 1; 2; 4; 6; 8; 10 |
2; 4; 6; 8; 10; 16; 20; 25 |
2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50 |
|
Peso, g |
50 |
83 |
170 |
|
Resistência mecânica, ciclos O-C |
2000 |
2000 |
1600 |
|
Grau de proteção: IEC 60529 |
IP20 |
IP20 |
IP20 |
|
Temperatura operacional, °C |
de -10 a +55 |
de -10 a +55 |
de -10 a +55 |
|
Seção transversal dos fios conectados, mm² |
De 1 a 25 |
De 1 a 25 |
máx. 50 |
|
Torque de aperto, N·m |
2,5 |
2,5 |
2,5 |
|
Fusíveis cilíndricos |
|||
|
Corrente nominal In, A |
0,5; 1; 2; 4; 6; 8; 10; 16; 20; 25; 32 |
2; 4; 6; 10; 16; 20; 25; 32; 40; 50; 63 |
2; 4; 6; 8; 10; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125 |
|
Tipo fluorescente compacta |
gG |
gG |
gG |
|
Peso, g |
7,7 |
20,5 |
58 |
|
Capacidade de interrupção nominal Ics, kA |
50 |
50 |
50 |
|
Grau de proteção: IEC 60529 |
IP20 |
IP20 |
IP20 |
|
Temperatura operacional, °C |
de -10 a +55 |
de -10 a +55 |
de -10 a +55 |
O LED acende quando o seccionador desarma
Dimensões totais e de instalação (mm)
Fusíveis cilíndricos
|
Tamanho |
a |
b |
c |
|
10x38 |
38 |
10 |
10,3 |
|
14x51 |
51 |
12 |
14 |
|
22x58 |
58 |
16 |
22 |
|
Nome |
Tensão nominal, V |
Frequência nominal, Hz |
Corrente máxima, A |
Máx. dissipação de energia, W |
|
Porta-fusível 10×38 |
500 |
50/60 |
8 |
3 |
|
Porta-fusível 14×51 |
500 |
50/60 |
20 |
5 |
|
Porta-fusível 22×58 |
500 |
50/60 |
40 |
9.5 |
|
Nome |
Corrente operacional nominal In, A |
Tensão nominal, V |
Frequência nominal, Hz |
10×38 |
14x51 |
22×58 |
|
Elo fusível cilíndrico 0,5A |
0.5 |
500 |
50/60 |
10×38-0,5 |
- |
- |
|
Elo fusível cilíndrico 1A |
1 |
500 |
50/60 |
10×38-1 |
- |
- |
|
Elo fusível cilíndrico 2A |
2 |
500 |
50/60 |
10×38-2 |
14×51-2 |
22×58-2 |
|
Elo fusível cilíndrico 4A |
4 |
500 |
50/60 |
10×38-4 |
14×51-4 |
22×58-4 |
|
Elo fusível cilíndrico 6A |
6 |
500 |
50/60 |
10×38-6 |
14×51-6 |
22×58-6 |
|
Elo fusível cilíndrico 8A |
8 |
500 |
50/60 |
10×38-8 |
- |
22×58-8 |
|
Elo fusível cilíndrico 10A |
10 |
500 |
50/60 |
10×38-10 |
14×51-10 |
22×58-10 |
|
Elo fusível cilíndrico 16A |
16 |
500 |
50/60 |
10×38-16 |
14×51-16 |
22×58-16 |
|
Elo fusível cilíndrico 20A |
20 |
500 |
50/60 |
10×38-20 |
14×51-20 |
22×58-20 |
|
Elo fusível cilíndrico 25A |
25 |
500 |
50/60 |
10×38-25 |
14×51-25 |
22×58-25 |
|
Elo fusível cilíndrico 32A |
32 |
500 |
50/60 |
10×38-32 |
14×51-32 |
22×58-32 |
|
Elo fusível cilíndrico 40A |
40 |
500 |
50/60 |
- |
14×51-40 |
22×58-40 |
|
Elo fusível cilíndrico 50A |
50 |
500 |
50/60 |
- |
14×51-50 |
22×58-50 |
|
Elo fusível cilíndrico 63A |
63 |
500 |
50/60 |
- |
14×51-63 |
22×58-63 |
|
Elo fusível cilíndrico 80A |
80 |
500 |
50/60 |
- |
- |
22×58-80 |
|
Elo fusível cilíndrico 100A |
100 |
500 |
50/60 |
- |
- |
22×58-100 |
|
Elo fusível cilíndrico 125A |
125 |
500 |
50/60 |
- |
- |
22×58-125 |
|

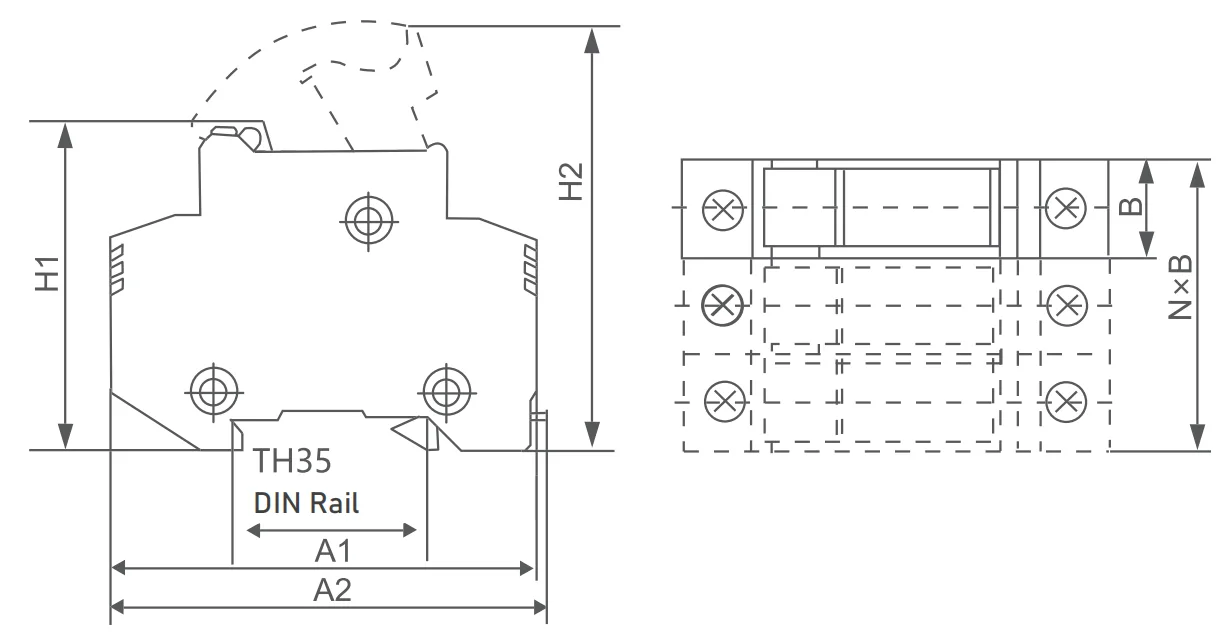

Modelo |
Dimensão do contorno (mm) |
||||
|
|
A1 |
A2 |
B |
H1 |
H2 |
|
RT18-32 |
77 |
78 |
17 |
61 |
80 |
|
RT18-63 |
96 |
97 |
26 |
67 |
94 |
|
RT18-125 |
127 |
129 |
35 |
76 |
104 |
Q1: O que é um fusível?
R: Um elo fusível é o elemento de proteção substituível de um fusível, contendo um elemento de fusão calibrado que interrompe o circuito sob condições de sobrecarga ou curto-circuito. É o “coração” do sistema de fusíveis.
Q2: Qual é a diferença entre um elo fusível e um porta-fusível?
R: O elo fusível é a peça de fusão substituível; o porta-fusível (base do fusível) é a peça de montagem estacionária que segura o elo do fusível e fornece conexões elétricas. Você precisa de ambos para uma instalação completa do fusível.
Q3: Qual padrão os fusíveis XUCKY atendem?
R: Nossos fusíveis estão em conformidade com os padrões internacionais IEC 60269-1 e IEC 60269-2, com certificação CE e RoHS.
Q4: Os produtos de fusíveis XUCKY podem ser usados na Arábia Saudita e no Oriente Médio?
R: Sim. O elo fusível e o porta-fusível XUCKY são projetados para sistemas 500V/690V AC, compatíveis com os padrões de rede do Oriente Médio. Temos uma rica experiência de exportação na Arábia Saudita, Emirados Árabes Unidos, Egito e outros países do Golfo.
Q5: Qual é o MOQ para o link do fusível XUCKY?
R: MOQ é de 100 unidades para tipos padrão. Pedidos personalizados são bem-vindos. Contacte-nos para obter uma lista de preços detalhada.
Fabricante: Wenzhou XUCKY Electric Co., Ltd.
Localização: Wenzhou, Zhejiang, China – a base de produção elétrica
Experiência: Mais de 10 anos em componentes elétricos de baixa tensão
Certificação: IEC, CE, RoHS, ISO9001
Mercado de exportação: Arábia Saudita, Emirados Árabes Unidos, Egito, Iraque, Irã, Sudeste Asiático, África
Controle de qualidade: inspeção 100% antes do envio
Serviço: OEM/ODM disponível, entrega rápida, suporte online 24 horas por dia, 7 dias por semana
