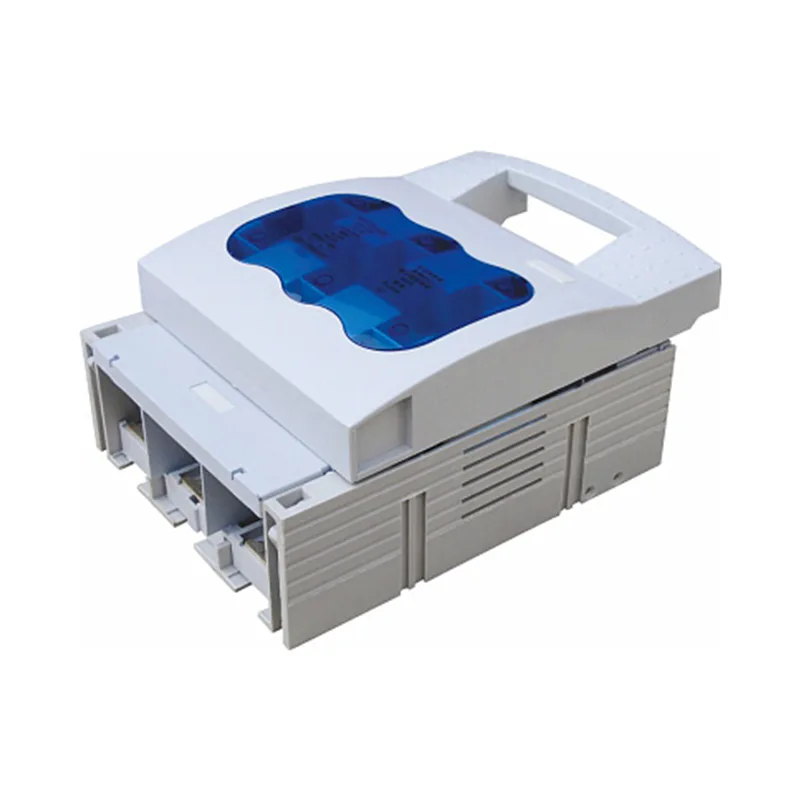

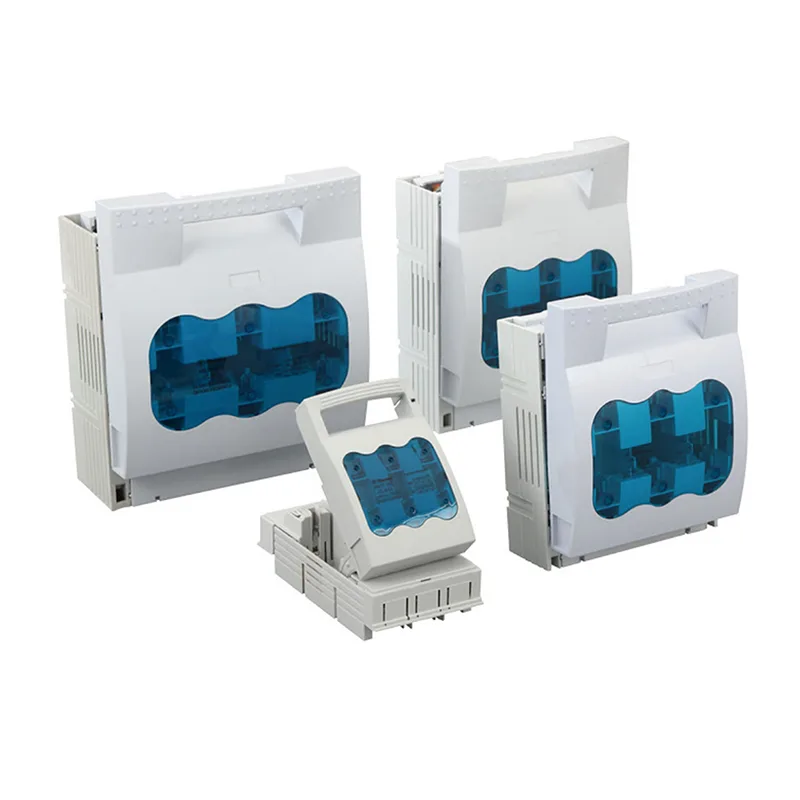

Seccionador do interruptor do fusível HR17B

O seccionador de chave fusível XUCKY HR17B pode ser operado com carga. É aplicável à corrente nominal de 40A ~ 630A. Existem 2 grupos, 3 grupos e 4 grupos. Pode ser montado no barramento e instalado na placa fixa. Também fornece a estrutura de entrada e saída das extremidades superior e inferior, introdução de fio de faca e dispositivo de extinção de arco; e o orifício de detecção fechado está na tampa do interruptor, o interruptor de sinal e o interruptor de detecção são construídos. Pode ser equipado com monitor de fusível e usado como chave faca.

Enviar consulta

Descrição do produto

Escopo de aplicação

O seccionador de chave fusível HR17B de alta qualidade XUCKY pode ser operado com carga. É aplicável à corrente nominal de 40A ~ 630A. Existem 2 grupos, 3 grupos e 4 grupos. Pode ser montado no barramento e instalado na placa fixa. O seccionador de chave fusível HR17B também fornece a estrutura de entrada e saída das extremidades superior e inferior, introdução de fio de faca e dispositivo de extinção de arco; e o orifício de detecção fechado está na tampa do interruptor, o interruptor de sinal e o interruptor de detecção são construídos. Pode ser equipado com monitor de fusível e usado como chave faca.

O seccionador do interruptor de fusível é bonito, novo e conciso e está em conformidade com IEC60947-3 e GB14048.3.

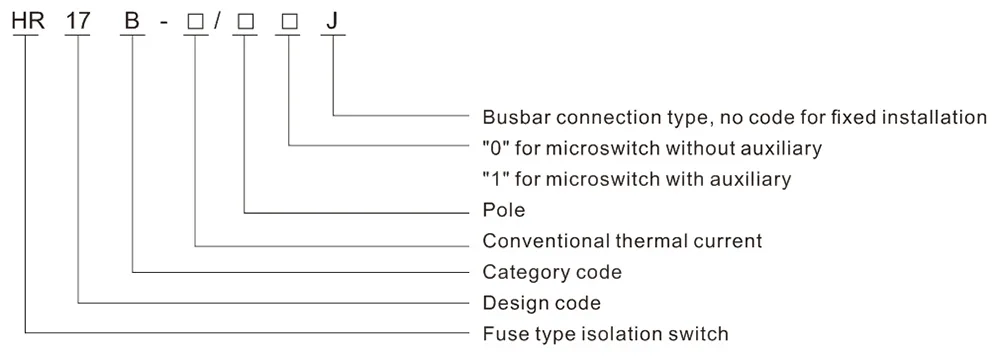

Modelo e significado

Principais Parâmetros Técnicos

Modelo seccionador de chave fusível		HR17B-40	HR17B-63	HR17B-160	HR17B-250	HR17B-400	HR17B-630
Tensão nominal de isolamento Ui		690 V	690 V	800 V	800 V	800 V	800 V
Tensão operacional nominal Ue		AC400, 660V
Corrente operacional nominal Ie	400V CA-23B	40A	63A	160A	250A	400A	630A
Corrente operacional nominal Ie	660V CA-22B	32A	50A	100A	200A	315A	425A
Capacidade nominal de produção de curto prazo Icm		10Ie
Corrente nominal limitada de curto-circuito Inc		50 kA
Elo fusível		RT14-40	RT14-63	NT00-160	NT1-250	NT2-400	NT3-630

Dimensões de contorno e instalação

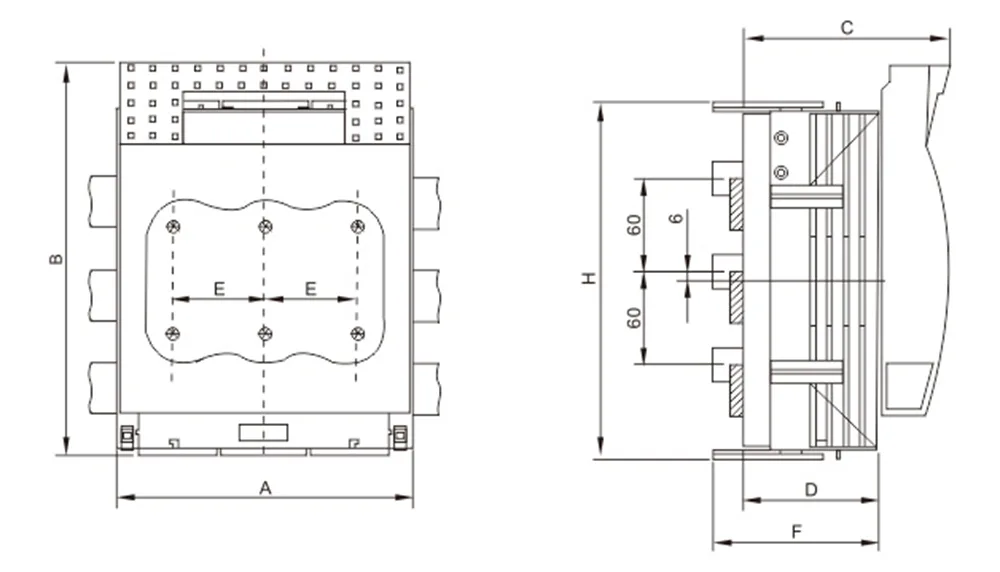

Esboço e dimensões de instalação do tipo suspenso HR17B-160 ~ 630A

Modelo	A	B	C	D	E	F	H
HR17B-160/30J	106	200	97	60	33	87	200
HR17B-250/30J	185	247	128	88	57	110	220
HR17B-400/30J	210	290	145	97	65	125	268
HR17B-630/30J	256	300	160	112	81	139	285

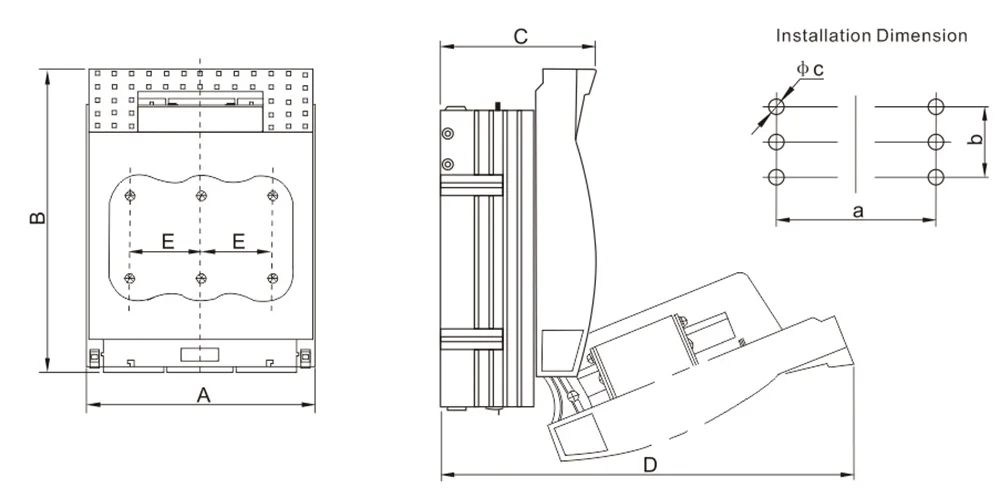

Contorno e dimensões de instalação do HR17B-40 ~ 630A fixo

Modelo		Dimensão do contorno (mm)					Dimensão de instalação (mm)
Modelo		A	B	C	D	E	a	b	Φc
HR17B-40	2P	55	116	76	150	21	25	/	F6
HR17B-40	3P	76	116	76	150	21	42	/	F6
HR17B-63	2P	74	116	76	150	31	35	/	F6
HR17B-63	3P	105	116	76	150	31	62	/	F6
HR17B-160	2P	75	200	83	205	33	43	25	Φ7
	3P	106	200	83	205	33	66	25	Φ7
	4P	138	200	83	205	33	100	25	Φ7
HR17B-250	2P	128	247	110	295	57	72	50	F11
	3P	185	247	110	295	57	114	50	F11
	4P	242	247	110	295	57	172	50	F11
HR17B-400	2P	145	290	125	340	65	80	50	F11
	3P	210	290	125	340	65	130	50	F11
	4P	276	290	125	340	65	195	50	F11
HR17B-630	2P	175	300	145	360	81	90	50	F11
	3P	256	300	145	360	81	162	50	F11
	4P	340	300	145	360	81	243	50	F11
