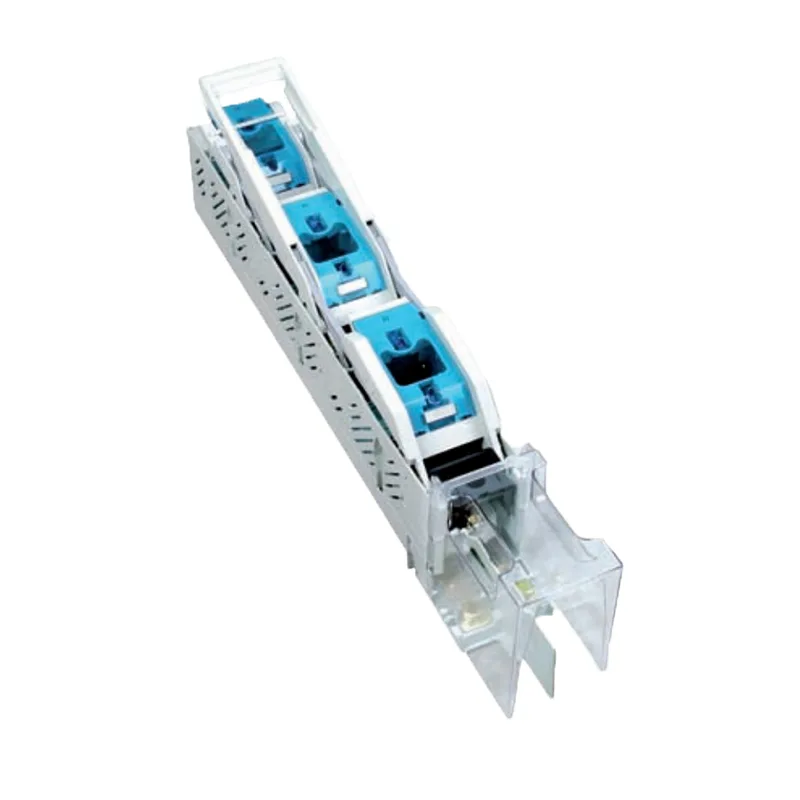

Seccionador de chave fusível em linha HG2B

Escopo de aplicação

O seccionador de chave fusível em linha HG2B é adequado para tensão nominal CA de 660 V e inferior, CA 160A ~ 630A, frequência CA nominal de 50 Hz. Com operação de carga, o primeiro transformador de corrente e integração de chave de barra, com as vantagens de ajuste conveniente de entrada-saída superior-inferior, interrupção separada trifásica, interrupção simultânea trifásica e outros, amplamente utilizados em conjuntos completos de produtos e subestação de caixa importada.

No sistema de distribuição de empresas industriais, é usado principalmente em circuitos de distribuição e circuitos de motores com altas correntes de curto-circuito, que podem ser usados ​​para ligar e desligar manualmente o circuito com pouca frequência e isolar a fonte de alimentação, e podem proteger o circuito CA de curto-circuito. O seccionador de chave fusível em linha não é adequado para iniciar e desconectar uma única chave de motor. Atenda aos padrões: GB14048.3, IEC60947-3.

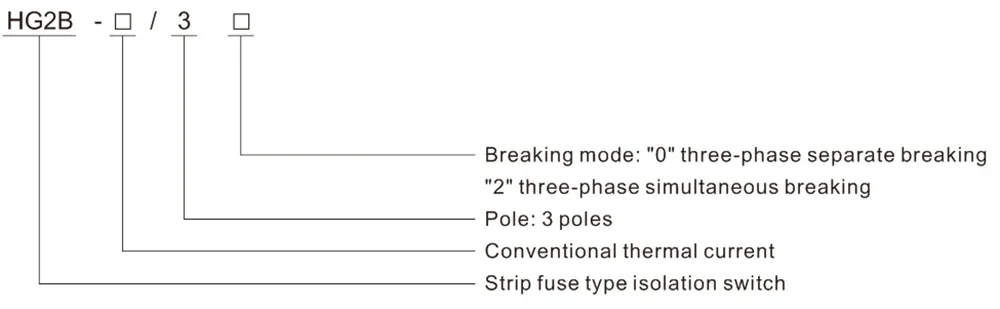

Modelo e significado

Condições normais de trabalho e condições de instalação

1. A temperatura do ar ambiente não é superior a +40°C e não inferior a -5°C.

2. A elevação do local de instalação não excede 2.000 m.

3. Umidade: Quando a temperatura máxima é de +40°C, a umidade relativa do ar não excede 50%, e uma umidade relativa mais alta pode ser permitida em temperaturas mais baixas, por exemplo, 90% a 20°C. Devem ser tomadas medidas especiais para a condensação ocasional causada por mudanças de temperatura.

4. O nível de poluição do ambiente circundante é 3.

5. O seccionador do interruptor fusível em linha deve ser instalado em um local onde não haja tremores, choques e vibrações significativos e não haja chuva e neve. Ao mesmo tempo, não deve haver nenhum meio perigoso para explosão no local de instalação, e não deve haver gás e poeira no meio que possa corroer o metal e destruir o isolamento.

Recursos do produto

■ Primeira integração de transformador de corrente e chave fusível

■ Com fio de navalha e dispositivo de extinção de arco, é seguro operar

■ Lâmina isolada, série NT/NH e núcleo de fusão semicondutor comum (fusão rápida) podem ser adicionados

■ Monitor de fusível e interruptor de sinal podem ser adicionados

■ Usado como interruptor principal, capacidade de interrupção instantânea de até 50-100kA

■ Chave de isolamento do tipo fusível de tira DNH5 com tecnologia de processo exclusiva

■ O seccionador de chave fusível em linha tem uma aparência bonita, é novo e conciso e está em conformidade com o padrão IEC60947-3.GB14048.3.

Estrutura e características

O Seccionador Fusível em Linha é composto por uma base, um pedestal, uma tampa, uma alça, uma capa protetora e outros. O elo fusível da série NT é montado na tampa e usado como lâmina de contato móvel; A alça gira ao longo do fulcro da base em forma de leque, e a tampa é quebrada e fechada junto com o fusível. Há uma grande distância espacial e um ponto de ruptura claro para atender aos requisitos da chave de isolamento. O pedestal e a base podem ser facilmente desmontados, para que o pedestal seja instalado no barramento de forma segura e confiável. A base está equipada com uma grade extintora de arco para garantir a capacidade de interrupção da chave.

Principais parâmetros técnicos

A relação entre o interruptor e o elo fusível

Nota: O fusível NT3-200, 250A não é padrão, entre em contato com nossa empresa para solicitar ou personalizar.

Dimensões de contorno e instalação

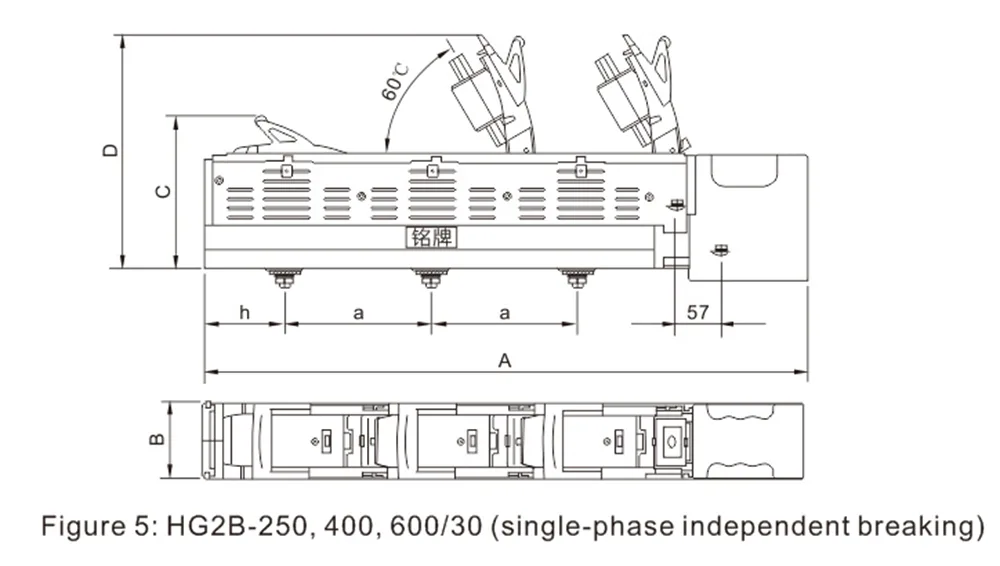

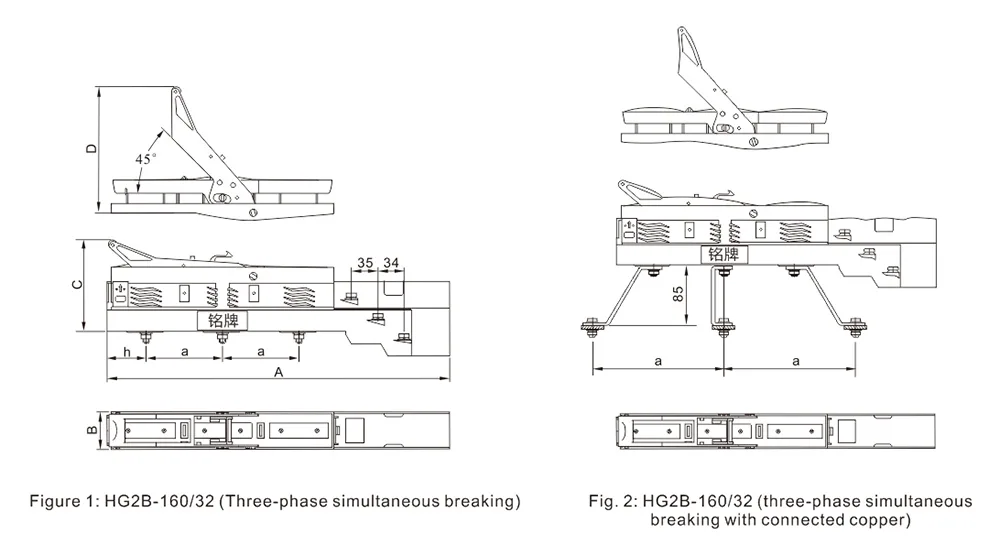

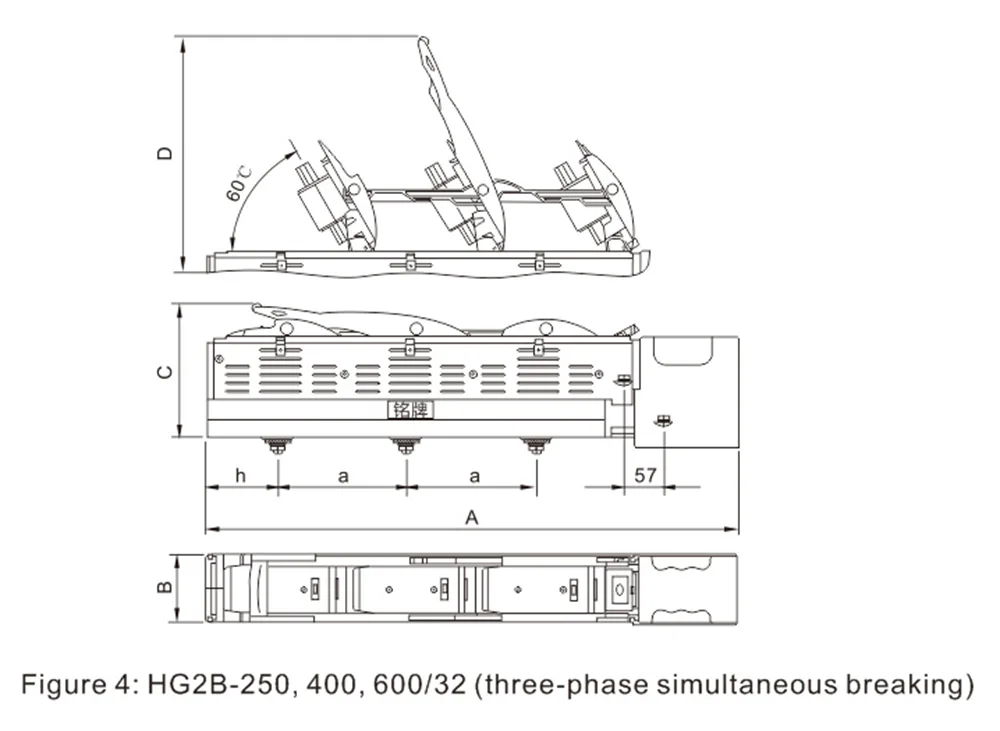

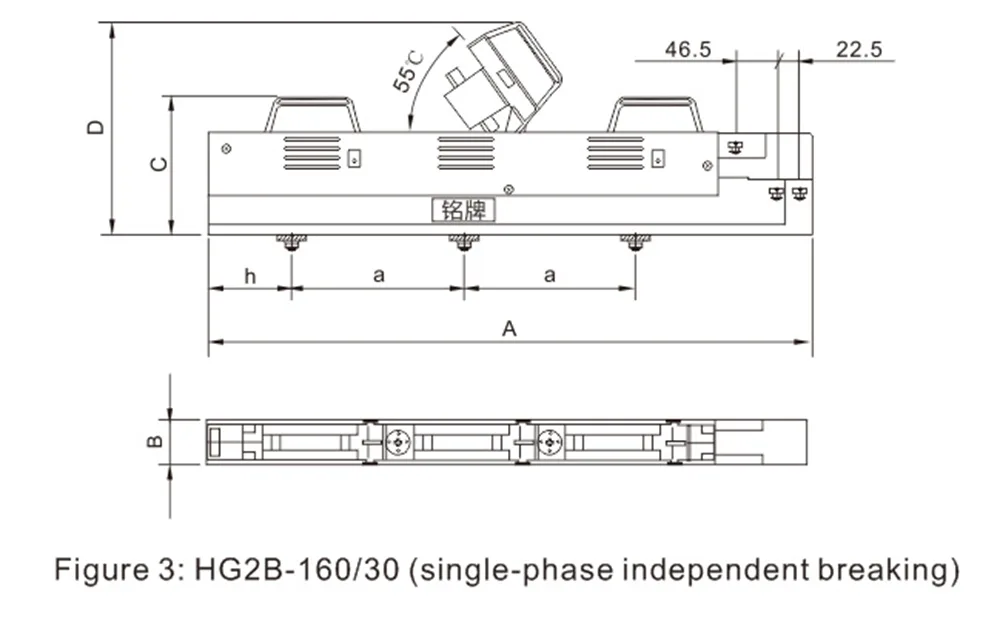

Dimensões gerais e de instalação do seccionador de fusível em linha HG2B-160 ~ 630A.
