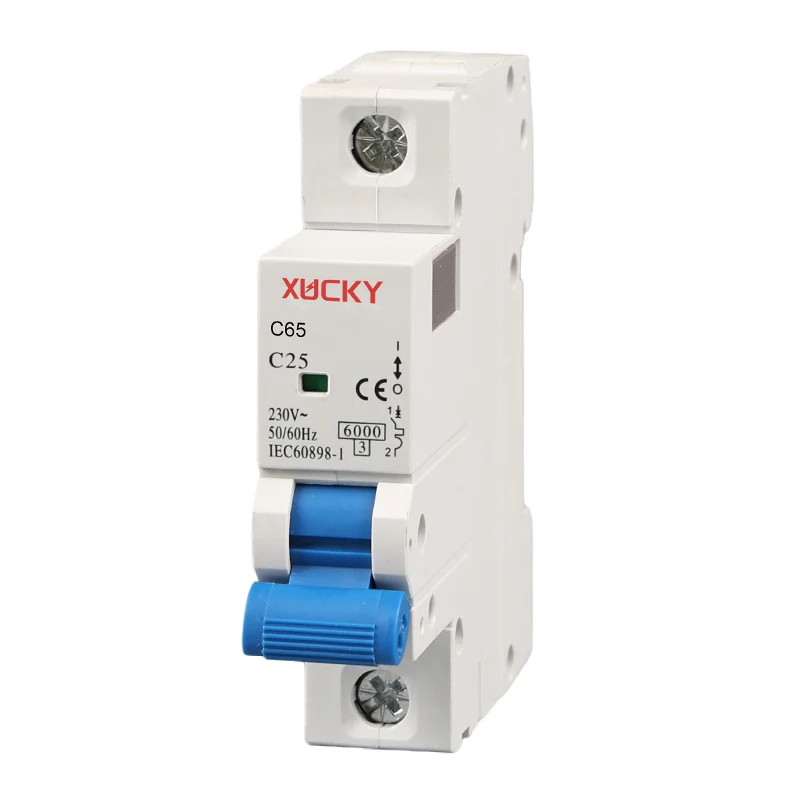

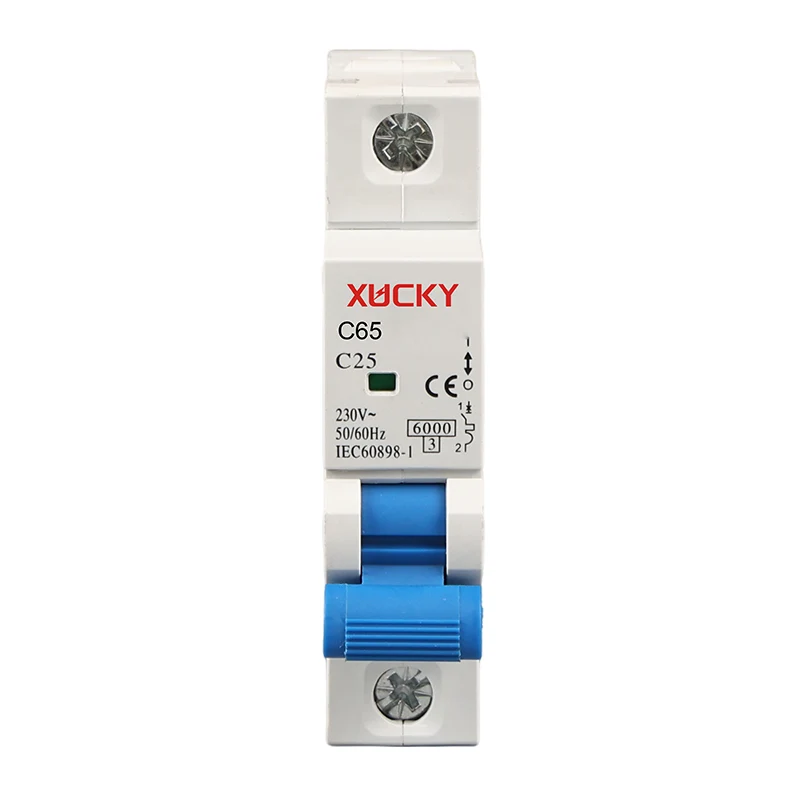

O disjuntor miniatura C65 6KA (também chamado de 6KA Household MCB, semelhante a CHINT NB1-63) é usado para o circuito de CA 50 Hz, tensão nominal de 110 V/230/400 V, corrente nominal de 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A para proteger sobrecarga e curto-circuito, bem como uso para circunstâncias normais de conversão de circuito infrequente, também pode ser usado como chave de isolamento para circuito de corte para proteger circuito e equipamento.
O disjuntor miniatura 6KA (6KA Household MCB) é usado para residências industriais, comerciais, arranha-céus e civis e outros locais.
Atenda aos padrões: GB10963.1, IEC60898-1.
|
Corrente nominal |
0,5A,1A,2A,3A,4A,5A,6A,10A,16A,25A,40A,50A,63A |
|
Poloneses |
1P.2P.3P,4P,1P+N,3P+N |
|
Tensão nominal Ue |
230V/400V |
|
Tensão nominal suportável ao impulso (1,2/50)Uimp |
6kV |
|
Tensão de teste dielétrico em E Ind. Freq. Por 1 minuto |
6kV |
|
Indicação de quebra |
Janela Verde (Desconectada), Janela Vermelha (Fechada) |
|
Classe de Proteção |
IP20 |
|

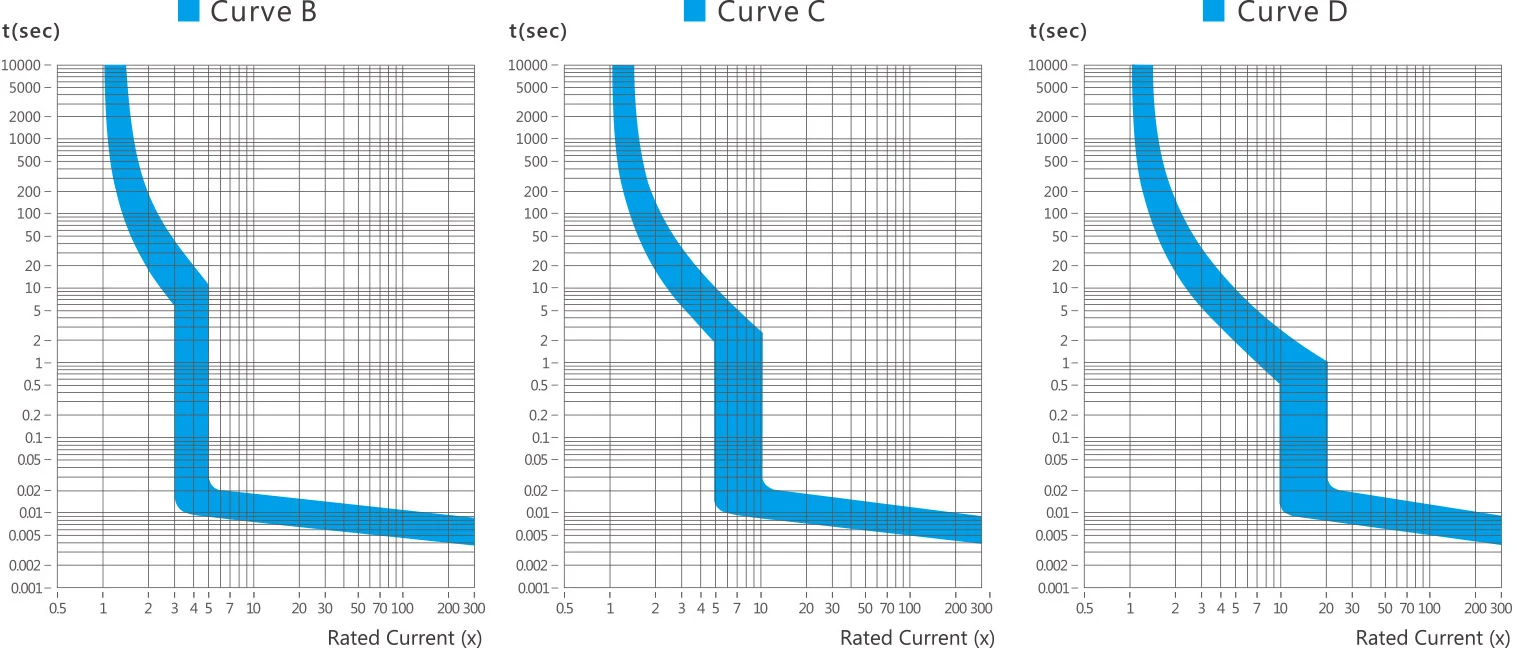

Característica de liberação termomagnética |
Curva B (3-5 pol.), Curva C (5-10 pol.), Curva D (10-14 pol.) |
|
Vida Elétrica |
2000 |
|
Vida Mecânica |
10000 |
|
Temperatura de referência para configuração do elemento térmico |
30°C |
|
Temperatura ambiente |
-5~+40℃ |
|
Tipo de conexão de terminal |
Parafusos Phillips |
|
Cabo adaptador |
6-63A 1-25mm² 16-3AWG | 80-125A 8-35mm² 16-2AWG |
|
Torque de aperto |
3,0N.M |
|
Combinação com acessórios Contato auxiliar |
|
|
Contato Auxiliar |
Sim |
|
Contato de alarme |
Sim |
|
Liberação de derivação |
Sim |
|
Liberação de subtensão |
Sim |
Quando a temperatura ambiente não é uma referência de 30 graus, o fator de correção de referência é o seguinte.
|
Temperatura ambiente |
-20℃ |
-10℃ |
0℃ |
10℃ |
20°C |
30°C |
40°C |
50°C |
60°C |
|
Coeficiente de correção atual |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Corrente nominal |
Fio de cobre adaptador mínimo |
|
6A |
1MM²/17AWG |
|
10A |
1,5MM²/16AWG |
|
16A |
1,5MM²/16AWG |
|
25A |
2,5MM²/13AWG |
|
32A |
4MM²/11AWG |
|
40A |
6MM²/10AWG |
|
50A |
10MM²/7AWG |
|
63A |
10MM²/7AWG |
O trilho de montagem de aço tipo Th35-7.5 é usado para instalação.
