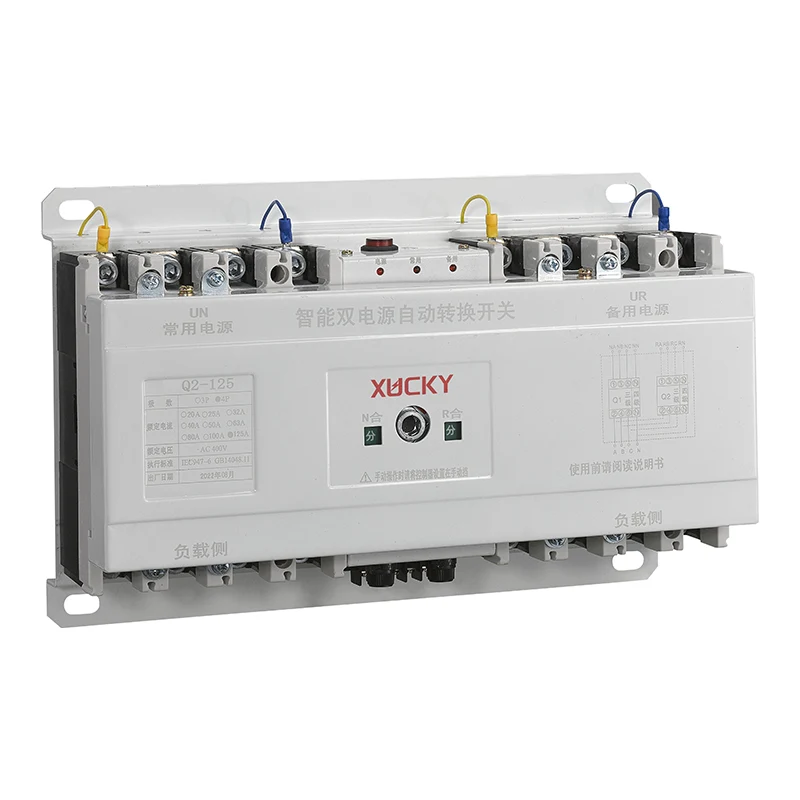

Chave de transferência automática Q2

Esta chave de transferência doméstica atende ao padrão GB / T14048.11-2005 "conjunto de manobra e controle de baixa tensão - equipamento de comutação de transferência automática". O nível elétrico deste produto é da classe CB.

Modelos e Especificações

Condições normais de trabalho

● Temperatura do ar ambiente: -5℃~+40℃, e a temperatura média em 24h é inferior a +35℃;

● A umidade relativa atmosférica não é superior a 50% na temperatura do ar ambiente de +40°C, há maior umidade relativa na baixa temperatura. A umidade relativa máxima média do mês mais chuvoso do mês mais chuvoso é de 90%, enquanto a temperatura mínima média deste mês é de +25℃. Levando em consideração a condensação na superfície do produto devido às mudanças de temperatura;

● A altitude do local de instalação não é superior a 2.000 m;

● Categoria de instalação: IV;

● Este interruptor ATS deve ser instalado em local sem fortes vibrações, choques e corrosão;

● Categoria de uso: A;

● Quando as condições acima não puderem ser atendidas, deverão ser resolvidas pelo usuário e fabricante através de consulta.

Estrutura básica

A chave de transferência automática Q2 é composta principalmente por um disjuntor de conversão de energia, o trabalho da chave tem três posições de status para o usuário escolher: fechamento de energia comum (N), abertura dupla, fechamento de energia em espera (R), a chave de transferência doméstica tem tamanho pequeno , leve, operação estável, fácil de usar e assim por diante.

Instalação e uso

Ao fazer a fiação, a fonte de alimentação comum N deve ser conectada ao disjuntor da fonte de alimentação comum QN, e a fonte de alimentação de reserva R deve ser conectada ao disjuntor da fonte de alimentação de reserva QR. Quando QN e QR são disjuntores de quatro fios, o modo de conexão está de acordo com o diagrama de fiação, 1, 3, 5 de QN e QR são terminais de entrada trifásicos (A, B, C), 7 é a linha zero (N) terminal de entrada, 8 é o terminal de saída da linha zero. Se o disjuntor for tripolar, é necessário que a linha zero NN da fonte de alimentação comum (N) e a linha zero NR da fonte de alimentação standby (R) sejam conectadas ao especial tripolar terminal de linha zero KG. Operação específica, consulte o diagrama de fiação. O controlador automático do interruptor de alimentação duplo da fonte de alimentação leva a linha de entrada A-fase e a linha zero N do disjuntor QN e QR, se usar o disjuntor tripolar, deve ser conectado à linha zero NN e NR, o tripolar dedicado o terminal zero fica entre dois disjuntores, na instalação e fiação do interruptor automático, não faça com que a linha do controlador local conectada ao terminal de entrada do disjuntor seja esquecida, quebre ou tenha curto-circuito.

Dimensões de instalação

Parâmetro técnico

Usar operação

Quer seja a fonte de alimentação comum e a tensão da fonte de alimentação em espera, ambas podem usar operação manual. Quando a operação manual, o botão manual-automático deve ser colocado na posição de operação manual, ao empurrar a alça no sentido horário até o terminal, o disjuntor da fonte de alimentação de espera QR está abrindo, o disjuntor de alimentação comum QN está fechando; ao empurrar a alavanca no sentido anti-horário em relação ao terminal, o disjuntor da fonte de alimentação de espera QR está fechando, o disjuntor da fonte de alimentação comum QN está abrindo.

No painel, o indicador de energia (vermelho), se a luz não estiver acesa, indicando que a fonte de alimentação da caixa de controle automático está com falha, não é possível operar a chave ATS. Depois de reparado ao normal, o botão manual-automático está na posição automática, se a fonte de alimentação comum estiver normal, o interruptor entrará automaticamente no disjuntor da fonte de alimentação comum QN no estado fechado, o indicador N (amarelo) está aceso no painel; se a fonte de alimentação comum não estiver normal, o interruptor ATS mudará automaticamente para o QR da fonte de alimentação em espera para fonte de alimentação, a luz indicadora R da fonte de alimentação em espera (verde) está acesa.

Nota: O tamanho real prevalecerá, os dados acima são apenas para referência.
