Descrição do produto

Escopo de aplicação

A chave de transferência automática Q3 ATS de alta qualidade XUCKY (doravante denominada ATS) é adequada para sistemas de fonte de alimentação com CA 50 Hz, tensão nominal de 400 V e corrente nominal de 63 A e abaixo. Oferecemos dois tipos de interruptores de alimentação, permitindo que você escolha entre duas fontes de alimentação com base em suas necessidades. Este ATS não possui apenas proteção contra sobrecarga, curto-circuito e subtensão, mas também funções de incêndio, interrupção dupla e sinal de fechamento de saída. É particularmente adequado para linhas de iluminação em edifícios de escritórios, shopping centers, bancos, arranha-céus e outros locais que necessitam de proteção contra incêndio.

Aplicativos

Como fabricante profissional, a XUCKY gostaria de fornecer a você Q3 Automatic Transfer Switch ATS de alta qualidade, que é adequado para indústrias que exigem energia à prova de falhas, o Q3 é amplamente utilizado em:

● Data centers e servidores para redundância de rack de servidores.

● Equipamento médico (por exemplo, máquinas de ressonância magnética) para evitar perda de dados.

● Sistemas de automação industrial em plantas fabris.

● Telecomunicações e sistemas de emergência, garantindo conectividade 24 horas por dia, 7 dias por semana.

Parâmetro técnico

Parâmetros básicos do Q3 Automatic Transfer Switch ATS, consulte a Tabela 1

Parâmetros de desempenho do produto
Atenda aos padrões		GB/T 14048.11
Classe ATS		Classe CB
Usar categorias		AC-33iB
Tensão nominal de operação Ue		AC230V-400V
Frequência operacional nominal		50Hz/60Hz
Corrente operacional nominal Ie		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A 63A
Tensão de controle de comutação		AC230V
Tensão nominal de isolamento Ui		AC690V
Tempo de operação de conversão		≤3s(Não ajustável, a fábrica foi ajustada)
Vida	Vida elétrica	1500 vezes
	Vida mecânica	6.000 vezes
Capacidade nominal de produção de curto prazo Icm		7,5kA
Capacidade nominal de interrupção de curta duração Icn		5kA

Parâmetros básicos do tipo de terminal e tipo inteligente da chave de transferência automática Q3 ATS na Tabela 2

Modelo do produto	Tipo comum	Tipo inteligente
Método de instalação	Tipo integral	Tipo integral
Método de operação	Automático e manual	Manual automático e quebra dupla
Função de monitoramento	Detecção de falha de fase	Fonte de alimentação comum subtensão trifásica, falta fase e fase detecção de falhas
Método de conversão	Mudança automática e recuperação automática	Mudança automática e recuperação automática
Controle de ligação de fogo	Não	Entrada DC12-24V quebra dupla (Função de corte automático de incêndio)
Função de exibição	Luz LED	Luz LED

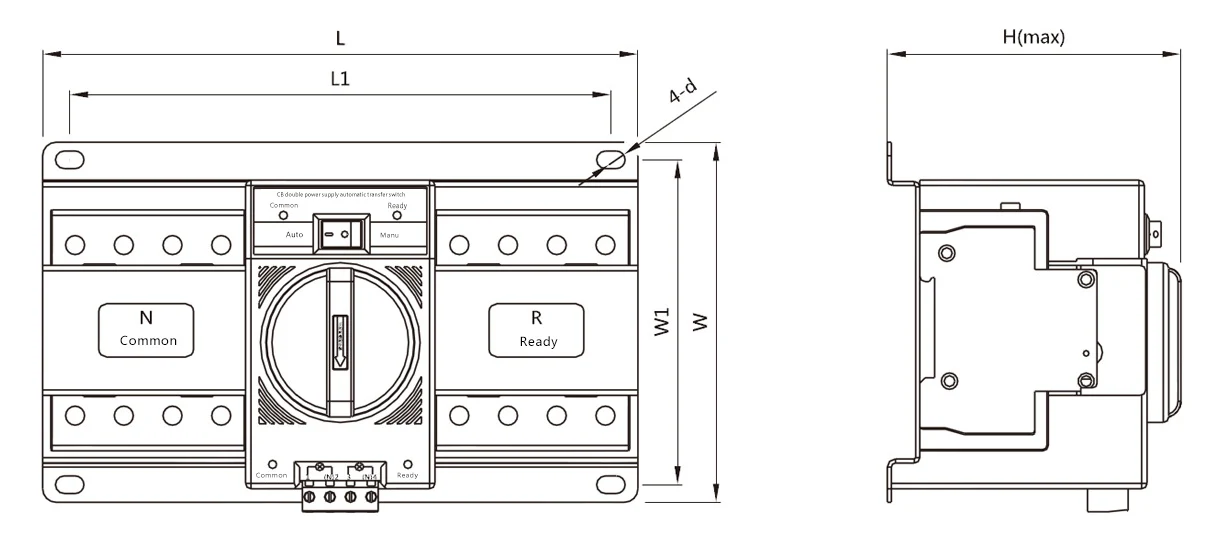

Contorno e dimensões de montagem

Tamanho Modelo e especificação	Dimensões do contorno			Dimensões de instalação
	L	W	H	L1	W1	Φd
Interruptor de quatro pólos	220	132	120	200	120	5
Interruptor tripolar	180			165
