RCBO C65

Tipo

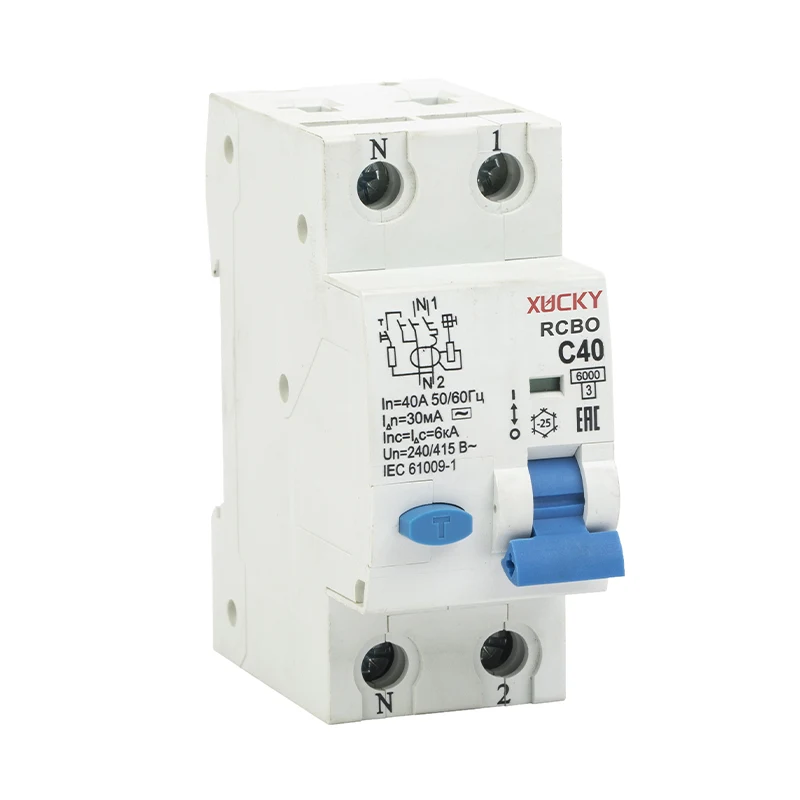

2p

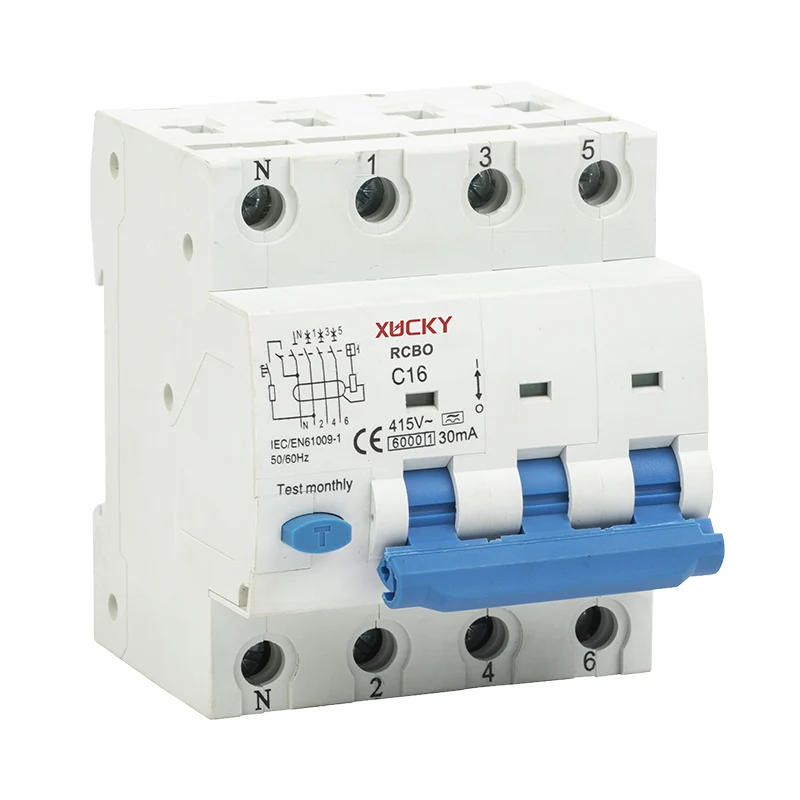

4p

Padrões

IEC/EN 61009-1, IEC/EN 61009-2-1;

Certificado

CB, CE, ROHS

País de origem

CHINA

Características elétricas

Tipo (forma de onda do vazamento de terra sentido)

Tipo A, tipo AC

Número de pólos

1p+n

3p+n

Corrente classificada

Em

A

6, 10, 13, 16, 20, 25, 32, 40, 50, 63 a

6, 10, 13, 16, 20, 25, 32, 40 A

Sensibilidade nominal

IΔn

MA

10, 30, 100, 300 Ma

30, 100, 300 mA

Tensão nominal

Ue

V

220/230/240 v

380/400/415 v

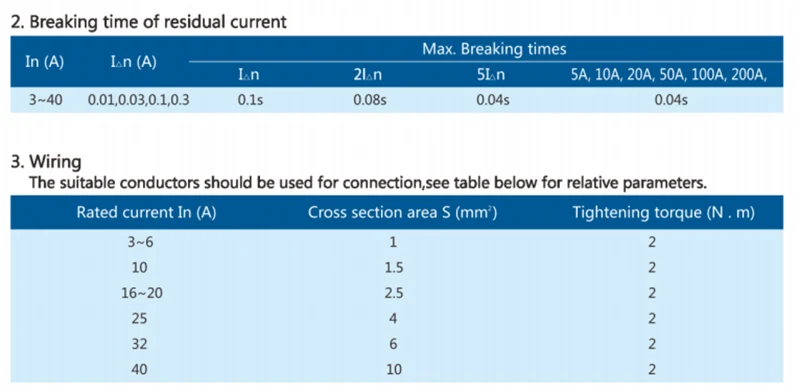

Tempo de operação

Tipo A / Tipo CA

Instantâneo

Tipo A [s]

Atraso de 10 ms

Tipo A [G]

Atraso de 40 ms

Tensão de isolamento

Ui

V

500V AC

Categoria de sobretensão

Iii

Diploma de poluição

2

Tensão operacional do teste de circuito

V

187 - 264 V

230 - 485 V

Frequência nominal

Hz

50/60 Hz

Capacidade de quebra classificada Acc. para IEC/EN 61009-1

ICN

A

10.000 a

Capacidade de quebra classificada Acc. para IEC/EN 64947-2
(Apenas referindo -se ao teste de curto -circuito)

UTI

A

15.000 a

ICS

A

7.500 A (50%UTI)

Capacidade de quebra residual nominal
ACC.TO IEC/EN 61009-1

IΔM

A

3000 a

Tensão de suportar por impulso nominal (1,2/50)

Uimp

kv

4 kv

Tensão de teste dielétrico em Ind. Freq. por 1 min.

kv

2,5 kV (50/60Hz, 1 min.)

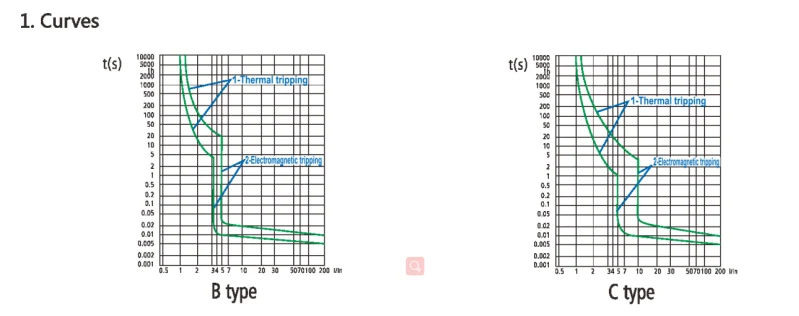

Liberação termomagnética - características

Características B: 3in - 5in

Características C: 5in - 10in

Classe de Limitação de Energia ACC. para EN 61009-1

3

Resistência da corrente de onda (onda 8/20)

A

3000 a

Características mecânicas

Habitação

Grupo de Isolamento I - II, RAL 7035

Alternar

Grupo de Isolamento II, RAL 5017

Botão de teste

Grupo de Isolamento II, RAL 2000

Indicação de posição de contato

Janela verde / vermelha

Indicação da viagem de falha da terra

Janela branca

Vida elétrica

Operações

4000 ciclos

Vida mecânica

Operações

10000 ciclos

Grau de proteção acc. para EN 60529

Habitação

IP4X

Terminais

IP2X

Resistência ao choque acc. para IEC/EN 60068-2-27

25g - 2 choques - 13ms

Resistência à vibração acc. para IEC/EN 60068-2-6

0,1 mm ou 1 g - 20 ciclos a 5… 150… 5 Hz

Condições ambientais (calor úmido) acc. para IEC/EN 60068-2-30

° c/rh

28 ciclos com 55 ° C/90-96% e 25 ° C/95-100%

Temperatura de referência para configuração do elemento térmico

° c

30 ° C.

Temperatura ambiente (com média diária ≤ +35 ° C)

° c

-25… +40 ° C.

Temperatura de armazenamento

° c

-40… +70 ° C.

Instalação

Tipo de terminal

Terminal duplo (elevador / boca aberta)

Tamanho do terminal para cabos

inferior / superior

mm²

25/35 mm²

Tamanho do terminal para barramento de pinos

inferior / superior

mm²

10/16 mm²

Tamanho do terminal para barragem de garfo

inferior / superior

mm²

M6 - 10/16 mm²

Fiação sólida /falhada

1x 1 mm² - 35 mm²
2 x 1 mm² - 16mm² *

Fios flexíveis com ou sem poços

1x 1 mm² - 25mm²
2 x 1 mm² - 10mm² *

Apertando o torque

inferior / superior

2 nm

Removendo comprimento do cabo

10mm

Montagem

Din Rail em 60715 (35mm)
por meio de montagem de clipe

Posição de montagem

Qualquer

Conectar de

Terminais superior/inferior

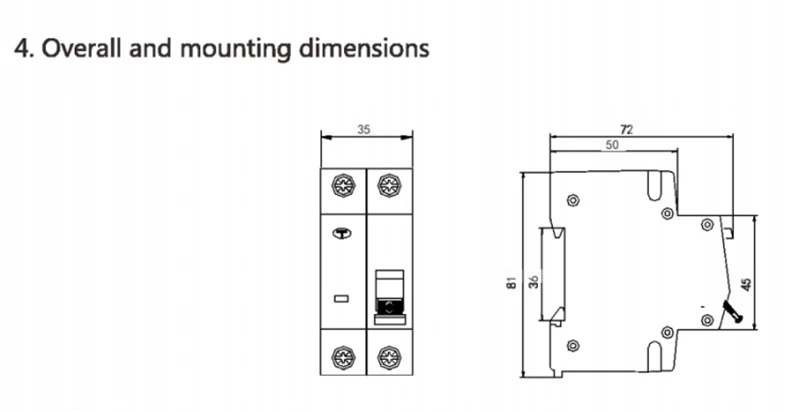

Dimensões (h x w x d)

mm

90 x 36 x 72 mm

90 x 72 x 72 mm

Peso

kg

0,19 kg

0,42 kg

Embalagem

Embalando a
(Caixa individual)

Quantidade

pedaços

1

1

Dimensão (h*w*d)

mm

90*40*80 mm

90*78*81 mm

Peso

kg

0,2 kg

0,43 kg

Embalagem B (*A)
(Caixa do meio)

Quantidade

pedaços

6

3

Dimensão (h*w*d)

mm

255*95*91,2 mm

242*98*89 mm

Peso

kg

1,3 kg

1,3 kg

Embalagem C (*B)
(Carton Master)

Quantidade

pedaços

60

30

Dimensão (h*w*d)

mm

510*275*200 mm

520*255*200 mm

Peso

kg

14,5 kg

14,5 kg

Combinação com
elementos auxiliares

Contato auxiliar

E (yys)

E (yys)

Contato alarm

E (yys)

E (yys)

Viagem de derivação

E (yys)

E (yys)

Contato auxiliar para encaixe no fundo

E (yys)

E (yys)

Liberação de subtensão

E (yys)

E (yys)

Liberação de sobretensão

E (yys)

E (yys)

Dispositivo de operação do motor

E (yys)

E (yys)
