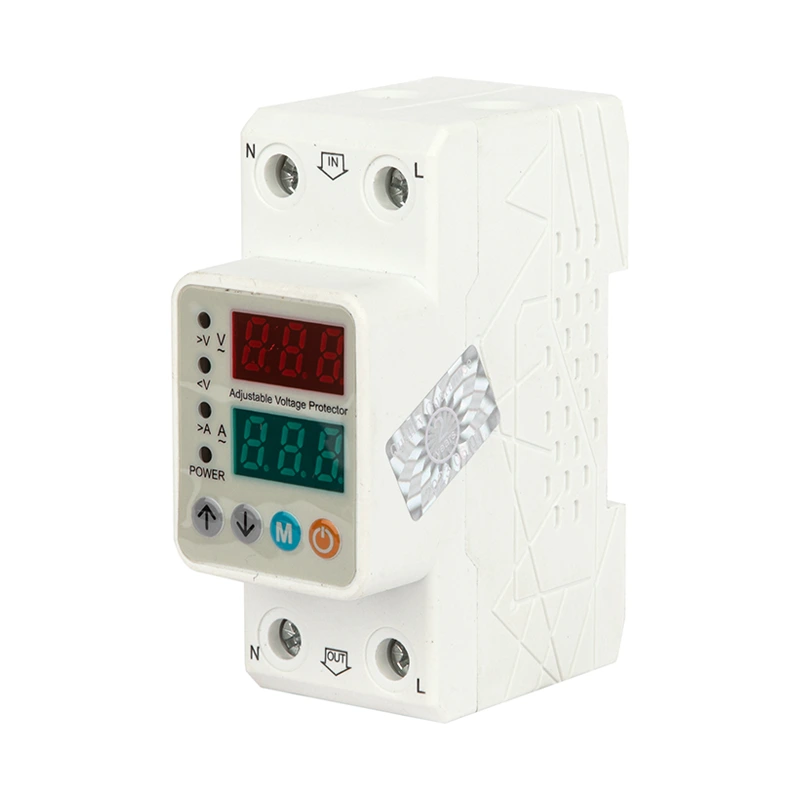

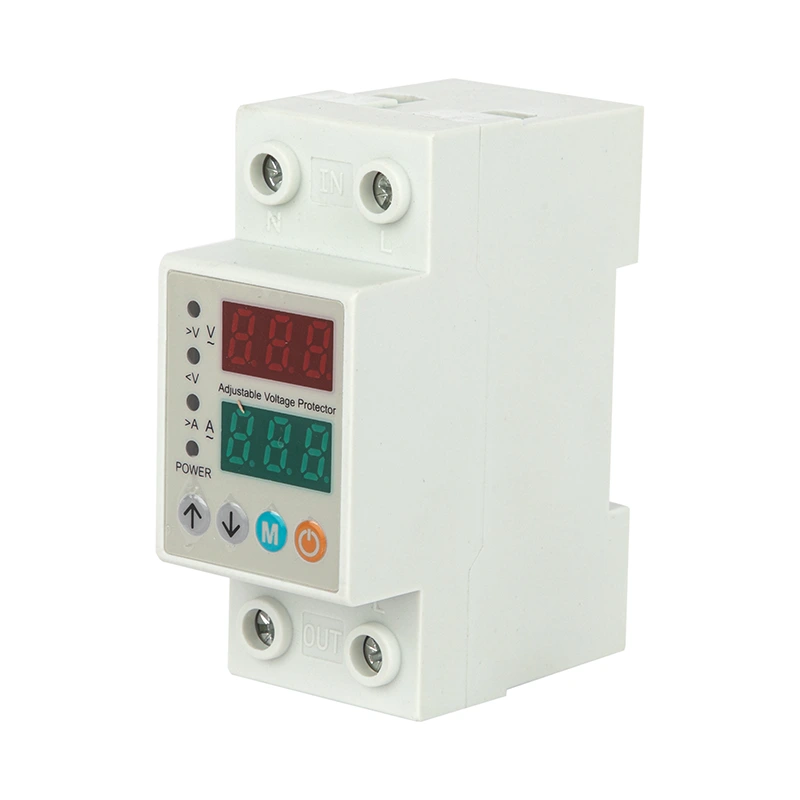

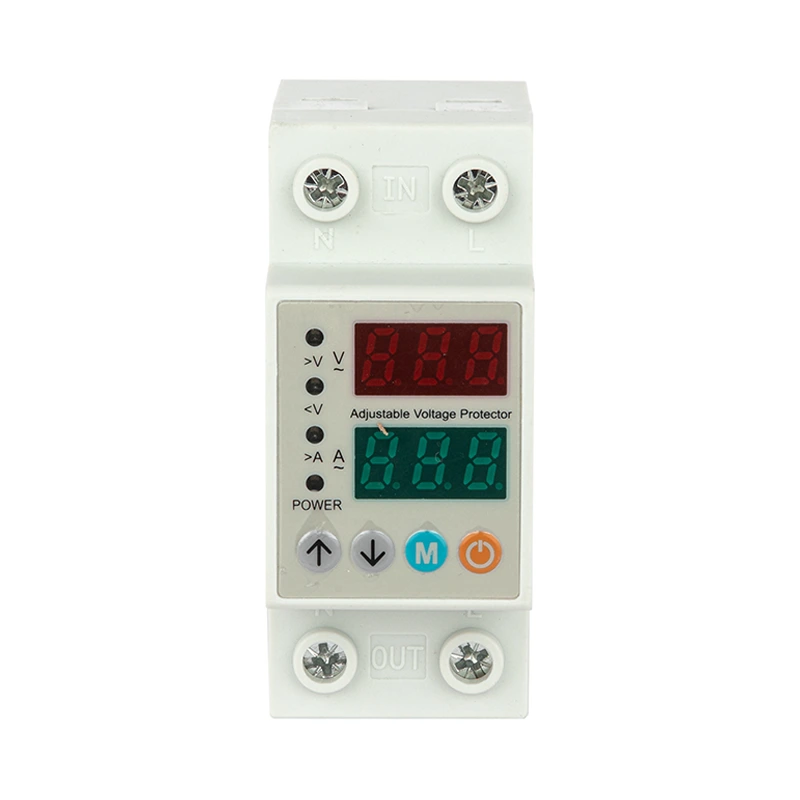

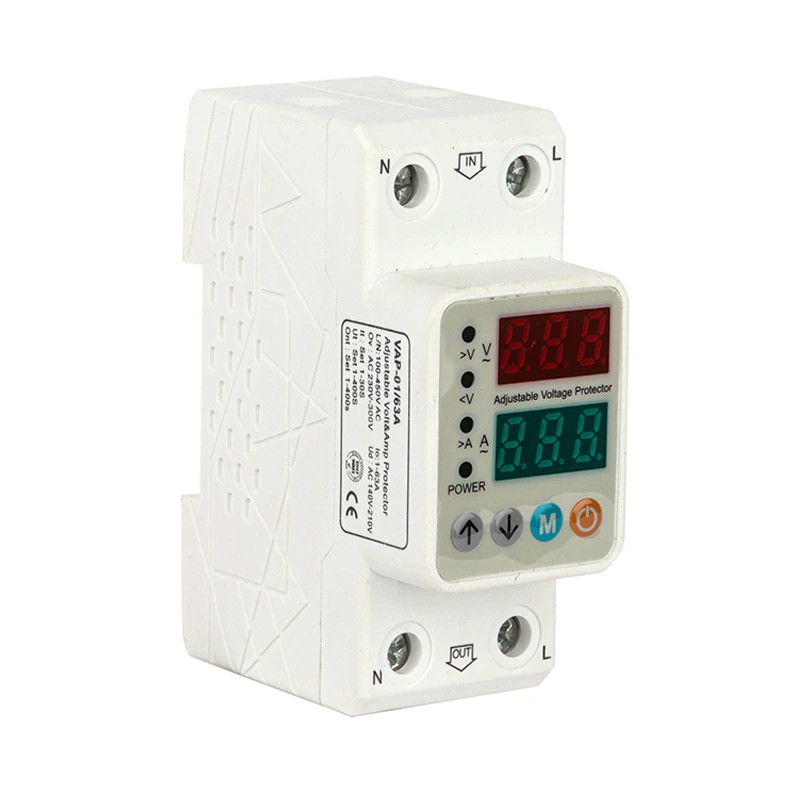

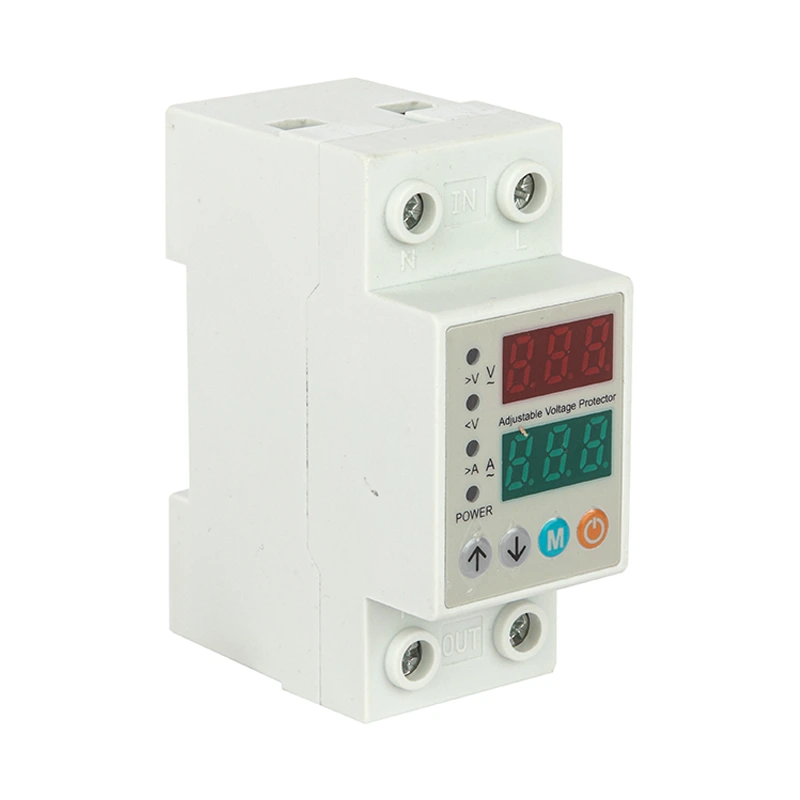

Dispositivo de proteção de tensão

A largura do dispositivo de proteção de tensão ajustável é de 36 mm. A corrente de controle é muito conveniente para instalar na caixa de distribuição. A placa de circuito de controle é montada com componentes importados. O produto é produzido conforme padrão modular, com excelente desempenho e confiabilidade. Pode funcionar normalmente sob condições de tensão anormais. Quando a tensão da rede excede o valor da tensão de ação de sobretensão definido pelo protetor ou é inferior ao valor da tensão de ação de subtensão do protetor, o protetor pode cortar o circuito de forma rápida e confiável para proteger a segurança do aparelho. Quando a tensão da rede volta ao normal, o protetor pode atrasar automaticamente a conexão de energia e restaurar a fonte de alimentação. Todas as funções são realizadas automaticamente sem operação manual. O LED no painel pode indicar o status de funcionamento do protetor. A luz verde da luz indicadora indica a fonte de alimentação em funcionamento. Quando a luz vermelha do indicador está apagada, a fonte de alimentação está normal. Quando a luz vermelha está acesa, a função de proteção começa a cortar a fonte de alimentação. O protetor de sobretensão e subtensão com reinicialização automática possui estrutura compacta e bela aparência e é instalado com trilho DIN 35MM.

CARACTERÍSTICAS

O circuito de controle do protetor de sobretensão e subtensão de reinicialização automática adota processador de micro-baixo consumo de energia de alta velocidade como núcleo, relé de travamento magnético como circuito principal e design padrão modular. Quando há sobretensão ou subtensão na linha de alimentação, o protetor pode cortar o circuito de forma rápida e segura sob choques contínuos de alta tensão para evitar acidentes causados ​​por tensão anormal enviada aos aparelhos elétricos terminais. Quando a tensão voltar ao normal, o protetor ligará automaticamente o circuito dentro de um tempo especificado para garantir que os aparelhos elétricos terminais estejam desacompanhados.

O protetor tem uma característica de ação de limite de tempo inverso e o tempo de ação é de 0,1 ~ 30s.

Faixa de proteção de tensão: 70 ~ 300V.

Tensão de impulso suportável: 4kV (de acordo com as normas de segurança dos aparelhos elétricos Classe III).

O protetor possui diodos emissores de luz bicolores para indicar o estado de funcionamento, verde - indicador de tensão normal; vermelho - indicador de sobretensão ou atraso.

Método de instalação: instalação tipo trilho de 35 mm, design modular de aparência.

Capacidade de fiação: 25mm² e abaixo do fio isolado.

Cumprir com a norma: "Código para Projeto de Edifícios Civis" JGJ-242 Edição 2011

Temperatura ambiente: -5°C~40°C;

Altitude: não superior a 2.000m;

Umidade: Quando a temperatura máxima do local de instalação é de 40°C, a umidade relativa do ar não ultrapassa 50%. Uma umidade relativa mais alta é permitida em temperaturas mais baixas, como 90% a 20°C. Devem ser tomadas medidas especiais para condensação ocasional devido a mudanças de temperatura.

PARÂMETROS TÉCNICOS

Diagrama do Painel

Diagrama de Funções

Diagrama de fiação e dimensões (mm)
