Tipo Eletrônico RCBO

Dados Técnicos

◆ Padrão: IEC61009 -1

◆ Proteção: Falta à terra e sobrecorrente

◆ Corrente nominal. Entrada: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80A

◆ Operação, Entrada: 30, 100, 300mA

◆ Capacidade nominal de abertura e interrupção operada por corrente residual I△m: 500A

◆ Corrente residual nominal não operada I △ não: 0,5IAn

◆ Tensão nominal de isolamento Ui: 250V

◆ Tensão nominal de impulso suportável Uimp: 4000v

◆ Número de pólos: 2P(1P+N),4P(3P+N)

◆ Tensão nominal: 2P 240/415VAC, 4P 415VAC

◆ Tempo de desligamento da corrente residual:< 0,1 seg.

Tipo de viagem:

◆ Falta à terra: Liberação eletrônica/eletromagnética

◆ Sobrecorrente: Termomagnético

◆ Capacidade de interrupção: 6kA

◆ Resistência elétrica: 2.000 operações

◆ Grau de proteção: IP20

◆ Montagem: Em trilho DIN de 35 mm

◆ Largura: 17,5 mm por poste

◆ Terminal: Tipo de pino

Tempo de ruptura da corrente residual

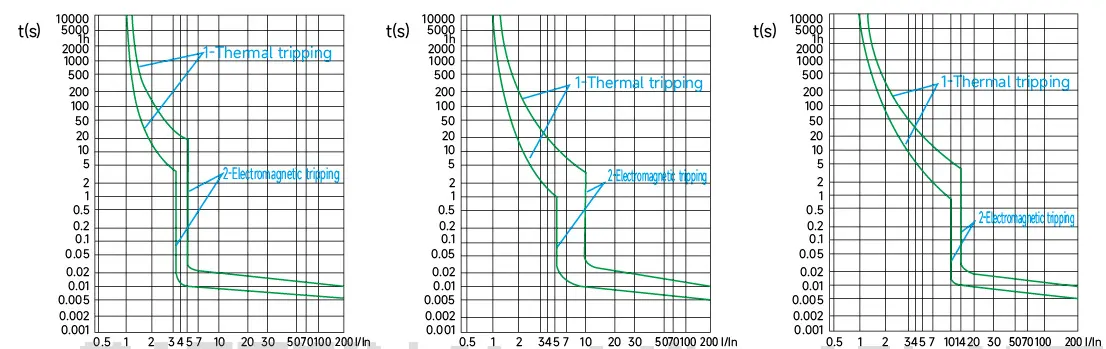

Curva Característica

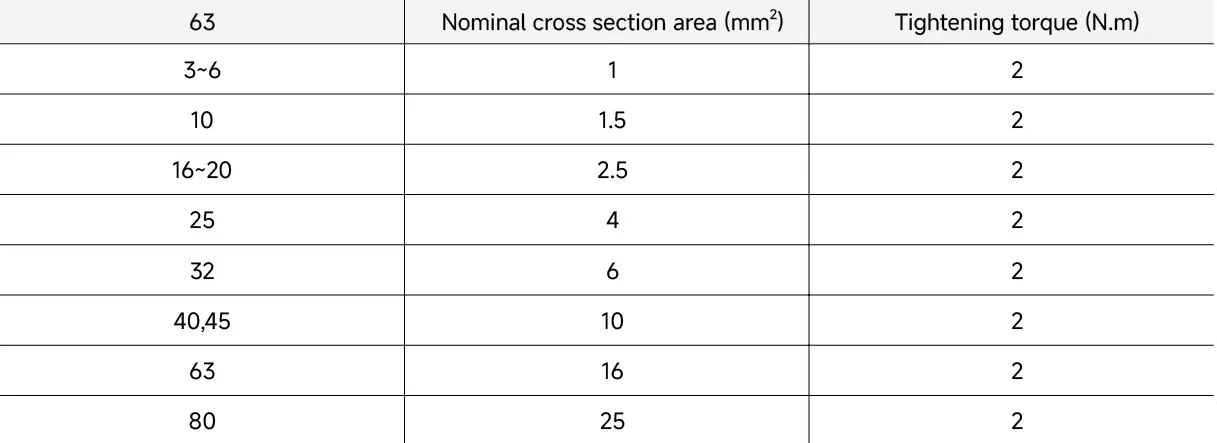

Fiação

Devem ser utilizados condutores adequados para a conexão, consulte a tabela para parâmetros relativos.

Características

◆ A combinação de um RCCB e um disjuntor miniatura em um design compacto para proteção de pessoas, incêndio e linhas.

◆ Tipo eletromagnético, independente de tensão.

◆ A parte MCB protege as linhas contra sobrecargas e curtos-circuitos e está disponível nas características B e C.

◆ A alça fornece uma indicação clara da posição do contato.

◆ O cabo de referência de aterramento garante proteção contra fuga à terra em caso de perda do neutro de alimentação.

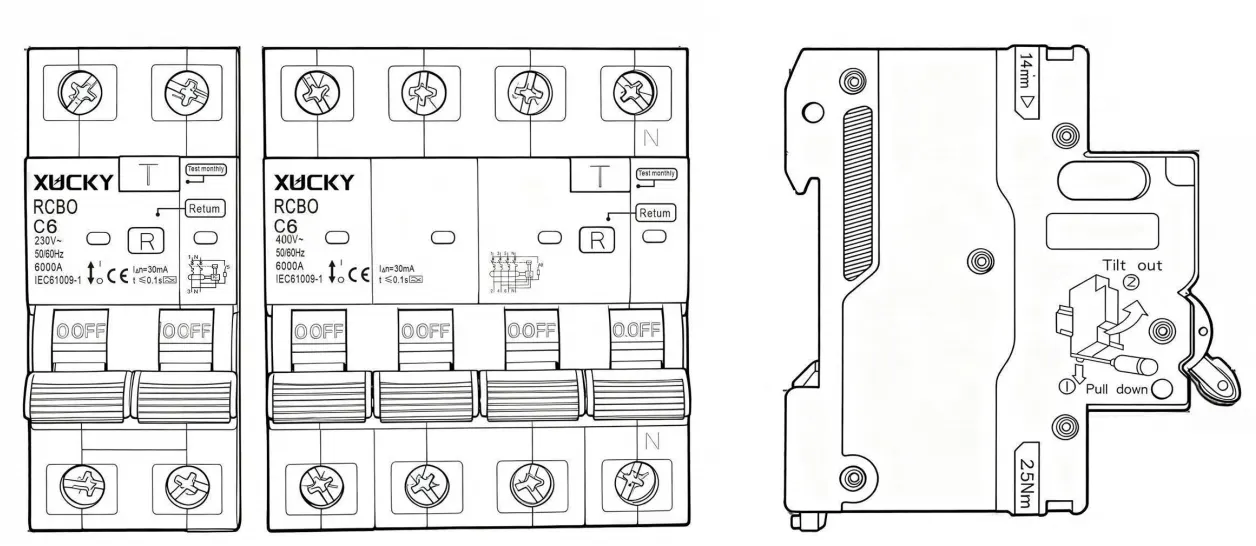

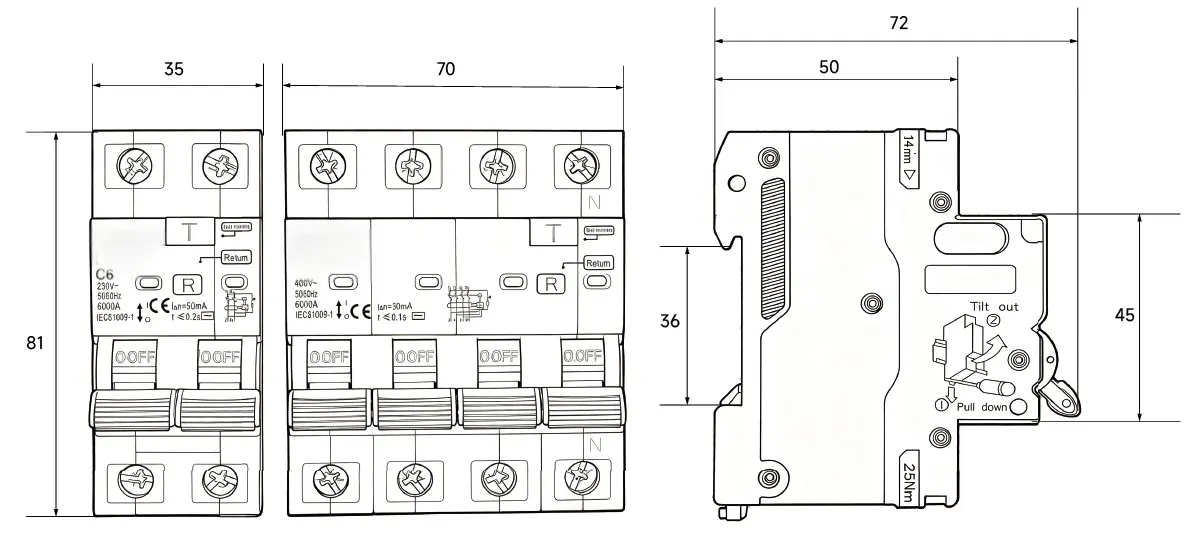

Dimensões gerais e de montagem

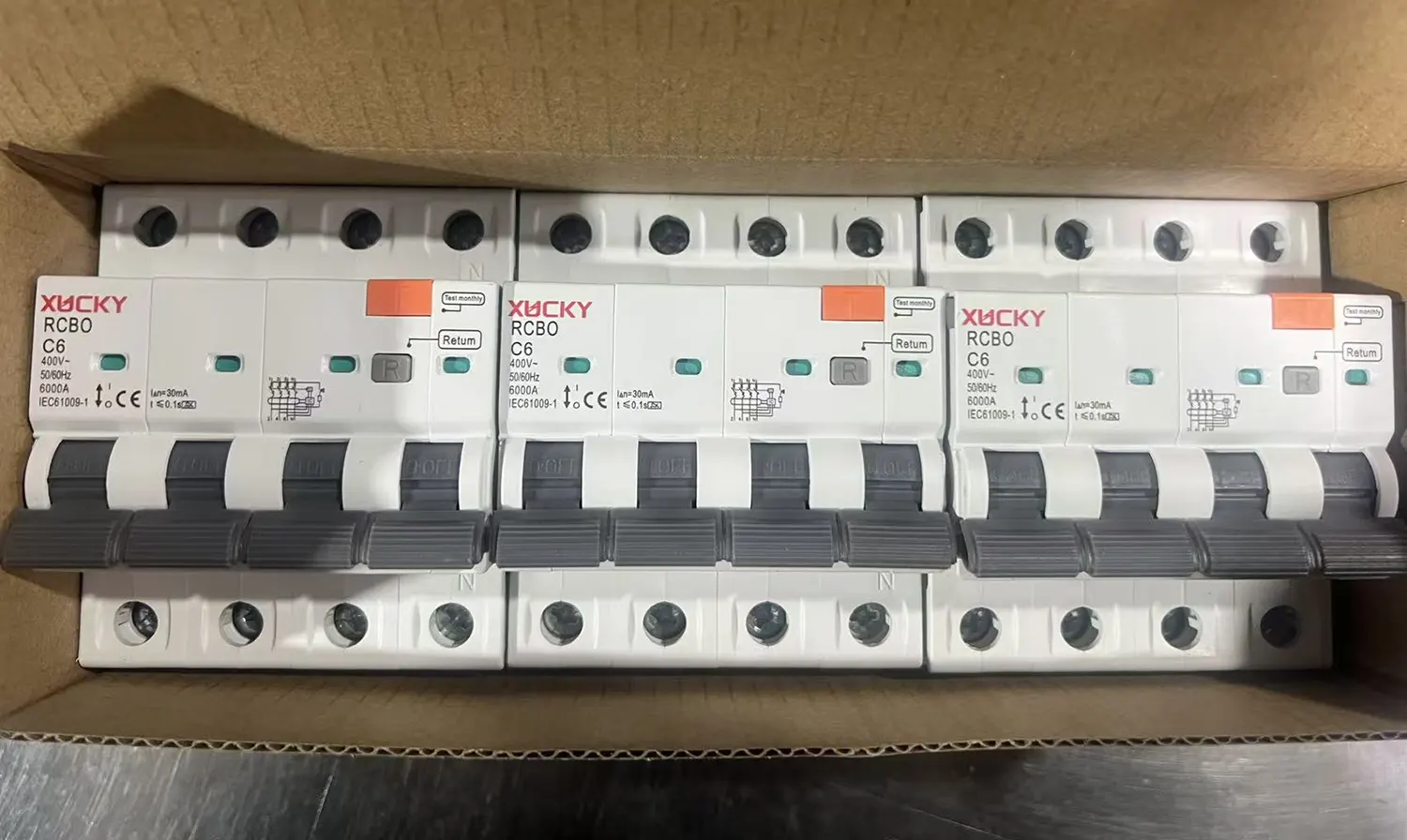

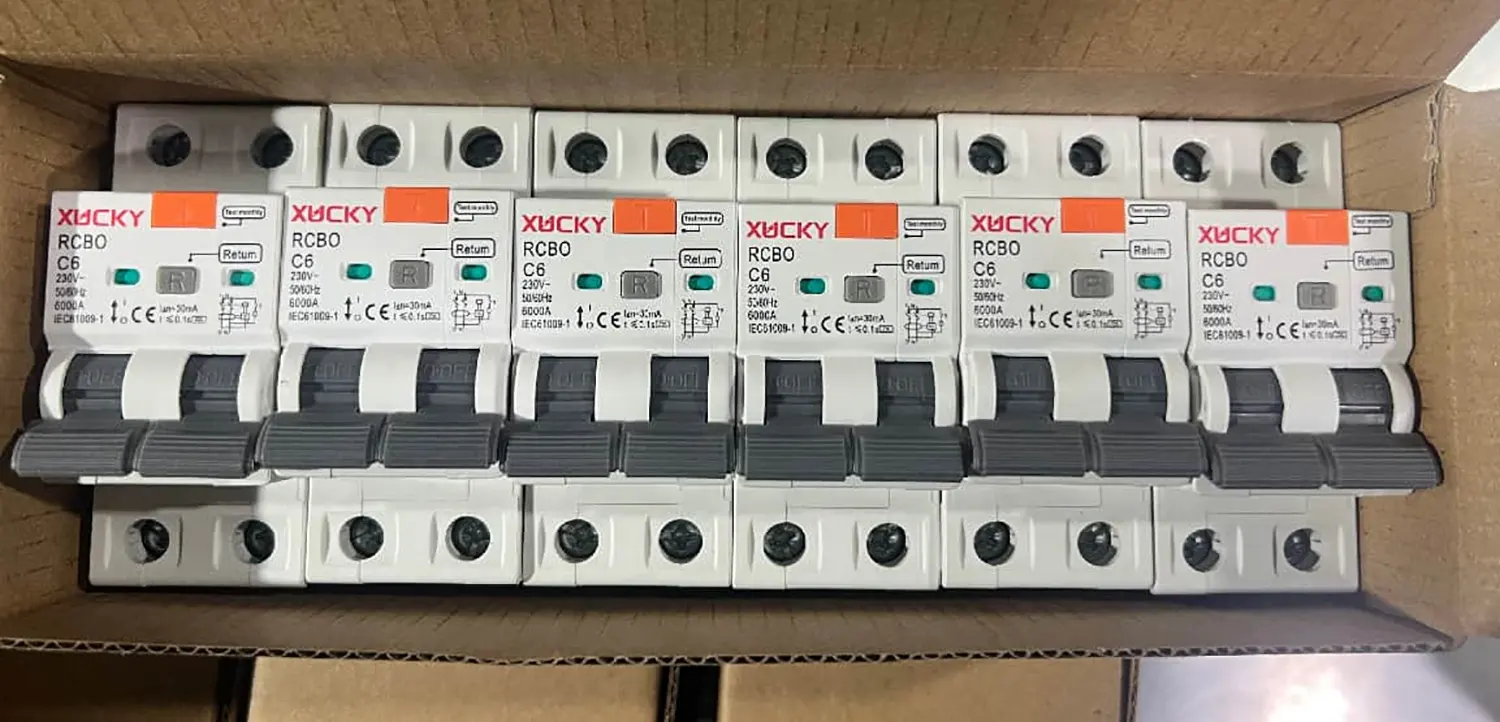

Informações de embalagem

4P RCBO 3 unidades/caixa

2P RCBO 6 unidades/caixa

Design de impressão
