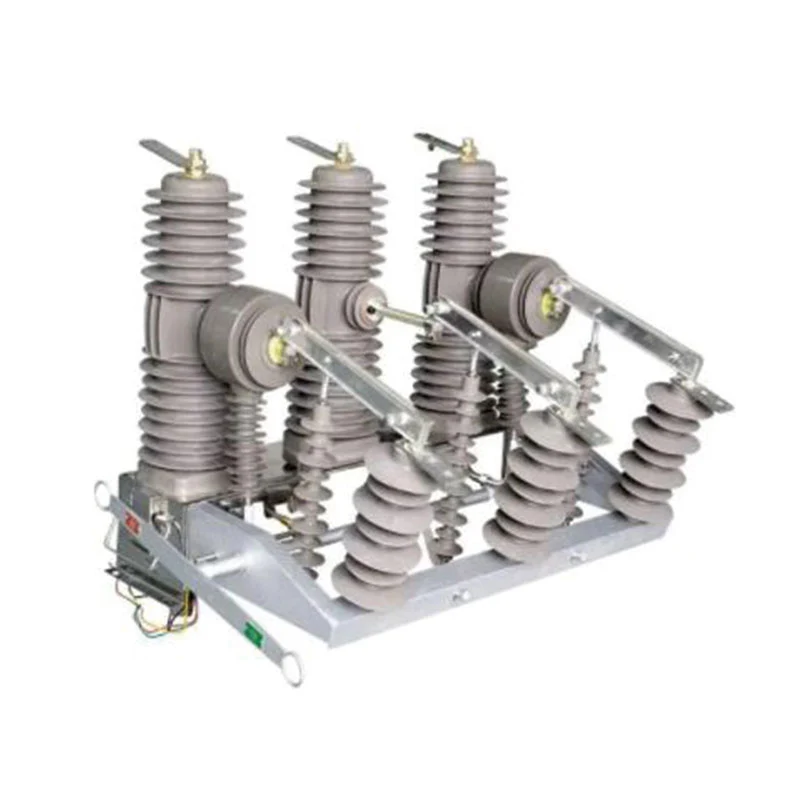

Disjuntor a vácuo de alta tensão para exterior série ZW32-24

O disjuntor a vácuo de alta tensão externa série ZW32-24 é um equipamento de comutação externa trifásico AC 50Hz 24KV
♦ Modo de instalação: montado em poste;
♦ Mecanismo de operação: mecanismo de operação por mola e mecanismo de operação magnético permanente;
♦ Tipo de poste: poste integrado;
♦ Aplicação: subestação externa de 24kV, usina de energia.
♦ Tipo de operação, manual, elétrica, controle remoto.

Enviar consulta

Descrição do produto

XUCKY Electric como fabricante e fornecedor de disjuntor a vácuo de alta tensão externo (religador) série ZW32-24 na China há mais de 25 anos, o desempenho de seu transformador imerso em óleo está de acordo com IEC60076, GB1094, GB/T6451. Enquanto isso, nosso transformador de distribuição ganhou grande reputação com alta qualidade e bom preço na Rússia, Sul da Ásia, África, Oriente Médio e América do Sul. Fornecemos personalização e suporte técnico. Não hesite em contactar-nos para um orçamento competitivo e todo o suporte técnico online!

♦ Modo de instalação: montado em poste;

♦ Mecanismo de operação: mecanismo de operação por mola e mecanismo de operação magnético permanente;

♦ Tipo de poste: poste integrado;

♦ Aplicação: subestação externa de 24kV, usina de energia.

♦ Tipo de operação, manual, elétrica, controle remoto.

Padrões de produto

♦ Equipamento de manobra e controle de alta tensão IEC62271-100 Parte 100: Disjuntores CA

♦ Disjuntores CA de alta tensão GB1984

♦ Especificações comuns GB/T11022 para equipamentos de manobra e controle de alta tensão

Padrões

♦ Disjuntores a vácuo CA de alta tensão JB/T 3855

♦ Especificação DL/T402 de disjuntores CA de alta tensão

Condições Ambientais

♦ Temperatura ambiente: -35°C〜+40°C;

♦ Altitude: <2000m;

♦ Velocidade do vento < 35m/s;

♦ Intensidade do terremoto: nível <8;

♦ Nível de sujeira: IV;

♦ Locais de instalação: Sem risco de incêndio, explosão ou sujeira grave.

Principais Parâmetros Técnicos

Não	Item	Unidade	Valor
1	Tensão nominal	kV	24
2	Corrente nominal	A	630/1250
3	Frequência nominal	hertz	50
4	Corrente térmica nominal	ka	20/25
5	Corrente nominal de interrupção de curto-circuito	ka	20/25
6	Corrente dinâmica nominal (pico)	ka	50/63
7	Corrente nominal de fechamento de curto-circuito (pico)	ka	50/63
8	Tempo de estabilidade térmica	s	4
9	Sequência operacional nominal	Tempos	O-0,3S-CO-1 80S-CO
10	1 min de tensão suportável de frequência de energia (interfase, terra/fratura)	kV	65
	Tensão suportável ao impulso atmosférico (pico) (interfase, terra/fratura)		125
	Circuito secundário tensão suportável de frequência de energia de 1min		2

Não	Item	Unidade	Valor
11	Vida mecânica	Tempos	10000
12	Tempos nominais de interrupção da corrente de interrupção de curto-circuito	Tempos	30
13	Tempos nominais de interrupção do circuito	Tempos	10000
14	Distância de contato	milímetros	12±1
15	Durante viagens	milímetros	3±1
16	Distância central interfase	milímetros	380±1,5
17	Assincronismo trifásico de fechamento e abertura	EM	≤2
18	Duração da rejeição do fechamento do contato	EM	≤2
19	Hora de fechamento	EM	25〜80
20	Horário de abertura	EM	23〜50
21	Velocidade média de abertura	EM	1,1-1,7
22	Velocidade média de fechamento	EM	0,5-0,9
23	Resistência do circuito condutor principal	mΩ	≤80

Desenho Geral da Estrutura e Tamanho da Instalação (unidade: mm)

1. Terminal de linha de saída superior

2. Interruptor

3. Tubo isolante

4. Terminal de linha de saída inferior

5. Clipe condutor

6. Conexão flexível

7. Alavanca isolante

8. Mola de pressão de contato

9. Mola de abertura

10. Dirija

11. Eixo de saída do mecanismo

12. Mecanismo operacional

13. Caixa do mecanismo

14. Placa de ligação do transformador de corrente

1. Alça de operação

2. Desconecte o eixo principal

3. Manopla de abertura/fechamento manual do disjuntor

4. Alça de armazenamento de energia

5. Indicação de abertura/fechamento

6. Plugue de fiação

7. Transformador de corrente

8. Isolador

9. Estrutura isolante

10. Alavanca isolante

11. Terminal de linha de entrada

12. Desconecte a lâmina

13. Terminal de linha de saída

14. Disjuntor

Maneiras de instalação (pólo único/pólo duplo)

Padrões de produto

♦ Equipamento de manobra e controle de alta tensão IEC62271-100 Parte 100: Disjuntores CA

♦ Disjuntores CA de alta tensão GB1984

♦ Especificações comuns GB/T11022 para padrões de equipamentos de manobra e controle de alta tensão

♦ Disjuntores a vácuo CA de alta tensão JB/T 3855

♦ Especificação DL/T402 de disjuntores CA de alta tensão

Condições Ambientais

♦ Temperatura ambiente: -40°C~+40°C;

♦ Altitude: <1000m;

♦ A velocidade máxima do vento é de 10km/h, a velocidade mínima do vento para o nível nominal (132/230kv) é de 3,2km/h;

♦ Intensidade do terremoto: nível <8;

♦ Distância nominal mínima de fuga: 31mm/kV;

♦ Grau de poluição atmosférica: Classe IV.

Principais Parâmetros Técnicos

Não	Item		Unidade	Valor
1	Tensão nominal		kV	40.5
e	Nível de isolamento avaliado	1 min de frequência de energiaTeste a seco (fratura, interfase, à terra)Teste úmido (à terra, isolamento externo)	kV	95 85
		Tensão suportável ao impulso relâmpago (pico)		185
3	Corrente nominal		A	1250, 1600, 2000, 2500
4	Corrente nominal de interrupção de curto-circuito		ka	20, 25, 31,5

Não	Item	Unidade	Valor
5	Corrente nominal de curto-circuito (pico)	ka	50, 63, 80
6	Corrente suportável de pico nominal	ka	50, 63, 80
7	Corrente suportável nominal de curto período	ka	20, 25, 31,5
8	Sequência operacional nominal		O-0.3S-CO-180S-CO
9	Número nominal de interrupção da corrente de interrupção de curto-circuito	vezes	20
10	Duração nominal de curto-circuito	s	4
11	Tempo de pausa	s	≤0,09
12	Vida mecânica	vezes	10000
13	Interruptor a vácuo recém-fabricado	Ps	≤1,33×10-3
13	Interruptor a vácuo durante 20 anos de armazenamento	Ps	<6,6×10-2
14	Peso líquido do disjuntor	kg	800
15	Folga entre contatos abertos	milímetros	22±2
16	Entre em contato com viagens	milímetros	4±1
17	Velocidade média de abertura	EM	1,4-1,7
18	Velocidade média de fechamento	EM	0,4-0,7
19	Tempo de retorno do fechamento do contato	EM	≤3
20	Sincronismo de abertura e fechamento interfase	EM	≤2
21	Hora de fechamento	EM	50≤t≤200
22	Horário de abertura	EM	30≤t≤60
23	Resistência DC do circuito principal de cada fase (não inclui resistência interna CT)	mΩ	≤100
24	Espessura cumulativa de contato dinâmico e fixo permitida ao desgaste	milímetros	3
25	Pressão de contato nominal	N	2500±200
