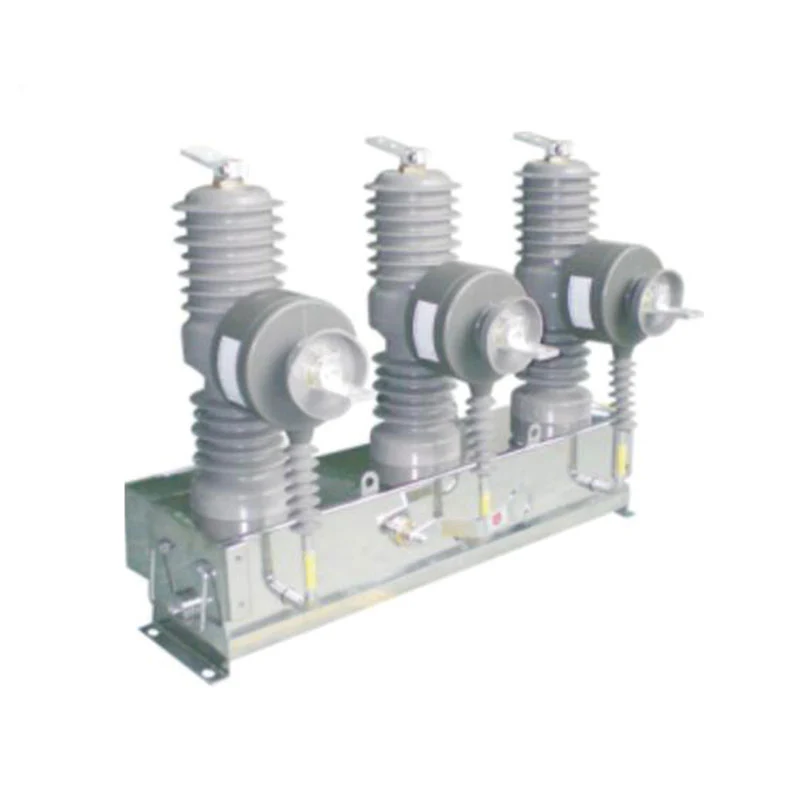

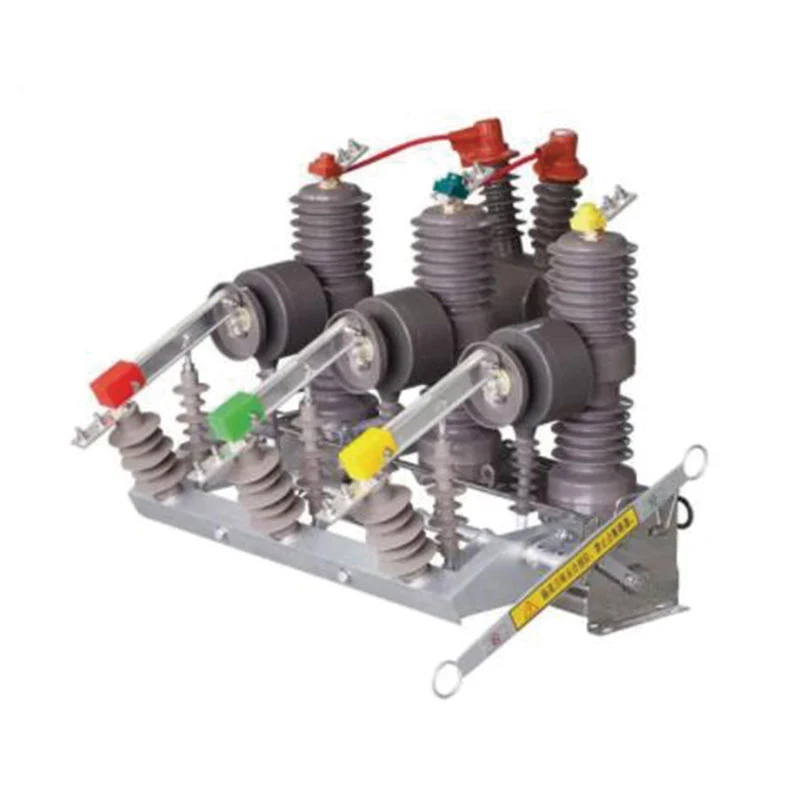

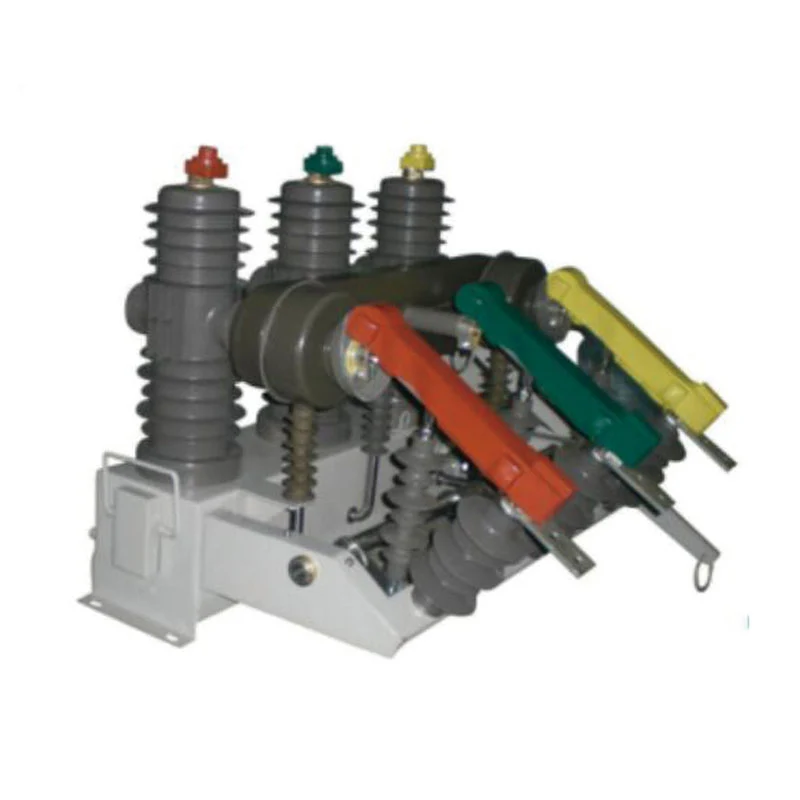

Disjuntor a vácuo externo ZW32-12

O disjuntor a vácuo externo ZW32-12 (doravante denominado "disjuntor a vácuo") é um equipamento de comutação externa trifásico CA 50 Hz de alta tensão, usado principalmente no sistema de distribuição externa de 10KV da rede rural e urbana como aberto ou fechado corrente de carga, corrente de sobrecarga e corrente de curto-circuito, podendo também ser usado em outros locais semelhantes. O disjuntor a vácuo externo ZW32-12 atende aos requisitos nacionais GB 1984-2003, IEC62271-100 "Disjuntor de alta tensão CA" e GB/T11022-1999 "Requisitos técnicos comuns para painéis de alta tensão e padrões de equipamentos de controle".

Enviar consulta

Descrição do produto

XUCKY Electric como fabricante e fornecedor de disjuntor a vácuo externo ZW32-12 na China há mais de 25 anos, o desempenho de seu transformador imerso em óleo está de acordo com IEC60076, GB1094, GB/T6451. Enquanto isso, nosso transformador de distribuição ganhou grande reputação com alta qualidade e bom preço na Rússia, Sul da Ásia, África, Oriente Médio e América do Sul. Fornecemos personalização e suporte técnico. Não hesite em contactar-nos para um orçamento competitivo e todo o suporte técnico online!

Visão geral do produto

O disjuntor a vácuo externo ZW32-12 (doravante denominado "disjuntor a vácuo") é um equipamento de comutação externa trifásico CA 50 Hz de alta tensão, usado principalmente no sistema de distribuição externa de 10 kV da rede rural e urbana como aberto ou fechado corrente de carga, corrente de sobrecarga e corrente de curto-circuito, podendo também ser usada em outros locais semelhantes. O disjuntor a vácuo externo ZW32-12 atende aos requisitos nacionais GB 1984-2003, IEC62271-100 "Disjuntor de alta tensão CA" e GB/T11022-1999 "Requisitos técnicos comuns para equipamentos de manobra e equipamentos de controle de alta tensão".

Modelo e significado

Condição ambiente normal

1. Temperatura do ar ambiente: -40°C~+40°C;

2. Altitude: não superior a 2.000 m;

3. O ar ambiente pode estar poluído por poeira, fumaça, gases corrosivos, vapor ou névoa salina;

4. A velocidade do vento não excede 34m/s (equivalente a 700Pa em uma superfície cilíndrica);

5. A vibração ou movimento do solo proveniente do equipamento de manobra e controle é insignificante;

6. Grau de Poluição: Grau III;

7. O disjuntor a vácuo externo pode ser usado em condições normais de uso diferentes das regulamentações acima. Neste momento, o usuário deverá consultar o fabricante e obter a mesma opinião.

8. Se estiver além das condições normais de uso acima, o usuário negociará com o fabricante.

Recursos de estrutura

1. O disjuntor utiliza uma estrutura de poste trifásico cujo desempenho de interrupção é estável e confiável. Não apresenta risco de combustão e explosão. Não precisa de nenhuma manutenção. Também possui pequeno volume, peso leve e longa vida útil, etc.

2. O disjuntor usa uma construção completamente fechada, portanto sua estanqueidade ao ar é boa, o que contribuirá para melhorar o desempenho à prova de umidade e à prova de umidade. Especialmente, é adequado para áreas extremamente frias e úmidas.

3. O pilar e o transformador de corrente trifásico adotam resina epóxi de isolamento sólido externo importada, resina epóxi ou terceirização interna de isolamento sólido de borracha de silício orgânico; Resistência a altas e baixas temperaturas, resistência aos raios UV, resistência ao envelhecimento, etc.

4. O mecanismo operacional adota a miniaturização do mecanismo operacional da mola, a potência do motor de armazenamento de energia é pequena, fechando os pontos com baixo consumo de energia; Transmissão usando modo de transmissão de movimento real, um pequeno número de peças componentes, alta confiabilidade. Mecanismo operacional sob selo de instituições regionais, resolve o problema do mecanismo operacional de corrosão, melhora a confiabilidade das instituições.

5. A ligação e desligamento do disjuntor pode ser feita por operação manual ou elétrica e operação por controle remoto. Pode chegar à distribuição automatizada de energia junto com o controlador. Também pode formar uma máquina de coincidência e uma máquina de segmento com controlador de coincidência.

6. O disjuntor pode ser instalado com TC bifásico ou trifásico, proteção de disparo automático para sobrealimentação de corrente e controlador inteligente para análise de informações. De acordo com a necessidade do cliente, também pode ser instalado com TC de medição.

7. A chave de isolamento com acionamento tandem trifásico pode ser instalada no disjuntor. Ele apresenta fratura claramente visível quando a chave de isolamento está desligada e possui o dispositivo de intertravamento anti-funcionamento incorreto entre o corpo do disjuntor a vácuo externo. Quando o disjuntor a vácuo externo está na posição fechada, a chave de isolamento não pode ser aberta e fechada; o disjuntor a vácuo externo só pode ser operado quando a faca de isolamento estiver completamente fechada ou completamente aberta. O pós-isolador do pára-raios está instalado. A manutenção é fácil e segura.

1. Principais parâmetros técnicos

Não.	Nome		Unidade	Dados
1	Tensão nominal		kV	12
2	Nível de isolamento nominal	Tensão suportável de frequência de energia (1min)	kV	42
2	Nível de isolamento nominal	Tensão suportável de impulso de raio	kV	75
3	Frequência nominal		hertz	50
4	Corrente nominal		A	630, 1250
5	Corrente de ruptura nominal		ka	12,5, 16, 20
6	Corrente nominal de curto-circuito (pico)		ka	31,5, 40, 50
7	Corrente suportável de pico nominal		ka	31,5, 40, 50
8	Corrente suportável nominal de curto período		ka	12,5, 16, 20
9	Duração nominal de curto-circuito		s	4
10	Tempos de interrupção da corrente nominal de curto-circuito		vezes	30
11	Sequência de operação nominal			O-0,3s-CO-180s-CO
12	Resistência mecânica		vezes	10000
13	Corrente nominal de liberação de sobrecorrente		A	5
14	circuito secundário 1min tensão suportável de frequência de energia		V	2000
15	Espessura de desgaste permitida para contatos fixos e móveis		milímetros	3
16	Peso		kg	103/138 (com isolador)

2. Parâmetro de ajuste de montagem do disjuntor

Não.	Nome		Unidade	Dados
1	Entre em contato com viagens		milímetros	2±0,5
2	Folga entre contatos abertos		milímetros	9±1
3	Velocidade média de fechamento		EM	0,6±0,2
4	Velocidade média de abertura		EM	1,2±0,2
5	Movendo o tempo de rejeição do contato no fechamento		EM	≤2
6	Contatos trifásicos fechando sincronismo		EM	≤2
7	Sincronismo de abertura de contatos trifásicos		EM	≤2
8	Resistência do circuito principal de cada fase	sem isolador	mΩ	<80
8	Resistência do circuito principal de cada fase	com isolador	mΩ	<130
9	Distância central entre postes		milímetros	280~340

3. Principais parâmetros técnicos do mecanismo operacional de mola CTB

Não.	Nome	Tensão nominal (V)	Corrente nominal (A)	Faixa operacional normal
1	Bobina de abertura	DC24	7	Disparo confiável em tensão nominal de DC65% ou AC85% ~ 120%, não pode desarmar se for inferior a 30% da tensão nominal
		DC110	5
		DC220	1.8
		AC220	3.5
2	Bobina de fechamento	DC24	7	Disparo confiável em tensão nominal de DC80% ou AC85%~110%
		DC110	5
		DC220	1.8
		AC220	3.5
3	Bobina de disparo de sobrecorrente	5		Não desarme a 90% da corrente nominal, pode desarmar a 110% da corrente nominal
4	Motor de carregamento	Tensão nominal: DC/AC220V Potência nominal: 40W		Operação confiável com tensão nominal de 85% ~ 110
5	Tempo de carregamento	<10s

4. Disjuntor a vácuo externo ZW32 com chave de isolamento, além de atender aos requisitos da Tabela 1, Tabela 2, a parte da chave de isolamento também deve atender aos requisitos da Tabela 4.

Não.	Nome		Unidade	Dados
1	Tensão nominal		kV	12
2	Nível de isolamento nominal	Tensão suportável de frequência de energia (1min)	kV	42
2	Nível de isolamento nominal	Tensão suportável de impulso de raio	kV	75
3	4s Corrente suportável de curto período nominal		A	20
4	Torque de operação manual		N·m	≤200
5	Deslocamento de posição da faca de contato		milímetros	2
6	Distância de fratura de isolamento		milímetros	≥200
7	Distância de isolamento da parte condutora ao terra		milímetros	≥200

Princípio de Operação

1. Princípio de operação do mecanismo manual

■ Operação de fechamento: primeiro puxe a alavanca de armazenamento de energia para armazenar energia, e o torque operacional aplicado aumenta de pequeno para grande. Quando a mola de fechamento passa pelo momento intermediário, a mola de fechamento libera energia, o que estimula o sistema de armazenamento de energia a girar no sentido anti-horário e faz o braço girar. O eixo de acionamento fecha o disjuntor a vácuo externo e, ao mesmo tempo, o braço dividido captura o semieixo de abertura para colocar o disjuntor no estado fechado. Quando o mecanismo está no estado fechado, o came e a luva do eixo giratório são desengatados e o mecanismo não pode ser fechado novamente.

■ Operação de abertura: Após o disjuntor ser fechado, puxe a alavanca de abertura ou quando a corrente exceder o valor de ajuste do dispositivo anti-surto, a bobina de sobrecorrente é acionada, ambos fazem a rotação do meio eixo do freio, o braço de abertura desafivela , e a haste de transmissão faz a abertura do disjuntor sob o acionamento da mola.

2. O princípio do mecanismo motor

■ Operação de armazenamento de energia: puxando a alça de armazenamento de energia, ou o motor de armazenamento de energia gira, o came é girado sob a engrenagem motriz e a mola de fechamento é gradualmente alongada. Após a passagem da mola, o came é segurado pelo membro de posicionamento e não gira mais. Em preparação para o estado de fechamento; ao mesmo tempo, o came e o eixo de transmissão são desengatados para que o mecanismo não possa armazenar energia novamente.

■ Operação de fechamento: Após a conclusão do armazenamento de energia, puxe a alavanca de fechamento manual ou aplique uma tensão na bobina de fechamento para fazer girar o semi-eixo de fechamento. O braço de fechamento e o semi-eixo de fechamento são desafivelados e a mola de fechamento libera energia para acionar o eixo de transmissão. O disjuntor a vácuo externo é fechado e a mola de abertura é armazenada. Quando o mecanismo está no estado fechado, a operação de armazenamento de energia é realizada novamente e a mola de fechamento é novamente alongada. Depois que a mola passa pelo meio, o semi-eixo de fechamento é afivelado pelo dispositivo de intertravamento para evitar que o mecanismo feche acidentalmente o freio. No estado fechado de armazenamento de energia, o mecanismo está no estado de religamento, o que pode atingir uma operação de religamento "O-0.3S-CO".

Operação de abertura: Depois que o disjuntor a vácuo externo é fechado, a alça da subporta é puxada ou uma tensão é aplicada à bobina da subporta, ou a bobina de sobrecorrente é acionada quando a corrente da linha excede o valor definido do anti -dispositivo de corrente de surto, de modo que o sub-portão seja girado por meio eixo e aberto. O braço é liberado e a alavanca de transmissão é aberta pela mola de abertura para abrir o disjuntor a vácuo externo.

Nota: A bobina de sobrecorrente do mecanismo operacional é um sistema de funcionamento de curta duração e não pode ser usada por muito tempo.

Diagrama esquemático elétrico de proteção contra sobrecorrente e controle do mecanismo do disjuntor mostrado na Figura

3. (Nota: Com base no diagrama de fiação secundária do disjuntor)

Contorno e dimensão de instalação

1. Dimensões gerais do disjuntor (sem TC)

2. Dimensões gerais do disjuntor (com TC)

3. Dimensões gerais do disjuntor (com TC) com isolador

4. Dimensões gerais do disjuntor (sem TC) com isolador

5. Tamanho do furo de montagem do disjuntor (sem TC) com isolador

6. Tamanho do furo de montagem do disjuntor (CT) com isolador

7. Diagrama de instalação do disjuntor

Instalação e manutenção

1. O operador deve ter uma compreensão preliminar do desempenho do produto, instalação e ajuste e conhecimento de manutenção. Deve registrar os problemas durante a operação e notificar o fabricante quando necessário.

2. O disjuntor a vácuo externo deve ser inspecionado visualmente antes da instalação. Verifique se a luva isolante está danificada, se há vazamento na indicação de abertura-fechamento e armazenamento, se a caixa está deformada ou não. Após a inspeção, o produto deverá ser instalado nos postes acima de 4m. Quando o disjuntor com isolador for instalado, a precisão do dispositivo de intertravamento mecânico entre o isolador e o disjuntor deve ser cuidadosamente verificada.

3. Antes de colocar o produto em operação, verifique cuidadosamente se a tensão nominal e a corrente nominal de cada elemento operacional correspondem à situação real. O mecanismo serve para verificar se os movimentos estão corretos.

4. Os parâmetros do disjuntor foram ajustados no momento da inspeção de fábrica. Os usuários não precisam ligar a máquina para inspeção. Após o teste de tensão suportável ser realizado conforme necessário, eles podem ser instalados.

5. O disjuntor a vácuo externo pode ser montado em pólo único ou pólo duplo. Os disjuntores devem ser montados de maneira suave e firme em estruturas de aço especial.

6. O produto será verificado regularmente para verificar se o funcionamento do disjuntor está normal. Para disjuntor a vácuo externo com isolador, o isolador é inspecionado duas vezes por ano e é verificado se a ação de intertravamento mecânico entre o isolador e os disjuntores é normal e se alguma graxa é injetada nas partes móveis.

Transporte, aceitação e armazenamento

■ Transporte

No transporte, todo o produto deverá ser acondicionado em caixa fechada para fixação. No processo de transporte, não devem ser feitas curvas e inclinações. Ao levantar o corpo do disjuntor a vácuo externo, os quatro anéis enganchados na caixa não podem transportar diretamente o cilindro isolante de epóxi. Quando o disjuntor a vácuo externo com isolador, o centro de gravidade fica inclinado para o lado da chave seccionadora, e deve ser realizado lentamente ao levantar.

■ Aceitação

Após receber o disjuntor a vácuo externo, o usuário deverá realizar o seguinte trabalho de aceitação:

1) Verifique se a embalagem está danificada ou não;

2) Verifique se os documentos e acessórios estão completos de acordo com a lista de embalagem do produto;

3) Verifique os parâmetros técnicos na placa de identificação do disjuntor a vácuo externo e o certificado do produto atende aos requisitos do pedido.

■ Armazenamento

O disjuntor a vácuo externo deve ser armazenado em uma sala seca, ventilada, à prova de umidade, à prova de choque e com infiltração de gases anti-nocivos. Verifique se o ambiente atende aos requisitos de armazenamento de longo prazo. A embalagem, desembalagem e armazenamento devem ser realizados em local seco, verificando se os produtos e componentes estão completos e consistentes.

Falhas comuns e solução de problemas

Não.	Fenômeno de falha	Causa da falha	Solução de problemas
1	O mecanismo operacional não pode armazenar energia	1. A mola de armazenamento de energia está em estado de armazenamento de energia; 2. O motor de armazenamento de energia não possui fonte de alimentação; 3. Quando o mecanismo de operação é manual, o disjuntor está no estado fechado.	1. Fechar o disjuntor; 2. Verifique se a conexão de alimentação está correta e conecte à fonte de alimentação. 3. Abra o disjuntor.
2	Não é possível fechar	1. o disjuntor está no estado de não armazenamento de energia. 2. Já em posição de fechamento; 3. Não há poder de controle.	1. Armazenar energia; 2. Disjuntor aberto; 3. Verifique se a conexão da alimentação de controle está correta e conecte a fonte de alimentação.
3	Não é possível abrir	1. Bobina de abertura não está energizada; 2. Esteve em estado aberto;	1. Conecte a fonte de alimentação; 2. Feche o disjuntor.
4	O interruptor de isolamento não pode ser aberto e fechado corretamente	O disjuntor está no estado fechado e o intertravamento não foi liberado.	Abra o disjuntor e solte o intertravamento
5	Sem proteção contra sobrecorrente	1. A relação CT é muito grande; 2. O disjuntor não está equipado com transformadores de corrente.	1. Selecione a relação apropriada para a potência da linha; 2. Reconfigure o TC no disjuntor.
