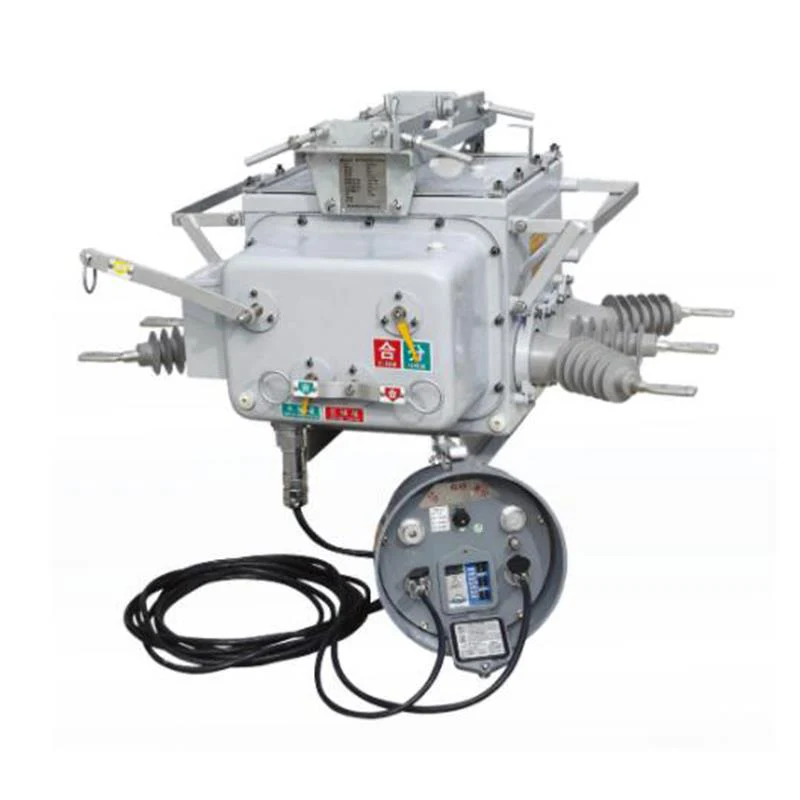

Disjuntor a vácuo de alta tensão para exterior série ZW20-12

O disjuntor a vácuo de alta tensão externa série ZW20-12 é um equipamento de comutação externa trifásico CA 50 Hz 12 kV.
♦ Modo de instalação: montado em poste;
♦ Tipo de poste: poste integrado;
♦ Aplicação: subestação externa de 12kV, usina de energia.
♦ Tipo de operação: manual, elétrica, controle remoto.

Enviar consulta

Descrição do produto

XUCKY Electric como fabricante e fornecedor de disjuntor a vácuo externo de alta tensão série ZW20-12 na China há mais de 25 anos, o desempenho de seu transformador imerso em óleo está de acordo com IEC60076, GB1094, GB/T6451. Enquanto isso, nosso transformador de distribuição ganhou grande reputação com alta qualidade e bom preço na Rússia, Sul da Ásia, África, Oriente Médio e América do Sul. Fornecemos personalização e suporte técnico. Não hesite em contactar-nos para um orçamento competitivo e todo o suporte técnico online!

♦ Modo de instalação: montado em poste;

♦ Tipo de poste: poste integrado;

♦ Aplicação: subestação externa de 12kV, usina de energia.

♦ Tipo de operação: manual, elétrica, controle remoto.

Condições Ambientais

♦ Altitude: <2000m;

♦ Temperatura do ar: -40°C〜+40°C; mudança diária de temperatura <25°C;

♦ Velocidade do vento < 35m/s;

♦ Nível de sujeira: IV;

♦ Locais de instalação: Sem risco de incêndio, explosão, corrosão química severa ou vibração grave;

♦ Intensidade do terremoto: nível <8.

Principais Parâmetros Técnicos

NÃO	Item		Unidade	Valor
1	Tensão nominal		kV	12
2	Tensão suportável de frequência de energia (1min)	(seco) interfase, terra/fratura;	kV	42/48
2	Tensão suportável de frequência de energia (1min)	(úmido) interfase, terra	kV	34
3	Tensão suportável ao impulso atmosférico (interfase, terra/fratura)		kV	75/85
4	Corrente nominal		A	630.1250
5	Frequência nominal		hertz	50
6	Corrente nominal de interrupção de curto-circuito		ka	20, 25
7	Valor de pico nominal da corrente suportável (pico)		ka	50, 63
8	Corrente suportável nominal de curto período		ka	20, 25
9	Corrente nominal de curto-circuito		ka	50, 63
10	Duração nominal de curto-circuito		S	4
11	Sequência operacional nominal		Tempos	O-0,3S-CO-1 80S-CO
12	Número nominal de interrupção da corrente de interrupção de curto-circuito		Tempos	30
13	Vida mecânica		Tempos	10000
14	Tensão nominal de operação (pode ser personalizada)		V	220
15	Horário de abertura		EM	≤80
16	Hora de fechamento		EM	≤120
17	Tempo de ruptura total		EM	≤100
18	Corrente nominal de interrupção de carregamento do cabo		A	50
19	Nota			E2~C2~M2(10000)
20	Número nominal de interrupção da corrente de interrupção de curto-circuito		Tempos	30
