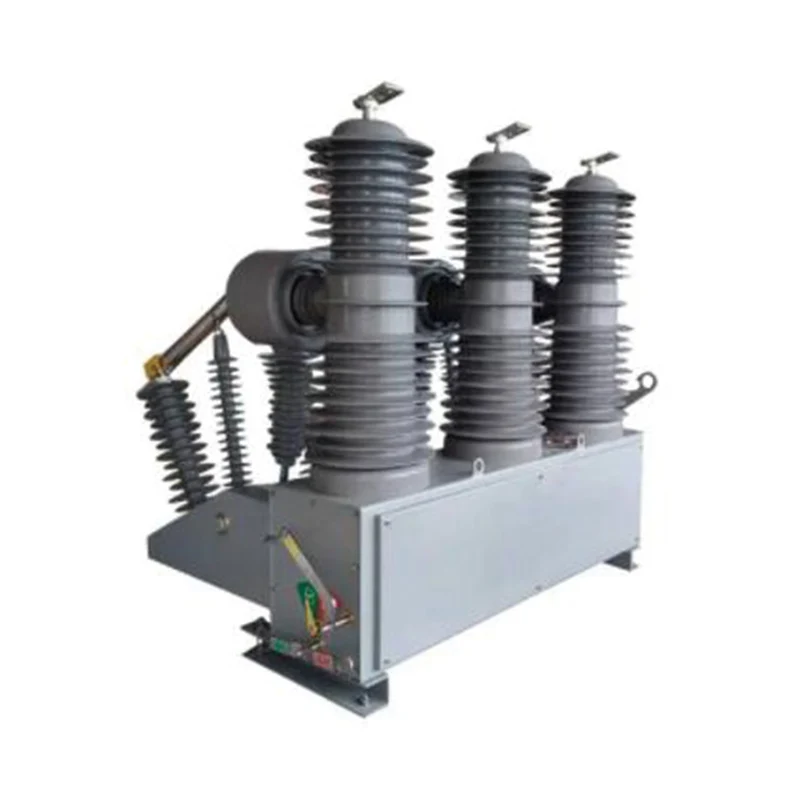

Disjuntor a vácuo HV externo ZW32-40.5

◆ Condições de uso do disjuntor a vácuo HV externo ZW32-40.5
1.Temperatura ambiente: -30℃~+60℃;
2.Altitude: ≤3000m;
3.Velocidade do vento: ≤34m/s;
4. Grau de poluição: ≤IV.
5.Temperatura de armazenamento: -40℃~+85℃.

Enviar consulta

Descrição do produto

O disjuntor a vácuo HV externo ZW32-40.5 (ZW32-40.5F, ZW32-40.5, ZW32-40.5G) adota um pólo selado sólido de peça única com design exclusivo e uma estrutura de máquina operacional altamente confiável. O dispositivo é usado principalmente em redes elétricas de linhas aéreas de média tensão para dividir e combinar corrente de carga, corrente de sobrecarga e corrente de curto-circuito.

O disjuntor a vácuo superior é um novo disjuntor a vácuo externo de alta tensão de 35KV que substitui o disjuntor a vácuo ZW7. ZW32 é a miniaturização do ZW7, que é mais seguro e estável. ZW32-40.5 também pode usar mecanismo operacional de ímã permanente, cooperar com equipamentos de automação, GPRS, GSM e outras funções de comunicação remota para alcançar quatro funções remotas, como sinalização remota, medição remota, ajuste remoto e controle remoto.

◆ Condições de uso

1.Temperatura ambiente: -30℃~+60℃;

2.Altitude: ≤3000m;

3.Velocidade do vento: ≤34m/s;

4. Grau de poluição: ≤IV.

5.Temperatura de armazenamento: -40℃~+85℃.

◆ Principais Parâmetros Técnicos

NÃO.	Unid	Unidade	Valor
1	tensão nominal	kV	40.5
2	Tensão suportável de frequência de energia de 1min	kV	95
3	tensão suportável ao impulso relâmpago	kV	185
4	frequência nominal	hertz	50
5	corrente nominal	A	630.1250, 1.600
6	corrente nominal de interrupção de curto-circuito	ka	20, 25, 31,5
7	corrente nominal de curto-circuito (pico)	ka	50, 63, 80
8	corrente suportável de pico nominal	ka	50, 63, 80
9	4s suporta corrente	ka	20, 25, 31,5
10	sequência operacional nominal	S	Recuperação de O-0,1s-CO-3s-CO-6S-60s
11	número de interrupção da corrente nominal de curto-circuito	vezes	30
12	vida mecânica	vezes	10000
13	tensão de controle do mecanismo	V	AC/DC220
14	circuito secundário 1min tensão suportável de frequência de energia	kV	2
15	distância de folga entre contatos abertos	milímetros	16±1
16	durante a viagem	milímetros	4±0,5
17	velocidade de abertura	EM	1,4-1,8
18	velocidade de fechamento	EM	0,4-0,8
19	tempo de retorno do fechamento do contato	EM	≤5
20	assincronismo trifásico de abertura/fechamento	EM	≤2
21	hora de fechamento	EM	≤100
22	horário de abertura	EM	≤50
23	peso	kg	270
