Disjuntor miniatura série ALFHA

Suporte à produção em massa personalizada Os disjuntores miniatura da série ALFHA são recomendados para uso em painéis de distribuição elétrica de edifícios residenciais e públicos.

-aparelhos elétricos, iluminação – interruptores característicos V;

- acionamentos com correntes de partida moderadas (compressor, grupo de ventiladores) – interruptores característicos C;

- acionamentos com altas correntes de partida (mecanismos de elevação, bombas) – interruptores característicos D;

Vantagens

· Dois tipos de proteção contra curto-circuito.

· Ampla faixa de temperaturas operacionais de –40 a +50° С.

· Alavanca de engajamento mais ampla atualizada com área de contato aprimorada.

· Os entalhes nos grampos terminais permitem reduzir as perdas térmicas e aumentar a estabilidade mecânica da conexão.

O que é um disjuntor em miniatura? Você já imaginou o que acontece com seus eletrodomésticos, ventilador, máquina de lavar, forno, geladeira e muito mais quando ocorre um curto-circuito ou excesso de corrente? Esses dispositivos queimam e podem causar acidentes com incêndio se os disjuntores adequados não estiverem instalados nos dispositivos. O Disjuntor Miniatura é um acessório de segurança com mecanismo de ação eletromecânico.

MCB é uma chave automática que abre quando uma corrente excessiva flui através do circuito. Pode ser religado sem qualquer substituição manual. No caso de fusível, uma vez acionado, deve ser substituído ou religado, dependendo do tipo de disjuntor. Conseqüentemente, o fusível é conhecido como um dos dispositivos de sacrifício. Esta é a principal razão pela qual os disjuntores são usados ​​como alternativa ao fusível na maioria dos circuitos. Além disso, sempre que há uma falha no circuito, as chaves do MCB desligam automaticamente e a falha do dispositivo pode ser facilmente detectada.

O manuseio do MCB é relativamente seguro e restaura rapidamente o fornecimento. MCB – Disjuntor Miniatura pode ser reinicializado rapidamente e não demanda maiores custos de manutenção. O MCB funciona com base no respectivo princípio bimetálico que protege contra corrente de sobrecarga e corrente de curto-circuito do solenóide.

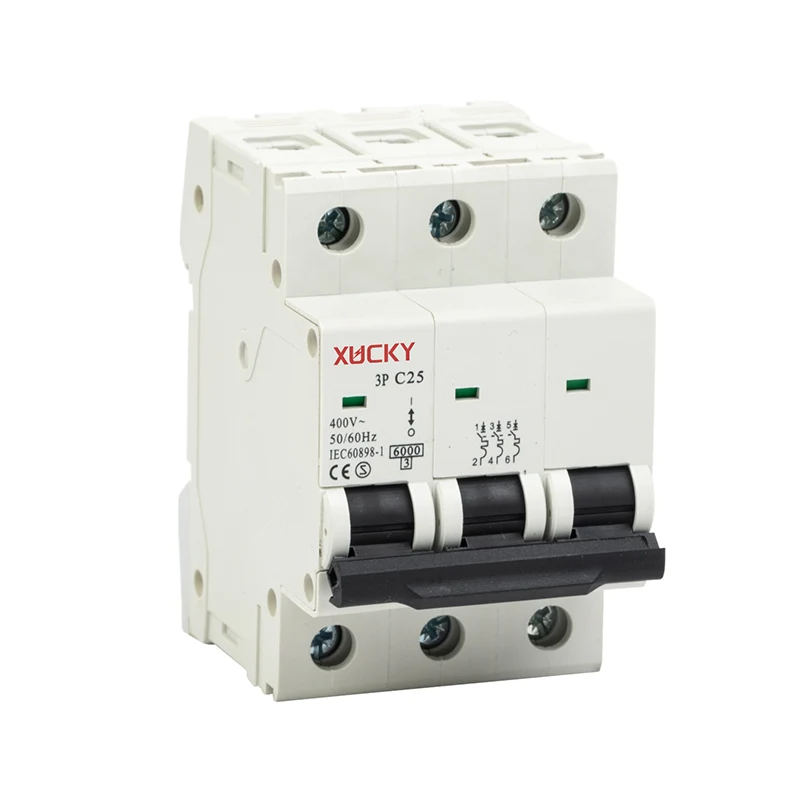

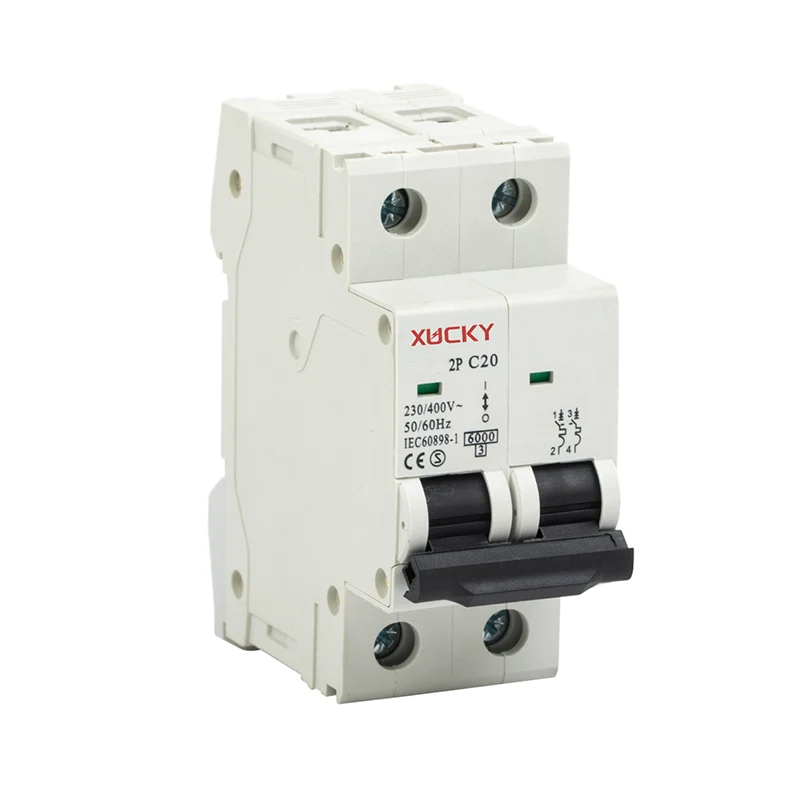

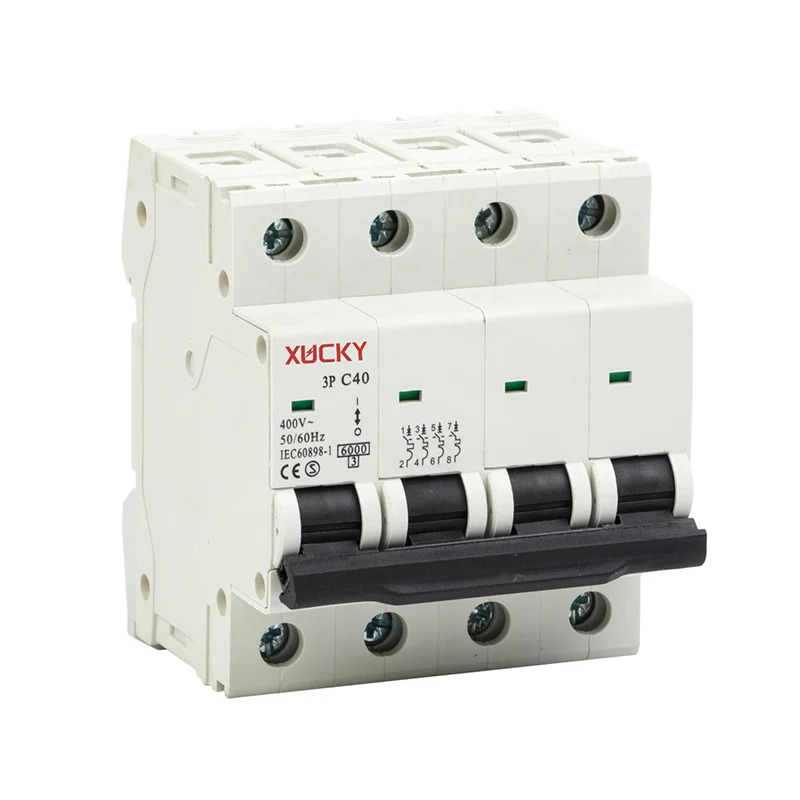

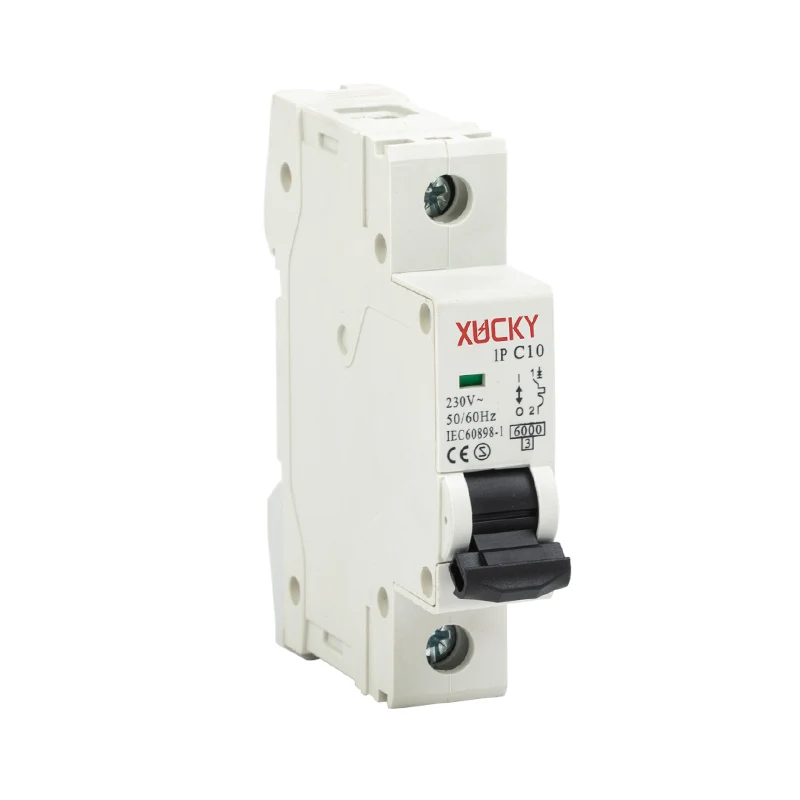

A imagem do MCB é mostrada abaixo.

Tipos de disjuntor miniatura A curva de disparo do MCB decide o tipo de MCB que deve ser usado para diferentes aparelhos ou dispositivos. Existem 6 tipos de MCBs, são eles: A TypeB TypeC TypeD TypeK TypeZ TypeA Type MCB desarma o circuito quando a corrente excede 2-3 vezes a classificação de corrente real. Um tipo MCB – Disjuntor Miniatura é altamente sensível ao curto-circuito, e por isso podemos encontrar sua aplicação na fabricação de semicondutores.

O MCB tipo B desarma o circuito quando a corrente excede 3-5 vezes o fluxo de corrente e encontra sua aplicação na proteção de cabos.

O MCB Tipo C desliga o circuito quando a corrente excede 5 a 10 vezes o fluxo de corrente real e encontra sua aplicação em aparelhos domésticos e comerciais, como transformadores, circuitos de iluminação fluorescente e equipamentos de TI, como computadores pessoais, servidores e impressoras.

O MCB tipo D desarma o circuito quando a corrente excede 10-20 vezes o fluxo de corrente e oferece alta resistência. Encontra sua aplicação em motores.

O MCB tipo K pode suportar até 8 a 12 vezes o fluxo de corrente e encontra sua aplicação em dispositivos de carga pesada, como compressores, motores de enrolamento e máquinas de raios X.
