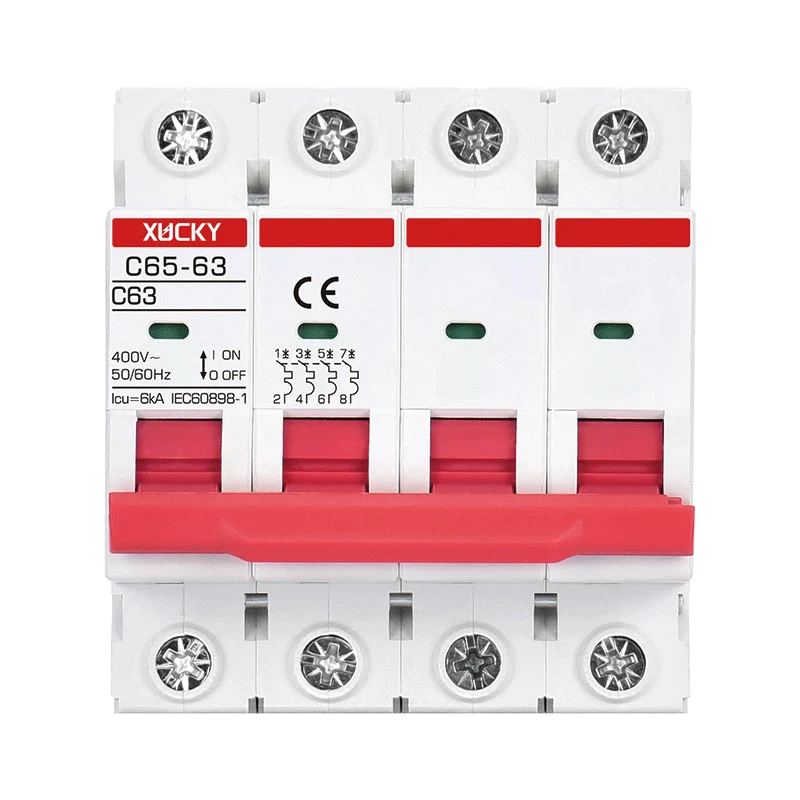

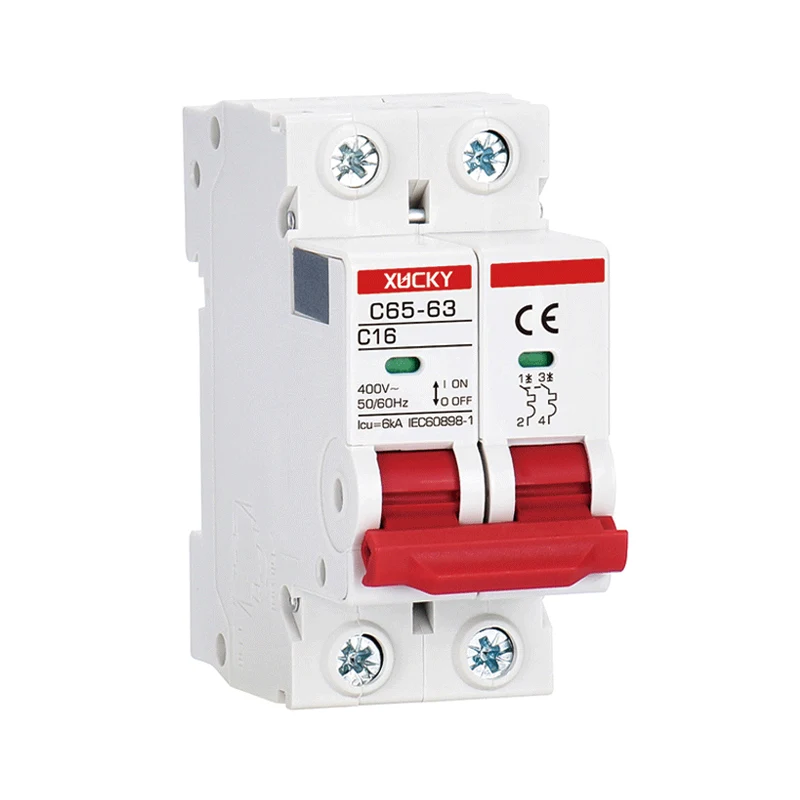

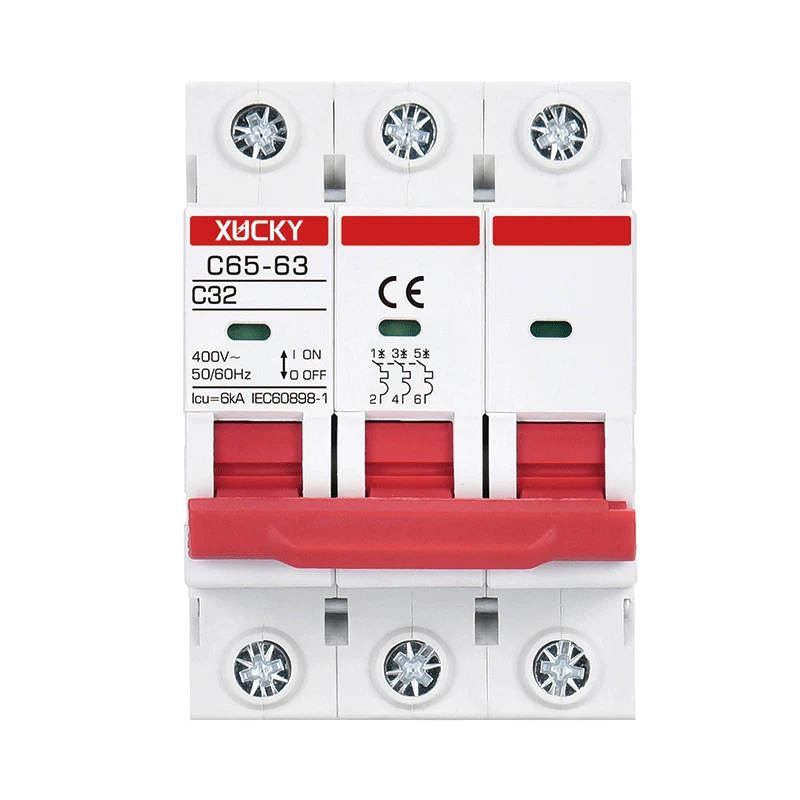

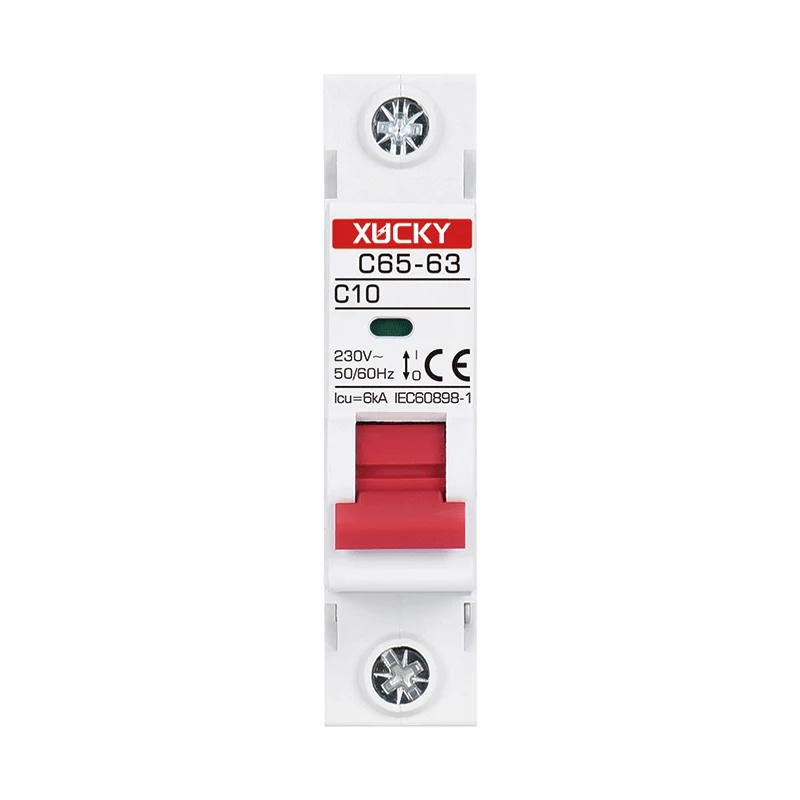

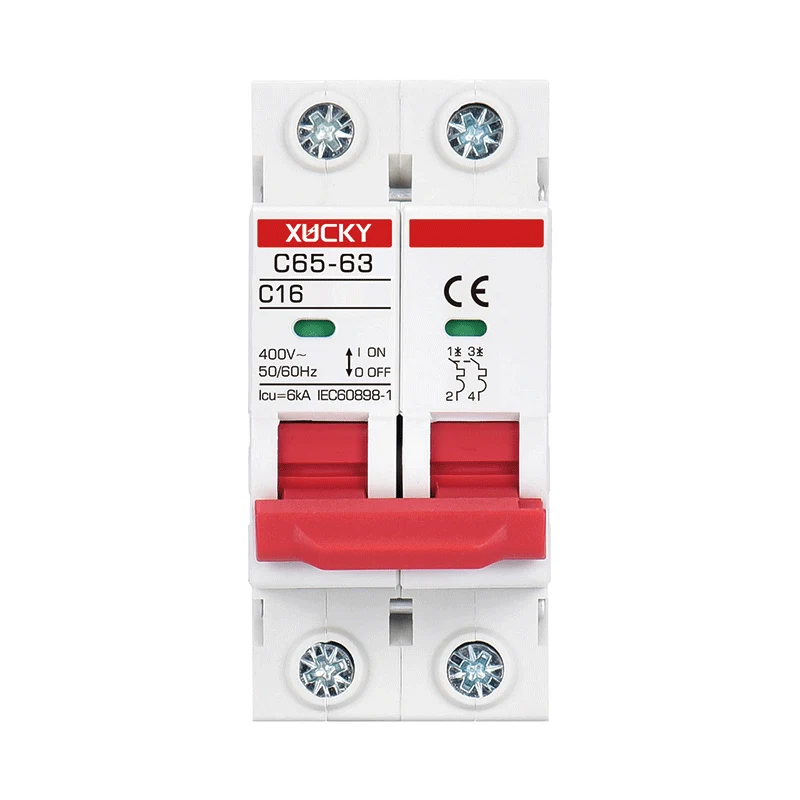

Disjuntor miniatura C65

O disjuntor miniatura C65 da marca XUCKY Electric (também chamado de 6KA Household MCB, semelhante a CHINT NB1-63) é usado para o circuito de CA 50 Hz, tensão nominal de 110V/230/400V, corrente nominal de 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A para proteger sobrecarga e curto-circuito, bem como uso para circunstâncias normais de conversão de circuito infrequente, também pode ser usado como chave de isolamento para circuito de corte para proteger circuitos e equipamentos.

Enviar consulta

Descrição do produto

Produtos personalizados de alta qualidade Disjuntor miniatura C65 de fornecedores e fabricantes da China, a XUCKY Electric possui uma ampla gama de produtos para atender às diferentes necessidades de nossos clientes em todo o mundo. Nosso compromisso com qualidade superior, tecnologia inovadora e excelente atendimento ao cliente nos diferencia em nosso setor.

Escopo de aplicação

O disjuntor C65-63 6KA (também chamado de 6KA Household MCB, semelhante ao CHINT NB1-63) é usado para o circuito de AC 50Hz, tensão nominal de 110V/230/400V, corrente nominal de 1A, 2A, 3A, 6A, 10A , 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A para proteger sobrecarga e curto-circuito, bem como uso para circunstâncias normais de conversão de circuito infrequente, também pode ser usado como chave de isolamento para circuito de corte para proteger circuito e equipamento.

O disjuntor 6KA (6KA Household MCB) é usado para residências industriais, comerciais, arranha-céus e civis e outros locais.

Atenda aos padrões: GB10963.1, IEC60898-1.

Principais Parâmetros Técnicos

Corrente nominal	6A,10A,16A,25A,40A,50A,63A
Poloneses	1P.2P.3P,4P,1P+N,3P+N
Tensão nominal Ue	230V/400V
Tensão nominal suportável ao impulso (1,2/50)Uimp	6kV
Tensão de teste dielétrico em E Ind. Freq. Por 1 minuto	6kV
Indicação de quebra	Janela Verde (Desconectada), Janela Vermelha (Fechada)
Classe de Proteção	IP20
Característica de liberação termomagnética	Curva B (3-5 pol.), Curva C (5-10 pol.), Curva D (10-14 pol.)
Vida Elétrica	2000
Vida Mecânica	10000
Temperatura de referência para configuração do elemento térmico	30°C
Temperatura Ambiente	-5~+40℃
Tipo de conexão de terminal	Parafusos Phillips
Cabo adaptador	6-63A 1-25mm² 16-3AWG \| 80-125A 8-35mm² 16-2AWG
Torque de aperto	3,0N.M
Combinação com acessórios Contato auxiliar
Contato Auxiliar	Sim
Contato de alarme	Sim
Liberação de derivação	Sim
Liberação de subtensão	Sim

Curva característica de disparo - Tipo B C D

Compensação de temperatura

Quando a temperatura ambiente não é uma referência de 30 graus, o fator de correção de referência é o seguinte.

Temperatura Ambiente	-20°C	-10℃	0℃	10℃	20°C	30°C	40°C	50°C	60°C
Coeficiente de correção atual	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Conexão

Corrente nominal	Fio de cobre adaptador mínimo
6A	1MM²/17AWG
10A	1,5MM²/16AWG
16A	1,5MM²/16AWG
25A	2,5MM²/13AWG
32A	4MM²/11AWG
40A	6MM²/10AWG
50A	10MM²/7AWG
63A	10MM²/7AWG
