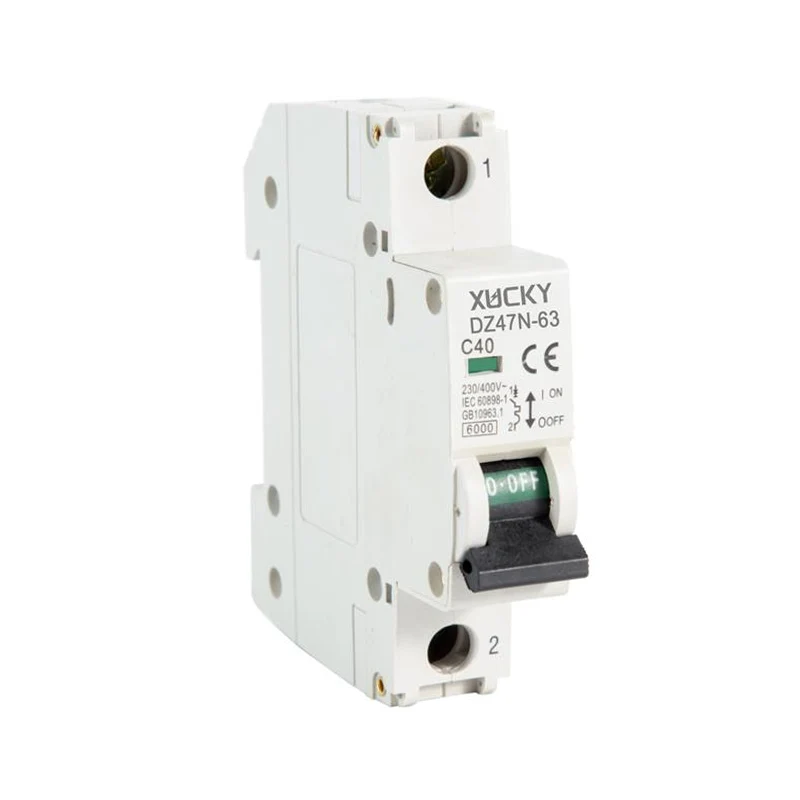

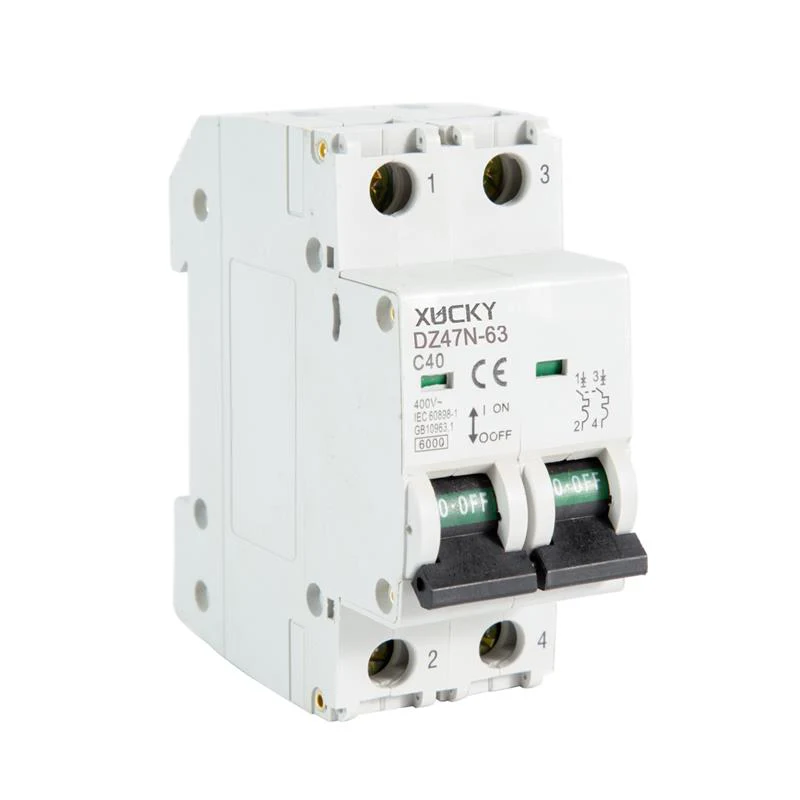

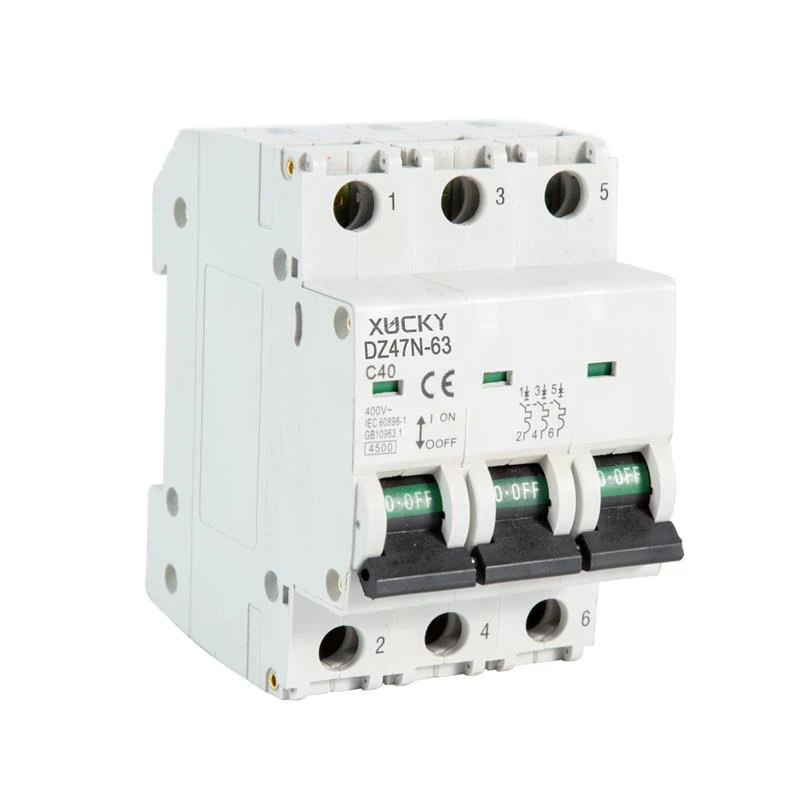

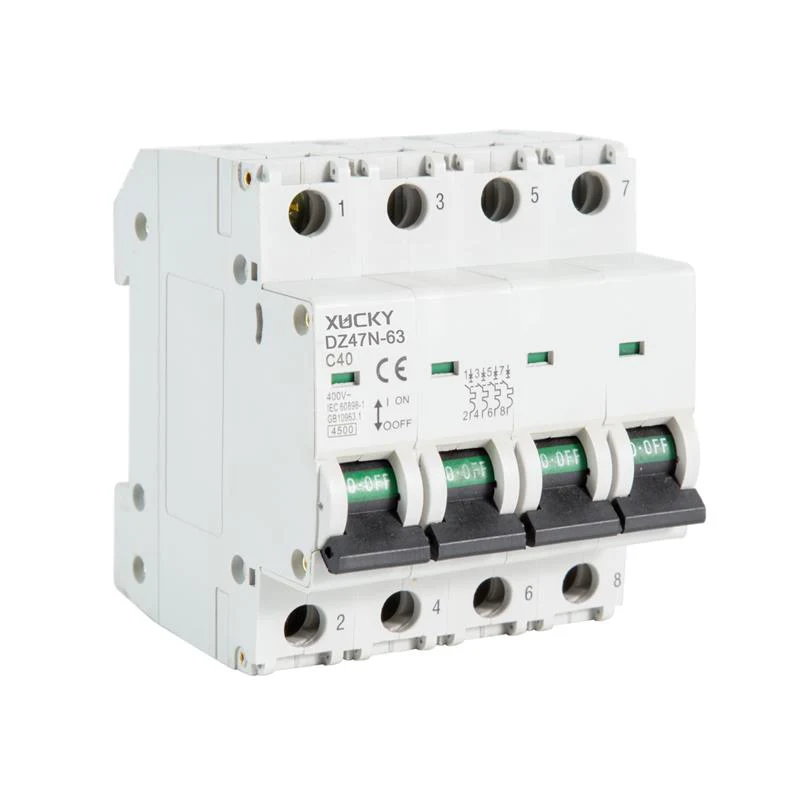

Disjuntor miniatura DZ47N-63

Enviar consulta

Descrição do produto

Os disjuntores miniatura DZ47N-63 da marca XUCKY Electric destinam-se a proteger sistemas de distribuição e grupos com diferentes cargas:

- eletrodomésticos, iluminação – interruptores característicos V;

- acionamentos com correntes de partida moderadas (compressor, grupo de ventiladores) - interruptores característicos C;

- acionamentos com altas correntes de partida (mecanismos de elevação, bombas) - interruptores característicos D;

Os disjuntores miniatura DA47N-63 são recomendados para uso em painéis de distribuição elétrica de edifícios residenciais e públicos.

· Dois tipos de proteção contra curto-circuito.

· Ampla faixa de temperaturas operacionais de –40 a +50° С.

· Alavanca de engajamento mais ampla atualizada com área de contato aprimorada.

· Os entalhes nos grampos terminais permitem reduzir as perdas térmicas e aumentar a estabilidade mecânica da conexão.

MCB DA47N-63
Para proteção da distribuição geral de energia (IEC/EN 60898-1)
Poloneses		1P			2P	3P	4P
Desempenho elétrico
Funções		proteção contra curto-circuito, proteção contra sobrecarga, isolamento, controle
Frequência nominal f Hz		50-60Hz
Tensão nominal de trabalho Ue V CA		230/400			400
Corrente nominal em A		6,10,16,20,25,32,40,50,63
Tensão isolada nominal Ui V		500
Tensão suportável de impulso Uimp kV		4
Tipo de disparo instantâneo	DA47N-63N	B/C/D
	DA47N-63H	B/C/D
Curto-circuito nominal Icn(kA)	DA47N-63N	4.5
	DA47N-63H	6
Tipo de lançamento		Tipo termomagnético
Vida útil (O~C)		Mecânico	Valor real	20000
			Valor padrão	4000
		Elétrica	Valor real	8000
			Valor padrão	4000
Conexão e instalação
Grau de proteção		IP20
Fio mm²		1~35
Temperatura de trabalho		-5~+40°C
Resistência à umidade e ao calor		Classe 2
Altitude acima do mar		≤2000
Umidade relativa		+20°C ,≤90%;+40°C ,≤50%
Grau de poluição		2
Ambiente de instalação		Evite choques e vibrações óbvios
Classe de instalação		TurmaⅡ , TurmaⅢ
Montagem		Trilho DIN35
Combinação com acessórios
Contato auxiliar		Sim
Contato de alarme		Sim
Liberação de derivação		Sim
Liberação de subtensão		Sim
Contato auxiliar + Contato de alarme		Sim
Dimensões (mm) (LxAxL)			a	17.5				35	52.5	70
			b	80.2				80.2	80.2	80.2
			c	76.5				76.5	76.5	76.5
