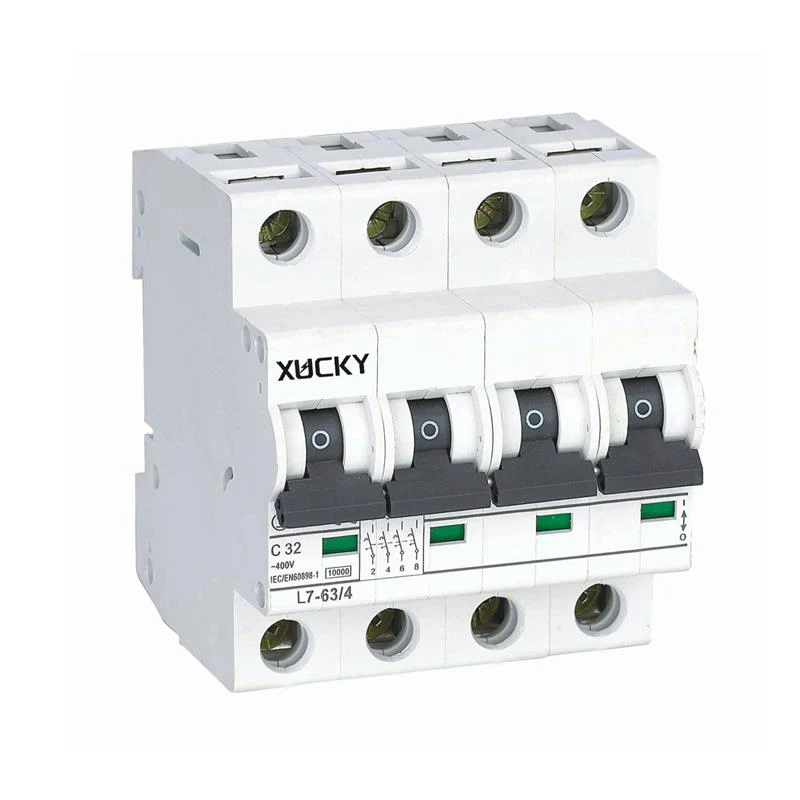

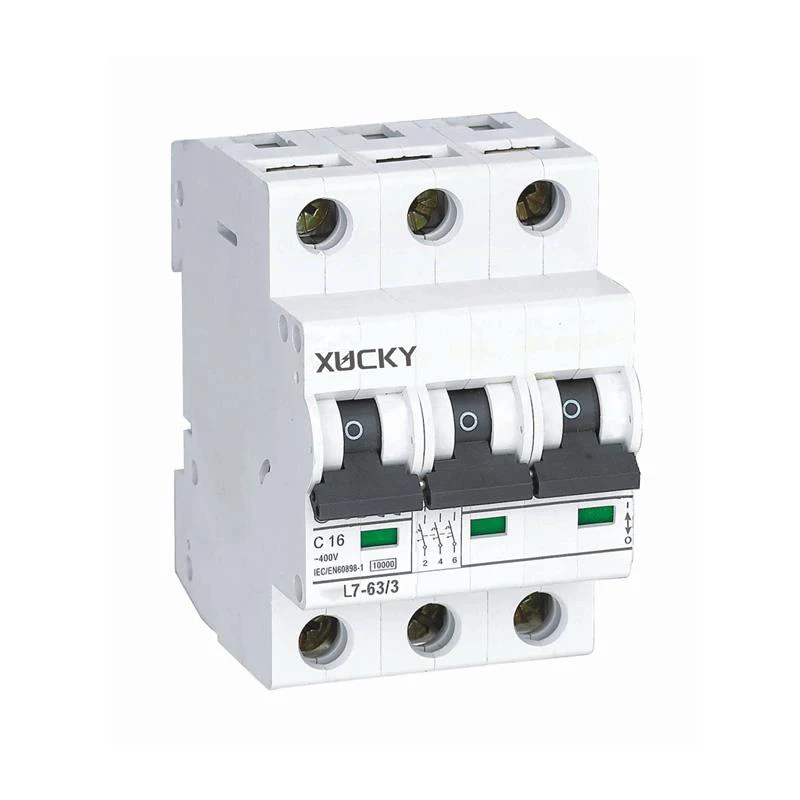

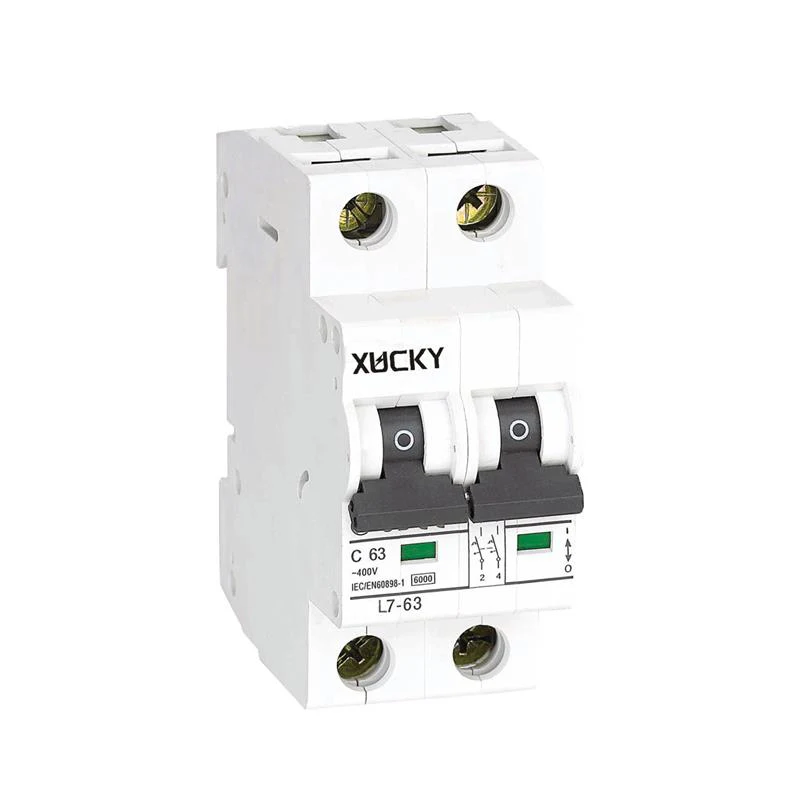

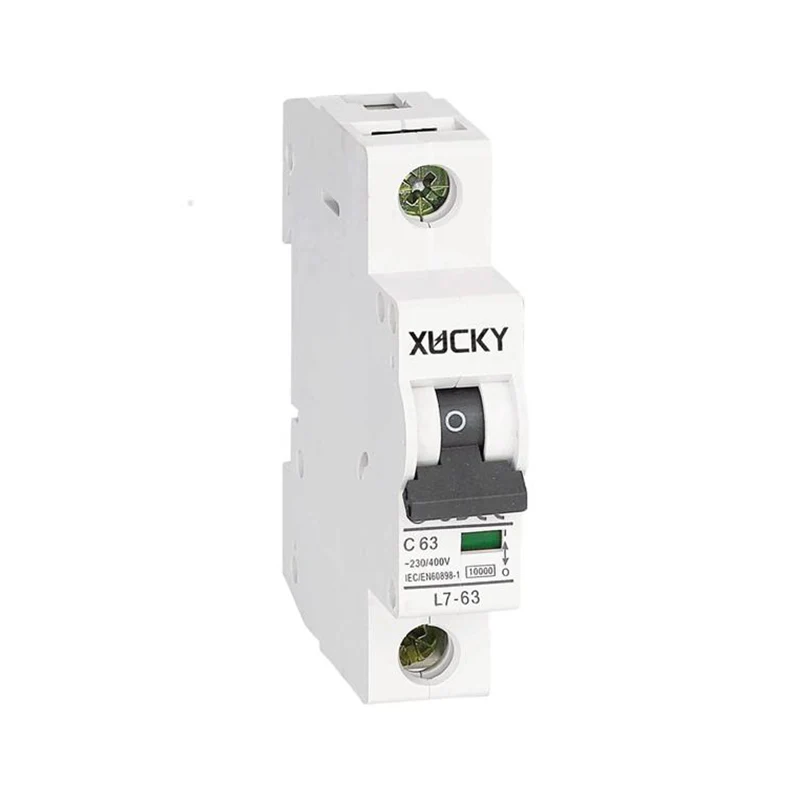

Disjuntor miniatura L7-63

Produtos personalizados de alta qualidade Disjuntor miniatura L7-63 de fornecedores e fabricantes da China, a XUCKY Electric tem uma ampla gama de produtos para atender às diferentes necessidades de nossos clientes em todo o mundo. Nosso compromisso com qualidade superior, tecnologia inovadora e excelente atendimento ao cliente nos diferencia em nosso setor.

Enviar consulta

Descrição do produto

Escopo de aplicação

Disjuntor miniatura L7-63 da marca XUCKY Electric (disjuntor miniatura 10KA), usado principalmente para linhas de distribuição de proteção de CA 50 Hz / 60 Hz, tensão nominal de 110 V, 230 V (220 V), 400 V (380 V), corrente nominal de 1A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A e 63A, a capacidade nominal de interrupção de curto-circuito é 10KA ou inferior, e usada para linhas de abertura, interrupção e conversão não frequentes, com sobrecarga, curto-circuito proteção. Ao mesmo tempo, o 10KA MCB possui fortes módulos de função auxiliar, como contatos auxiliares, contatos de indicação com alarme, liberação de derivação, controle remoto de disparo de liberação de subtensão e outros módulos. O disjuntor miniatura L7-63 (10KA MCB) está em conformidade com os padrões GB10963.1, padrão IEC60898-1.

Principais Parâmetros Técnicos

Corrente nominal	6A,10A,16A,25A,32A,40A,50A,63A
Poloneses	1P,2P,3P,4P
Tensão nominal Ue	230V/400V
Tensão nominal suportável ao impulso (1,2/50)Uimp	6kV
Tensão de teste dielétrico em E Ind. Freq. Por 1 minuto	2kV
Classe de Proteção	IP20
Característica de liberação termomagnética	Curva B (3-5 pol.), Curva C (5-10 pol.), Curva D (10-14 pol.)
Vida Elétrica	2000
Vida Mecânica	10000
Temperatura de referência para configuração do elemento térmico	35℃
Temperatura Ambiente	-5~+40℃
Tipo de conexão de terminal	Parafusos Phillips
Cabo adaptador	6-63A 1-25mm² 16-3AWG
Torque de aperto	3,0N.M
Combinação com acessórios Contato auxiliar
Contato Auxiliar	Sim
Contato de alarme	Sim
Liberação de derivação	Sim
Liberação de subtensão	Sim

Curva característica de disparo - Tipo B C D

Compensação de temperatura

Quando a temperatura ambiente não é uma referência de 30 graus, o fator de correção de referência é o seguinte.

Temperatura Ambiente	-20°C	-10℃	0℃	10℃	20°C	30°C	40°C	50°C	60°C
Coeficiente de correção atual	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Conexão

Corrente nominal	Fio de cobre adaptador mínimo
6A	1MM²/17AWG
10A	1,5MM²/16AWG
16A	1,5MM²/16AWG
25A	2,5MM²/13AWG
32A	4MM²/11AWG

40A	6MM²/10AWG
50A	10MM²/7AWG
63A	10MM²/7AWG
