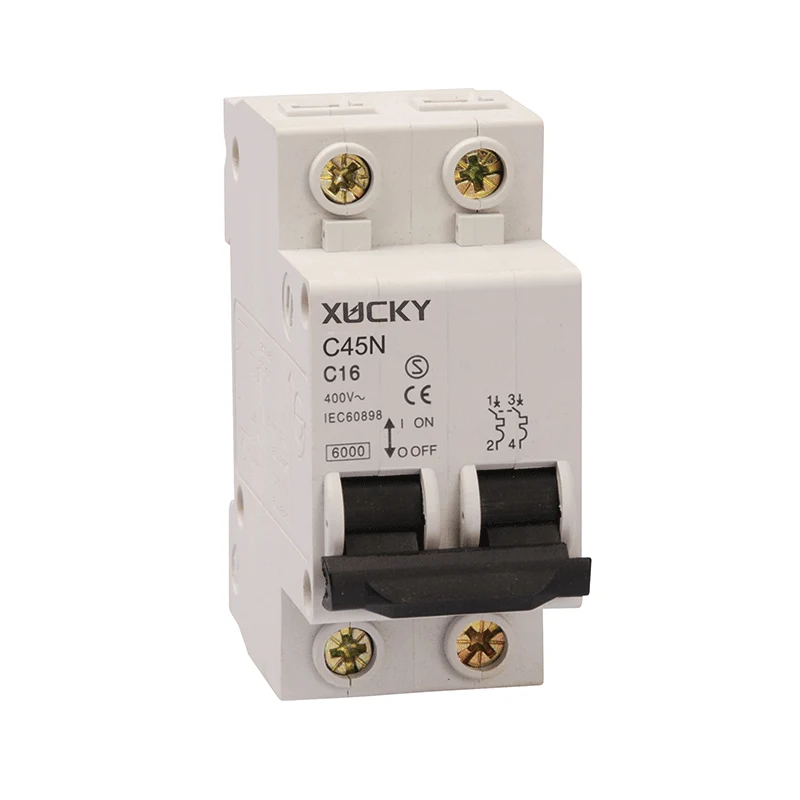

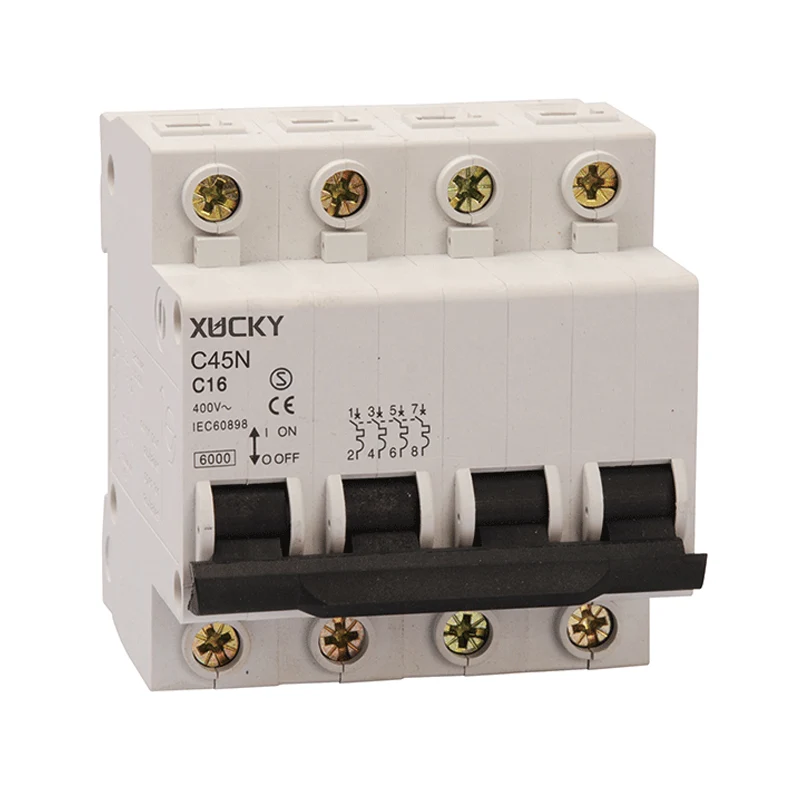

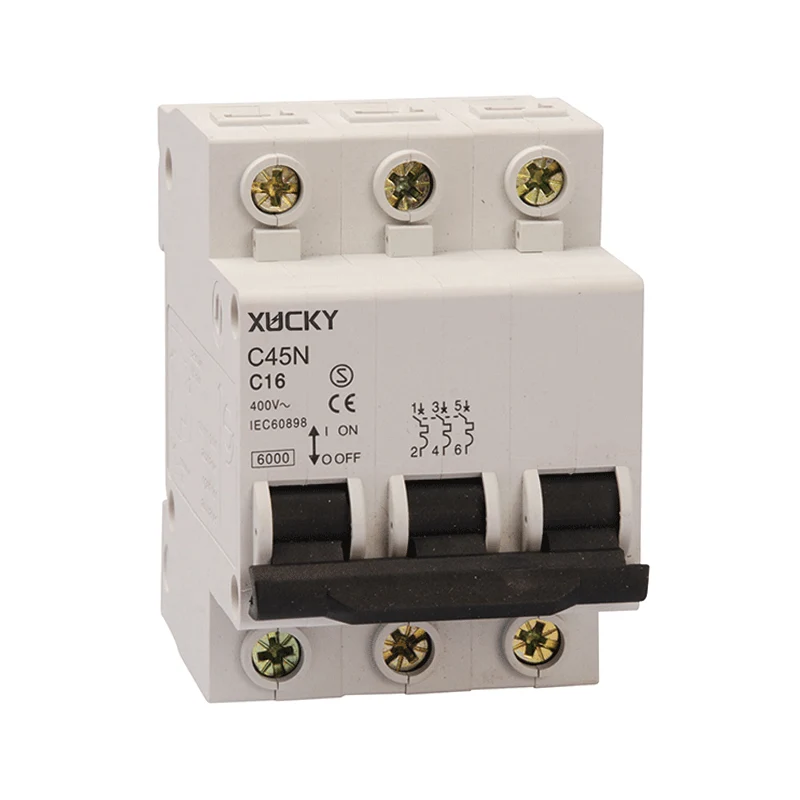

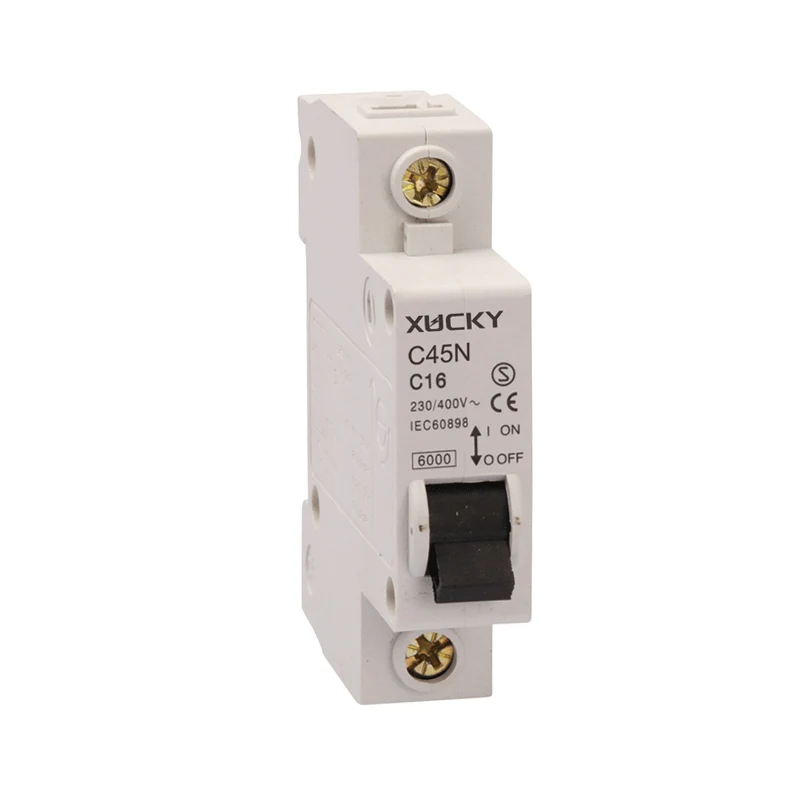

Disjuntor miniatura DZ47-63

Disjuntor miniatura DZ47-63 de alta qualidade de fornecedores chineses, a XUCKY Electric se especializou em equipamentos terminais elétricos modulares por muitos anos. Nossos produtos têm uma boa vantagem de preço e cobrem a maior parte dos mercados da América do Sul, Oriente Médio, África e Sudeste Asiático. Estamos ansiosos para nos tornarmos seu parceiro de longo prazo na China.

Escopo de aplicação

O disjuntor miniatura DZ47-63 ou chamado MCB é usado principalmente em AC 50 / 60Hz, tensão operacional nominal de 230V / 400V e abaixo, corrente nominal de circuito 63A, o disjuntor é usado principalmente na fiação elétrica de edifícios modernos e sobrecarga, proteção contra curto-circuito do equipamento, também se aplica à operação pouco frequente e ao isolamento da linha. As características estruturais do DZ47-63 MCB são compostas por invólucro de plástico, mecanismo de operação, sistema de arco de contato, mecanismo de disparo e outros componentes. O invólucro utiliza um plástico especial com alto retardador de chama e alta resistência, possui alta resistência ao impacto e leveza. As peças do mecanismo de operação do Disjuntor DZ47 são confeccionadas em plástico de alta resistência, o que garante sensibilidade e confiabilidade ao mesmo tempo em que obtém o menor momento de inércia para que o tempo desde a falha de curto-circuito até a operação do mecanismo de disparo seja curto. O mecanismo de disparo é composto por um mecanismo de disparo de tempo reverso por sobrecarga bimetálica e um mecanismo eletromagnético instantâneo de curto-circuito. O sistema de arco de contato usa um ângulo de arco guia especial e corredor fora da sala e possui características de limitação de corrente significativas. O disjuntor miniatura DZ47 está em conformidade com os requisitos das normas IEC60898 e GB10963.1. Os disjuntores miniatura DZ47-63 são produzidos pela TAIXI e foram certificados pela certificação nacional CCC e CE.

Modelo e significado

Condições normais de operação e condições de instalação

3.1 O limite superior da temperatura ambiente não excede +40 ℃, o limite inferior não é inferior a -5 ° C e a temperatura média de 24h não excede +35 ° C.

3.2 A altitude do local de instalação não deve exceder 2.000m.

3.3 A umidade relativa atmosférica na temperatura do ar ambiente +40 ℃ não é superior a 50%, o que permite ter uma umidade relativa mais alta em temperaturas mais baixas; por exemplo, em + 20 ℃ até 90%. Devem ser tomadas precauções especiais relativamente à condensação que pode ocorrer ocasionalmente no produto devido a mudanças de temperatura.

3.4 Grau de Poluição: Grau 2.

3.5 Condições de instalação: Instalado em local sem impacto significativo, vibração, meio não perigoso (explosivo).

3.6 Instalação: Trilho de instalação TH35-7.5.

3.7 Categoria de instalação: Classe II, III.

Os principais parâmetros e desempenho técnico

Especificações principais do disjuntor DZ47:

De acordo com a corrente nominal: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.

De acordo com o PÓLO: 1P. Pólo único; 2P. Dois pólos; 3P. Três pólos; 4P. Quatro pólos.

De acordo com a forma de liberação instantânea do disjuntor: a. Tipo B MCB (3In ~ 6In); b. Tipo C MCB (5In ~ 10In); c. Tipo D MCB (10In ~ 20In).

Vida mecânica e elétrica: O disjuntor miniatura DZ47 faz e interrompe a corrente nominal na tensão nominal, o fator de potência é 0,85 ~ 0,9, de acordo com o teste de frequência do ciclo operacional por hora 120 vezes (> 32A) ou 240 (≤32A), sua vida elétrica é de 4.000 vezes, a vida mecânica é de 10.000 vezes.

Parâmetros técnicos do disjuntor DZ47

Capacidade nominal de interrupção de curto-circuito de DZ47-63

Características de proteção contra sobrecorrente sob a temperatura ambiente de 30 ℃ ~ 35 ℃

Coeficiente de compensação de temperatura do disjuntor DZ47

O fator de correção da corrente utilizada pelo Disjuntor Miniatrue DZ47 em diferentes altitudes

Curva característica de disparo DZ47 MCB DZ47-63

Curva característica de disparo MCB tipo C

Curva característica de disparo de MCBs tipo D

Fiação: 25mm² e abaixo para conexão de fio, o método de fiação são parafusos para apertar a fiação, o torque é 2,0N · m.

Dimensões de contorno e instalação

O que é um disjuntor miniatura?

Um MCB é um interruptor elétrico operado automaticamente. Os disjuntores miniatura destinam-se a evitar danos a um circuito elétrico como resultado de excesso de corrente. Eles são projetados para desarmar durante uma sobrecarga ou curto-circuito para proteção contra falhas elétricas e falhas de equipamento.

Os minidisjuntores ainda são usados?

O fusível pode não detectar isso, mas o disjuntor miniatura faz isso de maneira mais confiável. O MCB é muito mais sensível à sobrecorrente do que um fusível. O manuseio de um MCB é eletricamente mais seguro do que um fusível.

Para que são usados ​​os minidisjuntores?

Um disjuntor miniatura é usado em aplicações residenciais e comerciais onde apenas uma fase de energia é fornecida (monofásica) para proteger a fiação e o equipamento contra danos causados ​​por sobrecorrentes. E um sistema monofásico é normalmente usado para iluminação ou eletrodomésticos em uma casa ou empresa.
