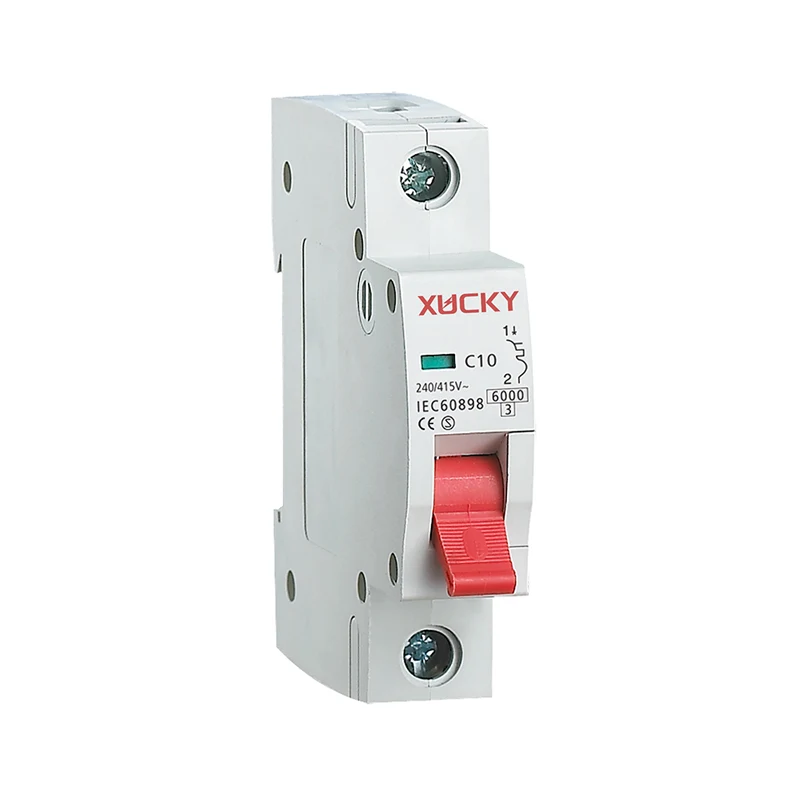

Disjuntor miniatura série New Era

Disjuntor miniatura da série New Era de alta qualidade de fornecedores chineses, a XUCKY Electric se especializou em equipamentos terminais elétricos modulares por muitos anos. Nossos produtos têm uma boa vantagem de preço e cobrem a maior parte dos mercados da América do Sul, Oriente Médio, África e Sudeste Asiático. Estamos ansiosos para nos tornarmos seu parceiro de longo prazo na China.

Enviar consulta

Descrição do produto

Suporte à produção em massa personalizada Os disjuntores em miniatura da série New Era são recomendados para uso em painéis de distribuição elétrica de edifícios residenciais e públicos.

Introdução

A nova era destina-se à proteção de sistemas de distribuição e de grupo com diferentes cargas:

- eletrodomésticos, iluminação – interruptores característicos V;

- acionamentos com correntes de partida moderadas (compressor, grupo de ventiladores) - interruptores característicos C;

- acionamentos com altas correntes de partida (mecanismos de elevação, bombas) - interruptores característicos D;

Os disjuntores miniatura BA47-29 são recomendados para uso em painéis de distribuição elétrica de edifícios residenciais e públicos.

Vantagens

· Dois tipos de proteção contra curto-circuito.

· Ampla faixa de temperaturas operacionais de –40 a +50° С.

· Alavanca de engajamento mais ampla atualizada com área de contato aprimorada.

· Os entalhes nos grampos terminais permitem reduzir as perdas térmicas e aumentar a estabilidade mecânica da conexão.

Disjuntor miniatura série New Era
Para proteção da distribuição geral de energia (IEC/EN 60898-1)
Poloneses			1P	2P	3P	4P
Desempenho elétrico
Funções			proteção contra curto-circuito, proteção contra sobrecarga, isolamento, controle
Frequência nominal f Hz			50-60Hz
Tensão nominal de trabalho Ue V AC			230/400	400
Corrente nominal em A			6,10,16,20,25,32,40,50,63
Tensão isolada nominal Ui V			500
Tensão suportável de impulso Uimp kV			4
Tipo de disparo instantâneo	Nova era		B/C/D
Curto-circuito nominal Icn(kA)	Nova era		4.5
Tipo de lançamento			Tipo termomagnético
Vida útil (O~C)	Mecânico	Valor real	20000
		Valor padrão	4000
	Elétrica	Valor real	8000
		Valor padrão	4000
Conexão e instalação
Grau de proteção			IP20
Fio mm²			1~35
Temperatura de trabalho			-5~+40℃
Resistência à umidade e ao calor			Classe 2
Altitude acima do mar			≤2000
Umidade relativa			+20°C, ≤90%;+40°C, ≤50%
Grau de poluição			2
Ambiente de instalação			Evite choques e vibrações óbvios
Classe de instalação			Classe Ⅱ, Classe Ⅲ
Montagem			Trilho DIN35
Combinação com acessórios
Contato auxiliar			Sim
Contato de alarme			Sim
Liberação de derivação			Sim
Liberação de subtensão			Sim
Contato auxiliar + Contato de alarme			Sim
Dimensões (mm) (LxAxC)		a	17.5	35	52.5	70
		b	80.2	80.2	80.2	80.2
		c	76.5	76.5	76.5	76.5
