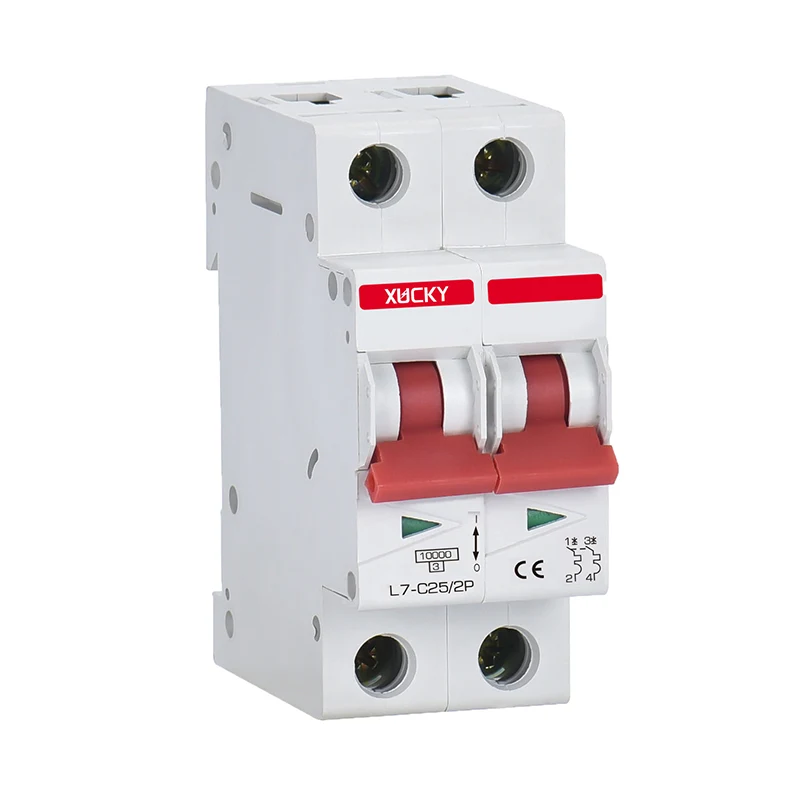

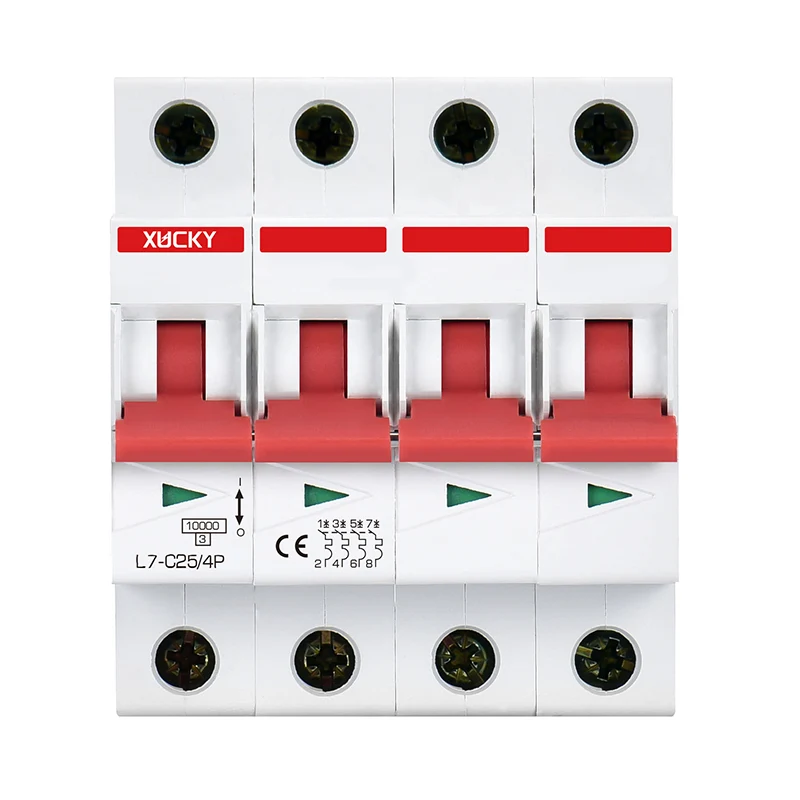

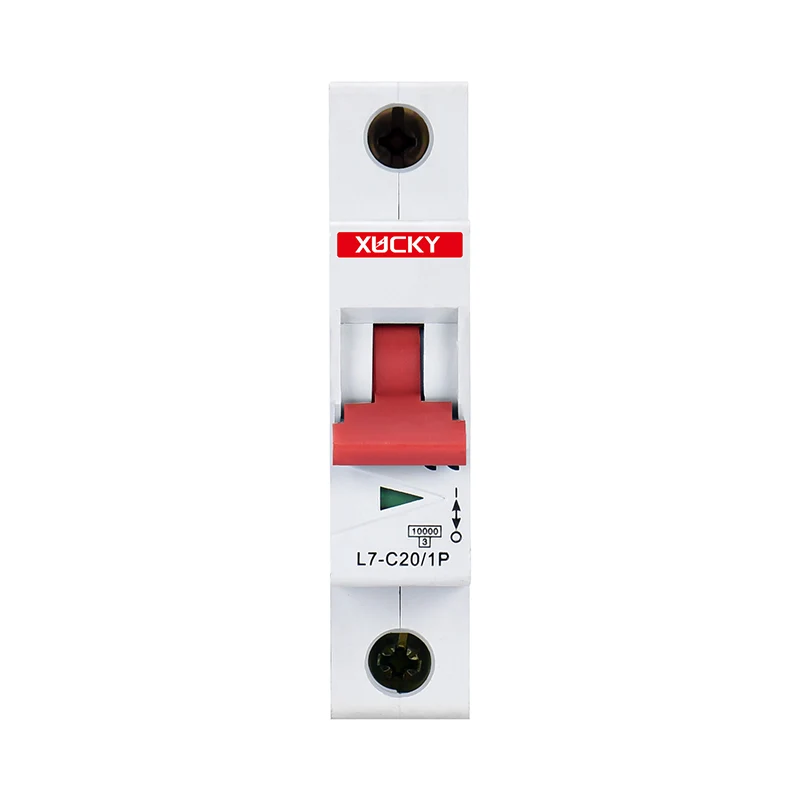

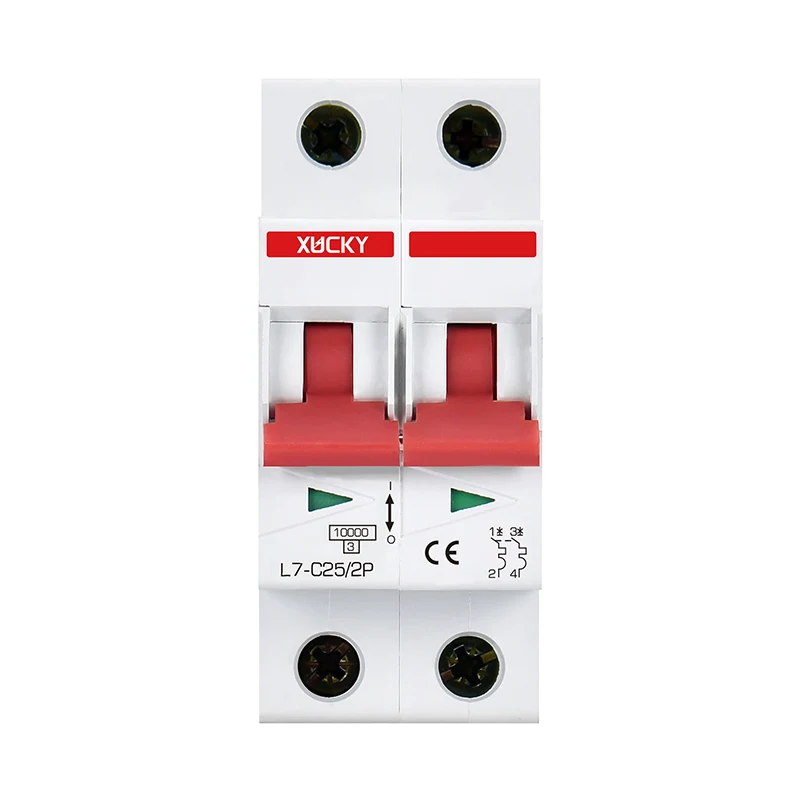

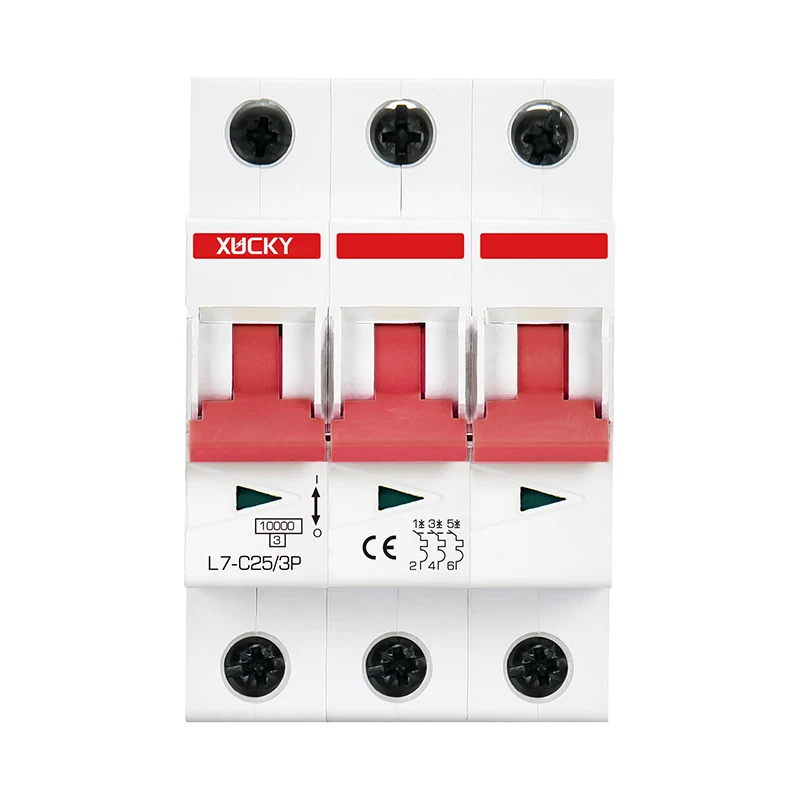

L7 disjuntor em miniatura

Apresentando nosso novo disjuntor em miniatura, o L7 de Xucky! Ele vem em polaridades 1p, 2p, 3p, 4p e cumpre os padrões IEC60898 - 1/GB/T10963.1. O disjuntor em miniatura L7 oferece sobrecarga e proteção curta - circuito. Com CE, CB, certificações, é confiável. A corrente nominal varia de 1a a 63a, e a tensão nominal é de 230/240V (1p) e 400/415V (2p - 4p). Possui uma alta capacidade de ruptura de 6/10ka, casca inflamadora e pode ser instalada em qualquer lugar. Com longa vida útil elétrica e mecânica, é uma ótima opção para várias aplicações.

Especificações técnicas

● Polaridade: 1p, 2p, 3p, 4p;

● Compatível com os padrões: IEC60898- 1/GB/T10963.1;

● Função do produto: Proteção de sobrecarga e curto -circuito;

● Certificação: CE, CB, SAA;

● Corrente nominal em (a): 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● Tensão nominal UE: 230/240V (1P), 400/415V (2P ~ 4P);

● Frequência nominal (Hz): 50/60;

● Tensão de isolamento nominal: 500V;

● A resistência à tensão de impulso nominal (Impacto) KU: 4;

● Capacidade de quebra com classificação ICN (KA): 6/10Ka;

● Nível de proteção: IP20;

● Vida elétrica (vezes): 10.000;

● Vida mecânica (vezes): 30.000;

● Capacidade de quebra:

● Retardador de chama: nível V0;

● Local de instalação: qualquer local;

● Seção transversal de arame aplicável; Fio sólido (mm): 1-35; Fio torcido (mm2): 1-25;

● Torque máximo de fiação (n. M): 3,5;

● Temperatura ambiental (C): -25 a+45, umidade máxima de 95%;

● Temperatura de armazenamento (c):- 40- +75;

● Nível de limite de energia: 3;

● Altitude de instalação (metros): não superior a 2000.

Características

● Fechamento rápido: garantir a operação confiável das cargas de impacto e prolongar a vida útil dos disjuntores;

● Existe uma janela clara de indicadores de abertura e fechamento abaixo da alça;

● As informações impressas na superfície do produto são duradouras, claras e não fáceis de apagar;

● A emissão de gases ionizados está sujeita às restrições mais rígidas: distância da grade de 45 mm;

● Este disjuntor em miniatura L7 está em conformidade com o tipo B do padrão IEC 60898-1, as características das curvas de viagem do tipo C e do tipo D.

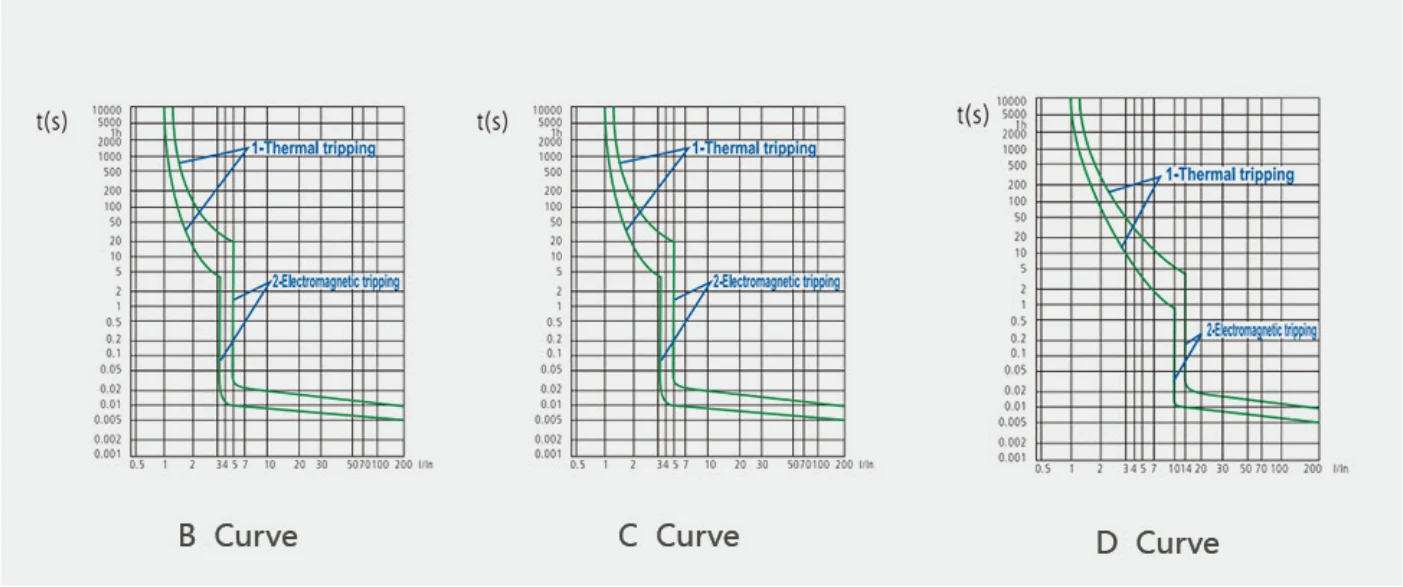

Curvas características de tropeçar

IEC 60898-1

Liberação magnética

Quando ocorre um curto circuito, o disparo instantâneo é alcançado por um ímã com um núcleo de ferro. De acordo com o padrão 1EC60898, este disjuntor em miniatura L7 pode ser dividido em três tipos: B, C e D.

Liberação térmica

● Depois que a sobrecarga ocorre no circuito, a tira bimetálica do disjuntor se dobrará devido ao calor, fazendo com que os contatos se desconectem e resultando em disparo térmico;

● O padrão IEC define o intervalo de tempo de disparo para diferentes correntes de sobrecarga;

● A temperatura do ambiente do teste de referência é 30 ° C.

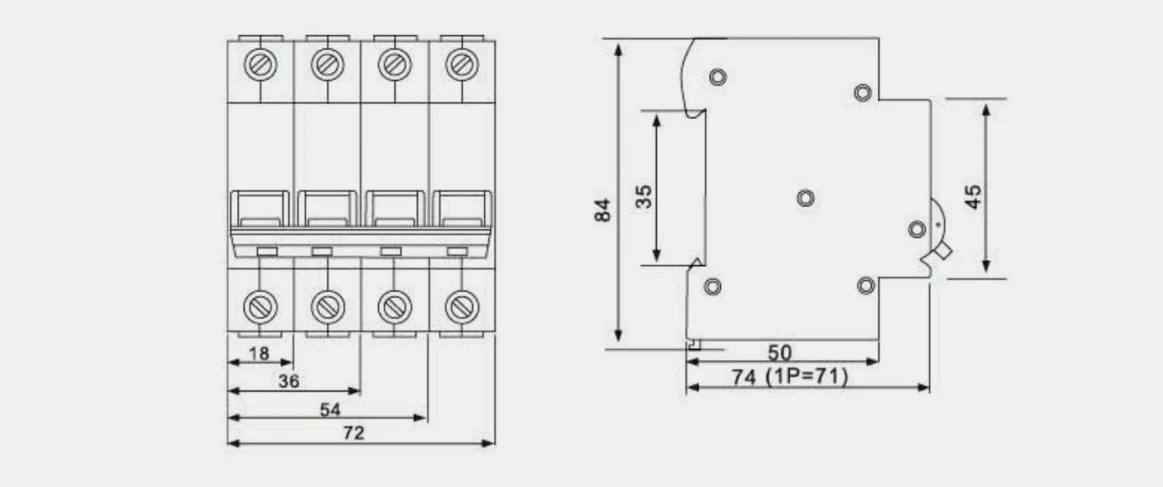

● Dimensões de produto e instalação (mm)

O disjuntor em miniatura L7 é montado em um trilho -guia com uma capacidade máxima de conexão de 25 mm2.
