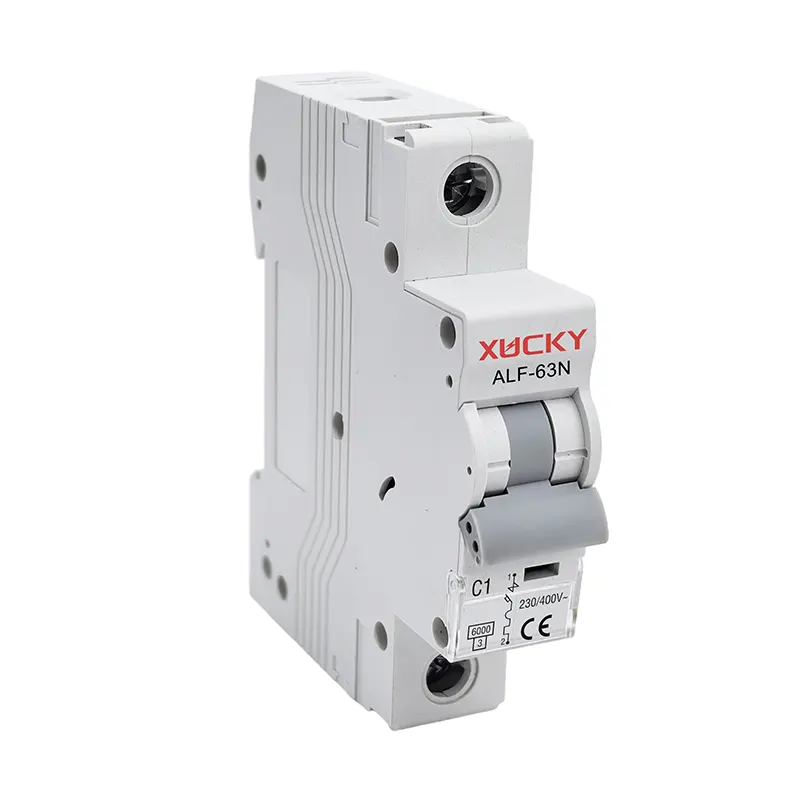

Disjuntor em miniatura da série ALF-63

Como fabricação profissional, a Xucky gostaria de fornecer a você o disjuntor em miniatura da série ALF-63 (MCB), está em conformidade com o padrão IEC60898, o MCB tem a característica de desempenho confiável, função de proteção precisa, tempo de liberação curto e alta capacidade de quebra, pequeno volume, bem usado, amplamente utilizado no e o sobrecarga do contato, o switchgegeret e o volume.

Enviar consulta

Descrição do produto

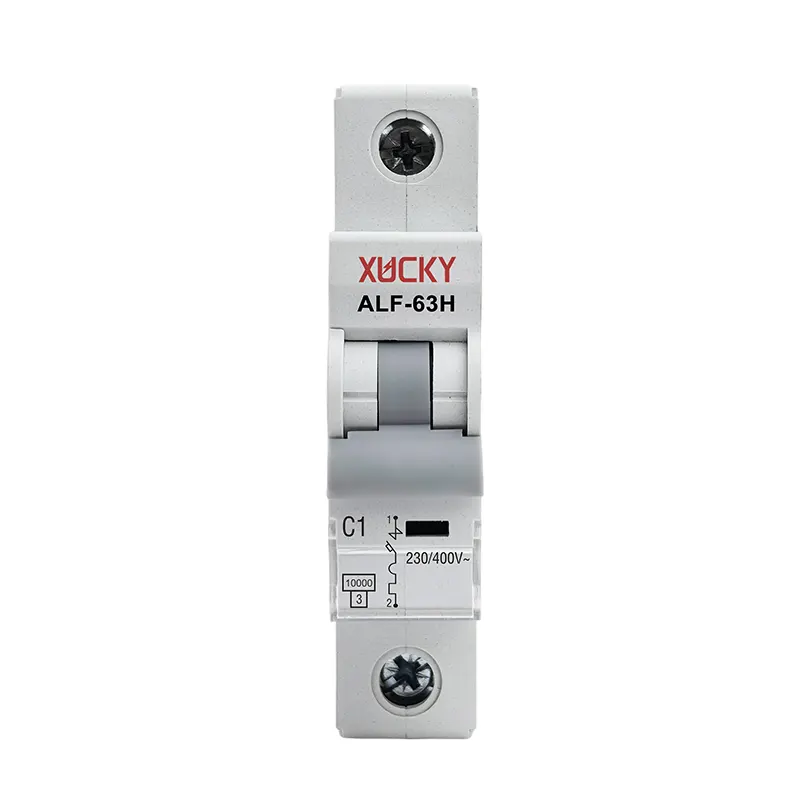

ALF-63NH Series Miniature Circuit Breaker

Como fabricação profissional, a Xucky gostaria de fornecer a você o disjuntor miniatura da série ALF-63 (MCB), está em conformidade com o padrão IEC60898, o MCB tem a característica de desempenho confiável, função de proteção precisa, tempo de liberação curto e alta capacidade de quebra, pequeno volume, bem usado, amplamente utilizado no e o sobrecarga do contato, o switchgegeleget e o volume.

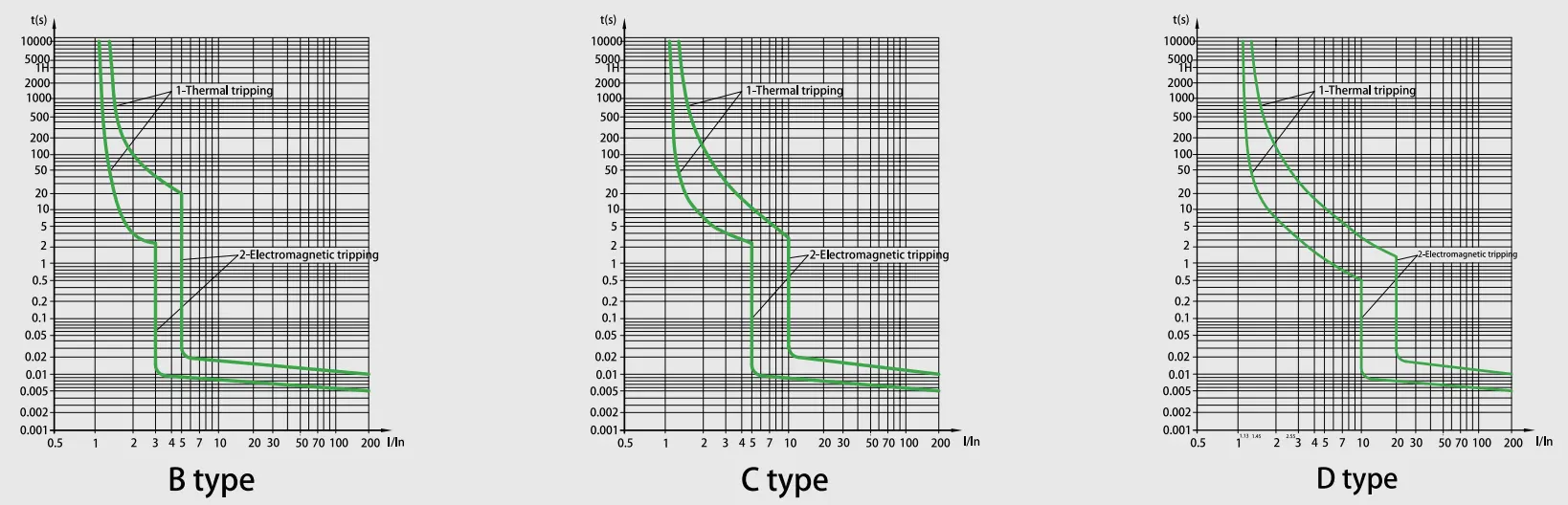

Curva característica

ALF-63NH Series Miniature Circuit Breaker

Especificação técnica

Disjuntor em miniatura da série ALF-63
Padrão	One/IEC60898-1
Capacidade de quebra (KA)	6,10
Proteção	Contra sobrecarga e curto -circuito
Corrente classificada (a) em	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tensão nominal (V)	1PAC 230/400.240/415
Tensão nominal (V)	1p+n, 2p, 3p, 3p+n, 4pac400/415
Impulso nominal suporta a tensão UIMP (KV)	4
UI de tensão de isolamento nominal (V)	500
Cass limitando a energia	3
Temperatura ambiente (℃)	-25 ~+40, max.95%de umidade
Limite de operação térmica	1.13xln sem tropeçar dentro de uma hora
Limite de operação térmica	1,45xin tropeçando em uma hora
Operação Magnertic	B: (3-5), por favor, c: (5-10), por favor, d: (10-20) por favor
Número de pólos	1p, 1p+n, 2p, 3p, 3p+n e 4p
Tipo de viagem	Liberação térmica/magnética
Capacidade terminal	16 mm² flexível ou 25 mm² rígidos até 25A classificações
Capacidade terminal	25mm²flexible ou 35mm² -Ratings de 32a a 63a Ratings
Grau de proteção	IP20
Instalação	Montagem no trilho DIN de 35 mm

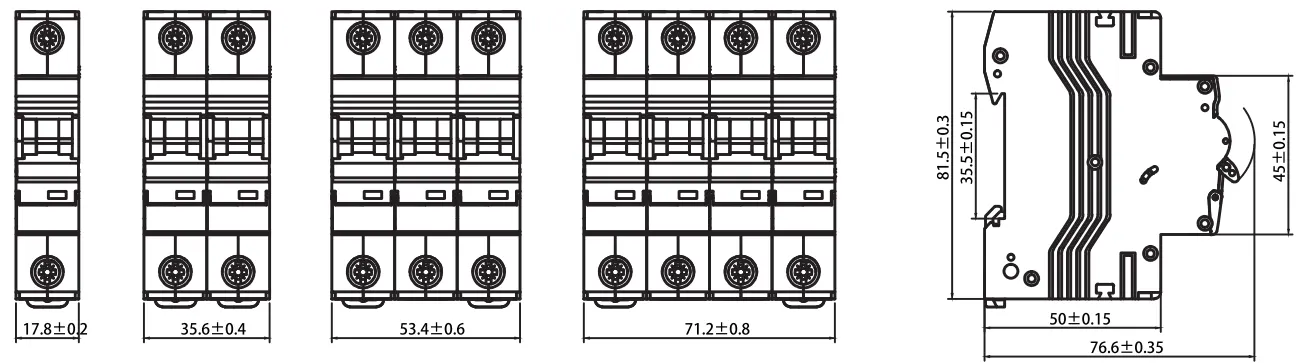

Largura	17,8 mm por polo

Característica de liberação do disjuntor

NÃO.	Corrente classificada da liberação (A)	Estado inicial	Corrente de teste	Tempo especificado	Resultado a ser obtido	Observações
1	1-63	Estado frio	1.13in	T≤1h	Não viagem
2	1-63	no teste anterior	1.45ln	t <1h	viagem	Configurando a corrente até o valor especificado constantemente em 5s
3	In≤32	Estado frio	2.55in	1s	viagem
3	Em> 32	Estado frio	2.55in	1s	viagem
4	1-63	Estado frio	3in	T≤0.1s	Não viagem	B Tipo
			5in	T <0,1s	viagem	B Tipo
			5in 10ln	T≤0.1s	Não viagem	Tipo C.
			10in	T <0,1s	viagem	Tipo C.
			20ln	T≤0.1s	Não viagem	D tipo
				T <0,1s	viagem	D tipo

Resistência (operações)

Categoria	Ciclos de operação	Frequência de operação	Corrente classificada
Resistência elétrica	4000	240/h	1-32
		120/h	40-63
Resistência mecânica	10000	240/h	1-63

Características

1. Capacidade de quebra de curto-circuito ultra-alta

A tecnologia avançada de controle de arco atinge maior capacidade de interrupção em comparação com os padrões da indústria, garantindo que o disjuntor miniatura da série ALF-63 (MCB) forneça proteção confiável para sistemas elétricos de nível industrial sob condições de falha extremas.

2. Interface de conexão de modo duplo

O design do terminal híbrido integrado suporta encaixe rígido de barramento e fixação flexível de cabos. O disjuntor em miniatura da série ALF-63 (MCB) pode se adaptar a vários cenários de instalação sem ferramentas, reduzindo o tempo de fiação em 40%.

3. Mecanismo de armazenamento de energia para longevidade

O disjuntor em miniatura da série ALF-63 (MCB) possui um sistema operacional assistido por mola com 10.000 ciclos mecânicos, com tecnologia de compensação de desgaste

4. Gabinete composto avançado

Com as propriedades-retarculantes da fama, resistentes ao calor e à prova de impulso integradas para eventos de falha contidos.

5. Topologia dinâmica de limitação de corrente

A supressão inteligente de energia do Let-through reduz as correntes de pico de falha em 65-80%, permitindo a otimização de especificação do dispositivo a jusante com 30% de potencial de redução de custo geral do sistema.
